气动系统自动排水弯管结构设计

　　在压缩空气站房、气动生产线以及医用气体管路中，冷凝水并不是一个可以忽略的小问题。空气经压缩机升压后，温度下降会在管壁、储气罐底部和过滤元件附近析出液态水；如果这些水随气流进入电磁阀、气缸、喷枪或呼吸类气体终端，轻则造成阀芯锈蚀、润滑膜被冲刷，重则导致执行机构动作迟滞、产品表面喷涂缺陷，甚至影响医疗气体使用安全。自动排水弯管正是布置在这类低位排液点上的小型功能部件，它把过滤、集液和自动排放整合在紧凑壳体内，使管路维护从人工定期放水转向连续、无人干预的排液。

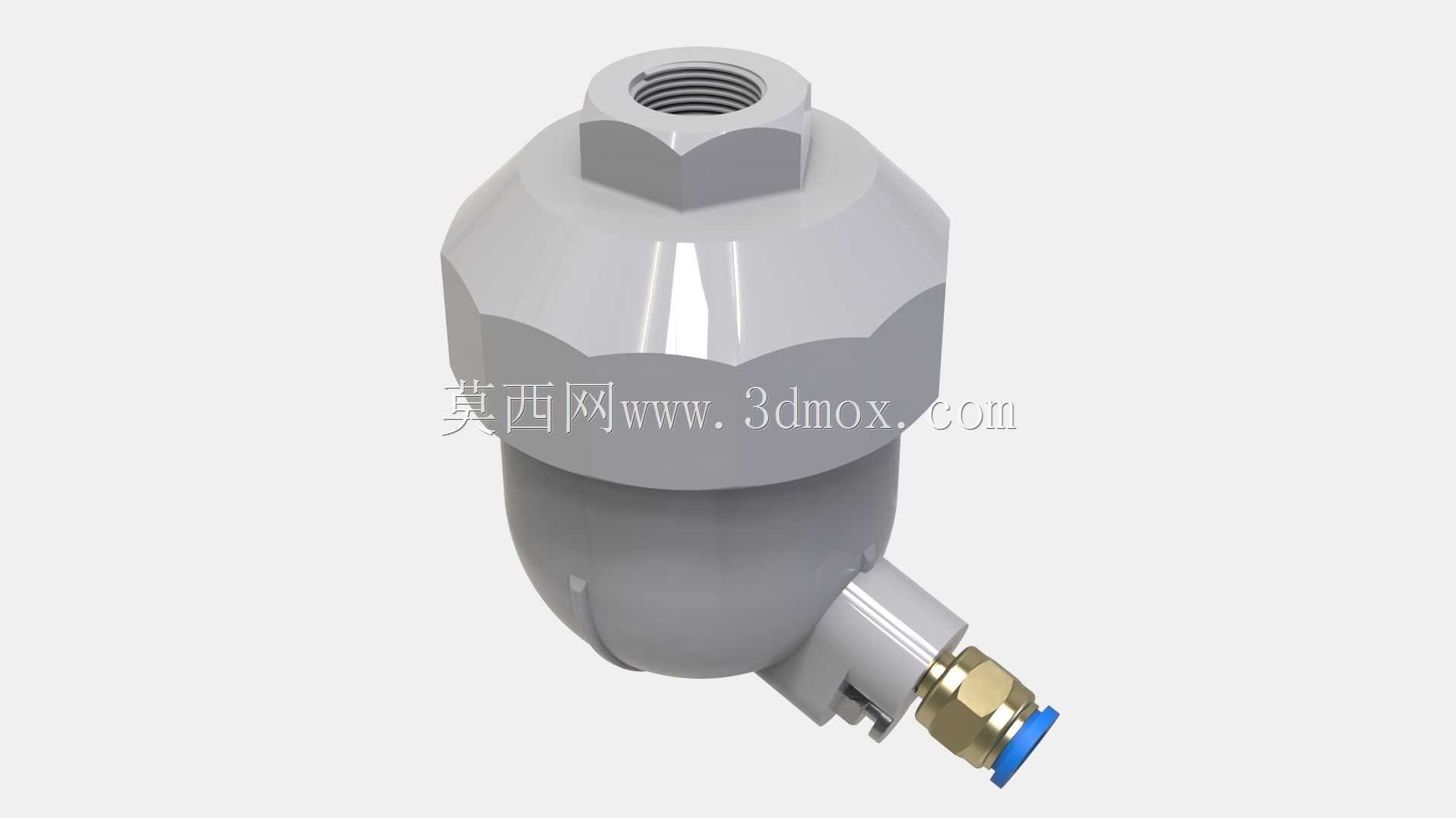

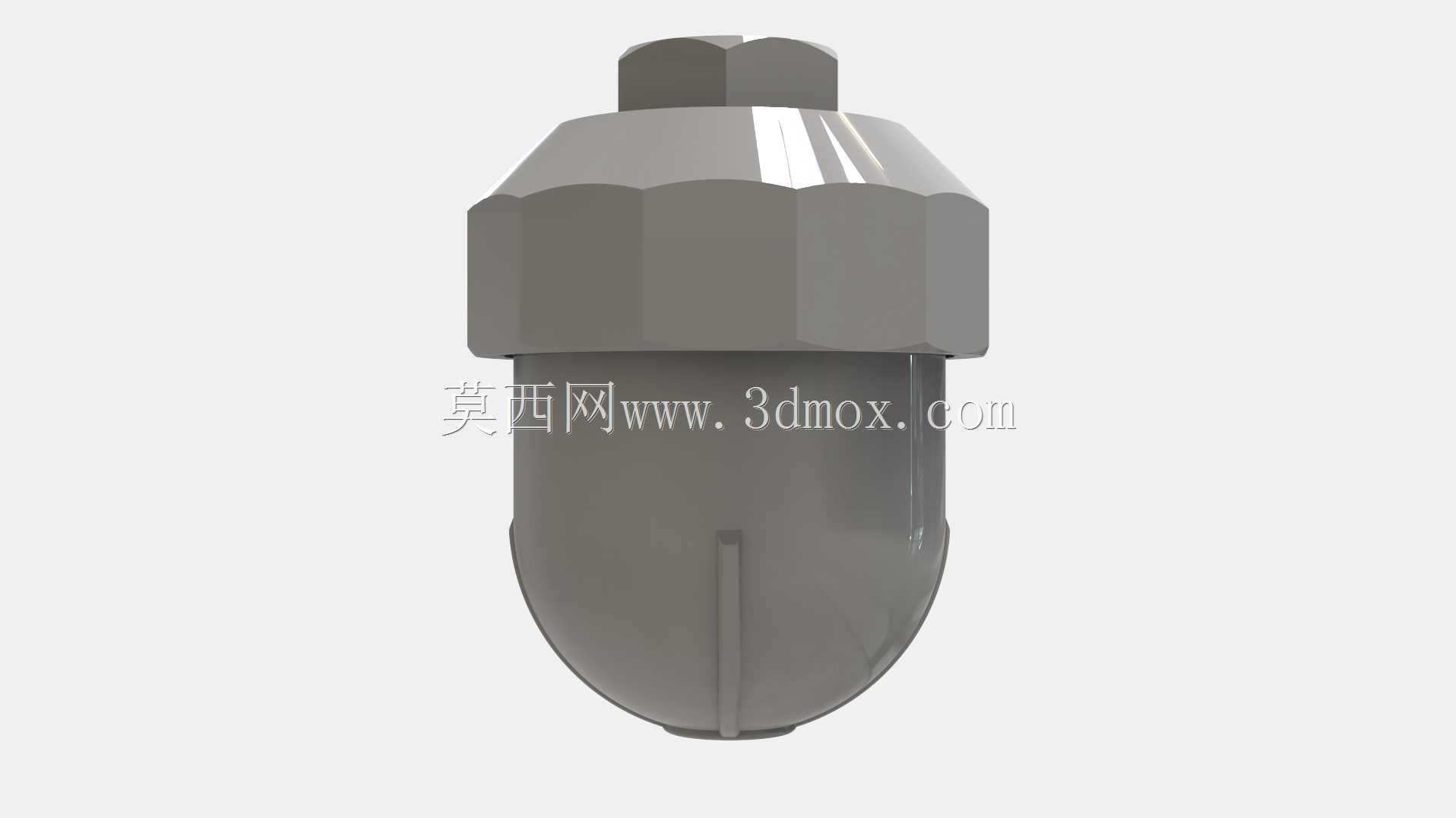

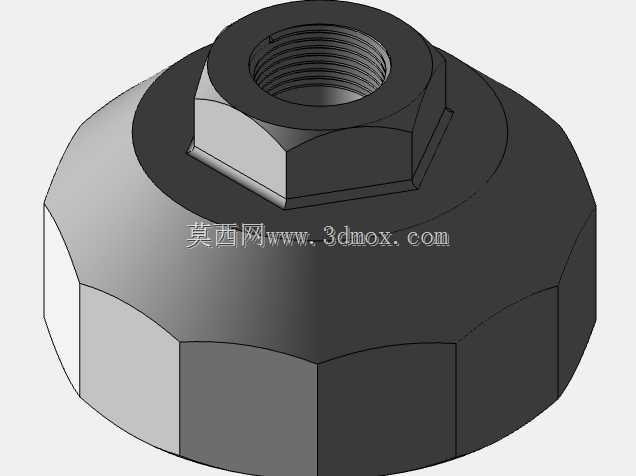

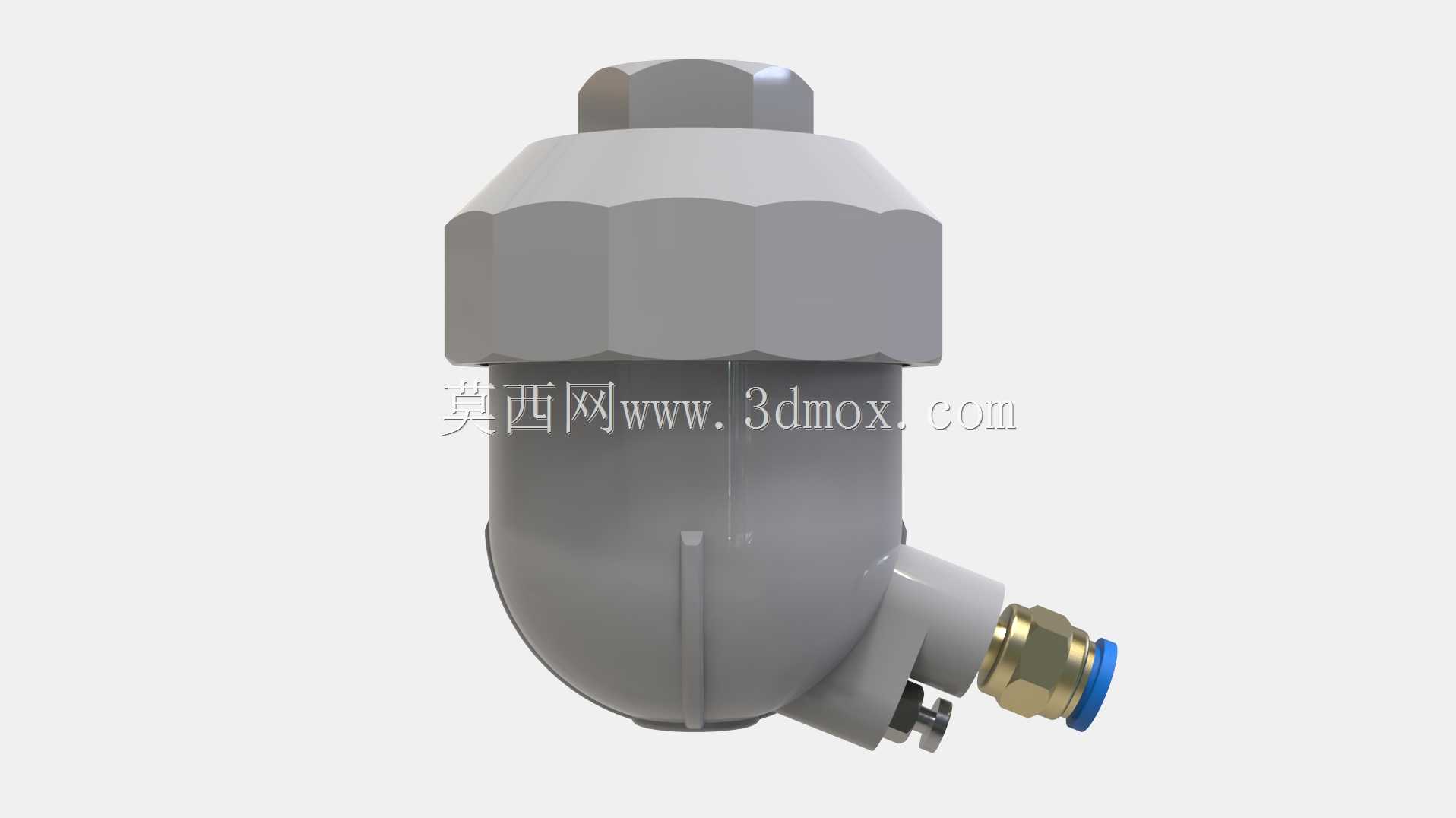

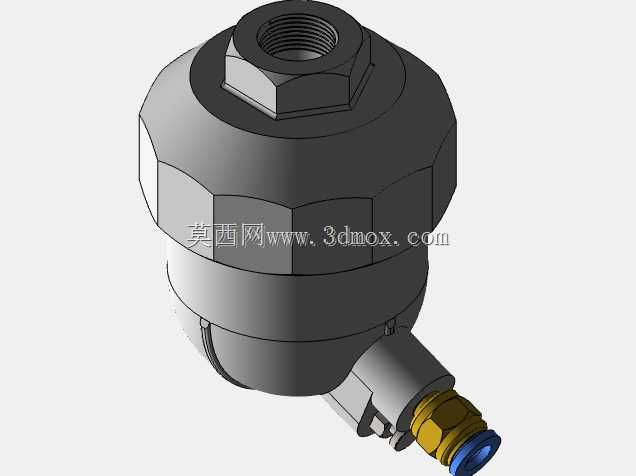

　　从结构上看，该部件上部设置内螺纹接口，用于直接拧入过滤器壳体、储气罐排污口或压缩空气支管低位。接口下方采用六角受力段，方便现场用标准扳手拧紧，避免圆柱形外壳在安装时打滑。主体外壳分为上盖与集液腔两部分：上盖外形带有多面棱边，既增强注塑或压铸后的结构刚性，也为拆装维护提供夹持位置；下部集液腔呈圆滑过渡的杯状，能够让冷凝水沿内壁汇聚，而不是在死角处滞留。侧下方伸出弯管式排放通道，末端连接快插接头，蓝色锁紧圈对应常见气动软管规格，便于将排水管引至收集槽或地沟。

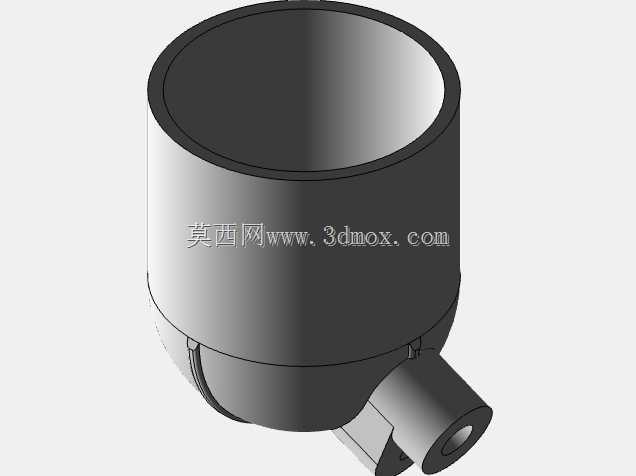

　　设计这类排水件时，首先要处理的是气液分离与密封之间的矛盾。入口需要让含液空气或沉积液体顺利进入腔体，内部又必须在排水时尽量减少压缩空气泄漏。实际建模中，腔体容积不能过小，否则短时间大量来水会造成液位频繁波动；也不能盲目放大，否则外形占用安装空间，响应速度也会变慢。杯状下部采用圆弧收束，可使液滴沿壁面汇入出口区域，减少飞溅和二次夹带。侧置弯管出口避开正下方轴线，适合设备框架空间狭窄、底部无法直接接管的场合；快插接头则让维护人员在不重新攻丝或套丝的情况下完成软管装拆。

　　安装边界方面，顶部螺纹轴线是主要定位基准，建模时需要保留足够的扳手空间，尤其是六角段周围不能被管路支架或墙板贴死。主体最大轮廓集中在上盖多边形区域，选型布局时应按外接圆直径预留径向间隙；下部杯体向下方延伸，侧出口再向斜向探出，因此整机不能只按竖直圆柱体估算占位。弯管接头端部还要留出软管弯曲半径，若软管紧贴尖锐边缘，长期振动后会出现折瘪或磨损。对于振动较大的空压机站，可在接口螺纹处使用合适密封带或密封胶，并在排水软管末端增加固定卡，避免快插部位受拉。

　　功能逻辑上，冷凝水依靠重力和压差进入集液腔，液位达到设定条件后通过排放机构排出，气体通道在正常工作时保持封闭。该结构不需要额外电源，适合防爆要求高、布线不便或点位分散的气动系统。与简单手动球阀相比，它避免了人工忘记开阀导致积水，也减少了阀门长期开启造成的压缩空气浪费。在医疗气体、精密喷涂、电子洁净车间等场景中，这种自动排水能力通常与前置过滤器、减压阀和干燥设备配合使用，形成从储气罐到终端设备的连续除水链路。

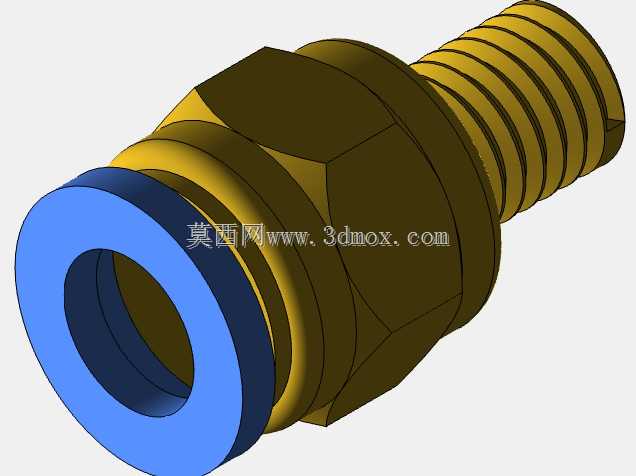

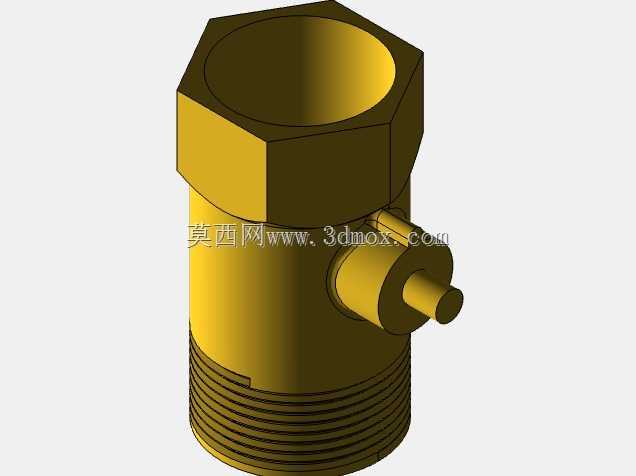

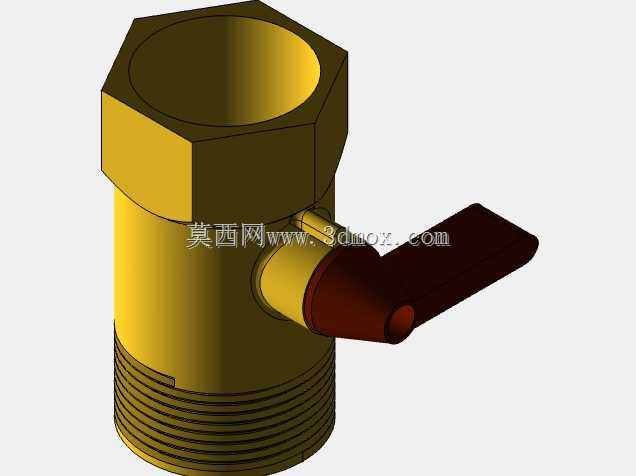

　　三维建模时应重点还原顶部内螺纹的有效旋合长度、六角段对边尺寸、上盖与杯体的分模线、侧出口角度以及快插接头的插装特征。螺纹入口端面需要表达密封接触面，多边形外廓要与内部腔体保持合理壁厚，防止高压工况下局部应力集中。弯管部位从壳体过渡到金属接头，存在材料和截面变化，模型中应保留台阶、锁紧螺母和软管插口的层次，便于后续工程图导出安装尺寸。集液腔内壁不宜设置突兀凸台，以免液体在停机后残留；外壁则可通过棱面提升握持和拆装便利性。

　　在设备选型阶段，工程师通常会把它放在系统最低点、过滤器底部或冷干机后段容易积水的位置。若管路流量大、环境湿度高，单只排水器的集液和排放频率需要与整机产水量匹配；若用于医疗气体系统，还应关注材料耐腐蚀性、排放口洁净度以及是否便于日常巡检。该模型把竖直主腔体、顶部螺纹连接、多面受力外壳、侧向弯管排放和快插软管接口完整呈现，既可以作为气动辅件结构设计参考，也可用于站房布置、维护培训和虚拟装配校核。
