乔思伯N4机箱前面板改装替换结构

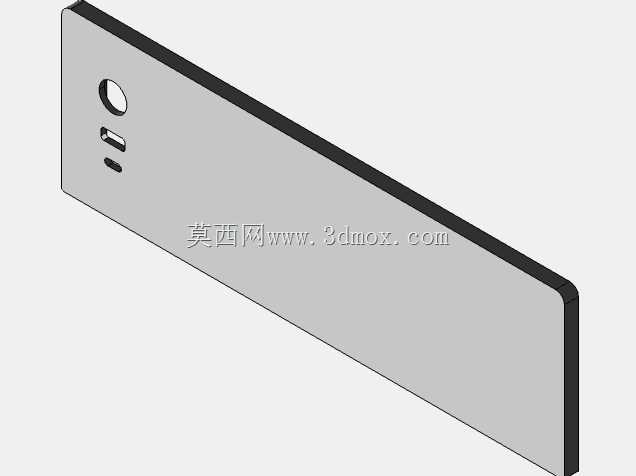

　　该三维结构围绕乔思伯N4机箱前面板的替换与改装需求展开，核心对象是一块覆盖机箱前部的长条形面板。面板整体呈薄板形态，长宽比例较大，边缘带有轻微圆角处理，背部可见一圈深色边框或折边结构，用于与机箱前框形成定位、贴合和遮挡。模型重点还原了前面板外轮廓、厚度方向边界以及左侧功能开孔区，适合作为机箱外观改造、前置接口调整、木质面板复刻或个性化前面板加工前的结构参考。

　　从实际使用场景看，这类前面板主要服务于小型桌面主机、NAS存储主机、家庭服务器以及注重外观统一性的DIY装机设备。前面板位于机箱最外侧，既承担视觉装饰作用，也承担风道遮挡、接口避让、内部结构遮蔽和安装限位等功能。对于希望把原厂金属或塑料前面板替换为木质、亚克力、铝板或复合板材的设计者而言，首先需要保证外轮廓与原机箱前框匹配，其次要保证开关、指示灯、USB接口、Type-C接口或散热进风区域不被遮挡。该模型将开孔集中在面板一端，符合紧凑型机箱前置I/O区域偏置布置的常见方式，也为后续自定义按键、屏幕、铭牌或通风槽留出了较大平整区域。

　　外形上，面板主体为矩形薄板，四角并非尖锐直角，而是采用小圆角过渡，这种处理既能减少装配时刮手，也能避免木质材料在尖角处产生崩边。面板厚度在模型中通过侧边实体明确表达，加工时可据此选择板材厚度；若采用木材、亚克力或铝板替代，应重点控制板材平面度，避免因材料翘曲导致中部与机箱框架贴合不良。面板后侧的边框结构可理解为安装边界，它决定了前面板嵌入或贴合机箱时的重合区域。实际改装中，外侧可见面可以按模型轮廓加工，背部则需要根据原机箱卡扣、磁吸件、螺柱或双面胶固定方式补充避让槽。

　　开孔区域包含一个较大的圆形孔和下方两组狭长孔。圆形孔可对应旋钮、圆形按钮、指示灯导光件、温度探头外盖或自定义仪表窗口；其孔位靠近面板端部，周围需要保留足够材料宽度，防止木质材料在钻孔后出现裂纹。下方两个长槽呈上下分布，形态窄长，适合作为USB接口、Type-C接口、开关拨杆或状态灯窗口的避让空间。槽孔长度、宽度和间距直接影响装配可行性，若用于真实接口，需要在模型基础上结合接插件实体公差继续扩孔，通常外观件开孔应比连接器外轮廓单边预留少量间隙，以吸收板材切割误差和机箱框架变形。

　　设计思路上，该模型更偏向逆向测绘得到的替换基准，而不是完整的模具级产品结构。它抓住了前面板最关键的两类几何信息：一是外部可见轮廓，二是功能开孔相对位置。对于改装者来说，平整大面是最有价值的区域，可以在不影响左侧开孔的前提下进行二次设计，例如增加竖向木纹拼缝、嵌入式小屏幕、金属铭牌、隐藏式通风孔或磁吸防尘网。若采用木质材料，建议优先选择稳定性较好的多层板、胡桃木薄片复合板或经干燥处理的硬木；纯实木薄板在温湿度变化下容易横向收缩，可能造成边角翘起或孔位错位。

　　安装边界方面，前面板并非独立受力件，固定方式通常依赖机箱原有前框。常见方案包括卡扣替换、背胶粘贴、磁吸固定和螺钉隐藏固定。若使用背胶，应在背部非开孔区域布置连续或多点胶位，避免胶层影响接口插拔；若使用磁吸，需要在模型背部增加磁铁沉孔，并确认磁铁与机箱钢架之间有足够吸附距离；若采用螺钉固定，则螺钉头应隐藏在面板后侧或内侧，正面保持简洁外观。面板与机箱之间还应考虑拆装空间，尤其是前置线缆、开关线束和指示灯导光件，不能在面板压入时被夹在板材与框架之间。

　　从风道角度看，当前模型主体大面为封闭形态，更适合追求简洁外观的改装方案。如果设备硬盘数量较多或长期高负载运行，可在保持外轮廓不变的情况下，于面板下部或非视觉中心区域增加隐藏式进风槽。开孔不宜直接正对风扇叶片，以免产生视觉杂乱和噪声共振；较合理的方式是在面板与机箱框架之间保留进气间隙，或在木板背面铣出浅槽形成暗风道。对于NAS用途，硬盘笼的进风路径尤其重要，前面板改装后不能完全阻断冷空气进入，否则会改变机箱内部热平衡。

　　结构校核时，应重点检查三项内容：第一，面板外轮廓与机箱前框是否存在干涉，尤其是圆角半径和端部弧面；第二，功能孔与内部I/O板、开关线、指示灯位置是否对正，装配后插头能否顺利插入；第三，替换材料的厚度是否会影响面板与门框之间的间隙。木质面板相比原厂塑料件通常刚性更高但韧性较低，卡扣结构不宜直接照搬，应优先采用可维修的固定方式。完成加工前，可先使用模型导出二维轮廓进行激光切割或雕刻试装，确认孔位后再进行表面打磨、上色、封油或覆膜处理。

　　总体而言，该前面板结构适用于机箱外观复刻、自定义材料替换、前置接口改装和小型主机个性化设计。它的价值不在于复杂机构，而在于准确建立外部轮廓、开孔位置和安装边界之间的关系。设计者在此基础上补充固定特征、材料厚度、公差余量和背部避让后，即可形成可加工的替换面板方案。
