压铸工艺四通电缆接线密封接头

　　在户外配电、工业现场布线以及多回路线缆汇接的场景里，线缆进出箱体的位置往往是防护最容易出问题的环节。单路格兰头只能处理一根线缆的穿入密封，当一个点位需要同时引出四路、且各路走向呈十字分布时，常规的开孔加接头方案会让箱体壁面开孔密集、密封面互相干涉，后期维护也很难兼顾防水与抗拉。这款采用压铸工艺成型的四通电缆接头，正是针对这类多向出线的汇接需求开发的结构件，把四路线缆的导向、密封支撑与外部防护整合在同一个壳体上，省去了在薄壁箱体上多次开孔、逐个装配接头的工序。

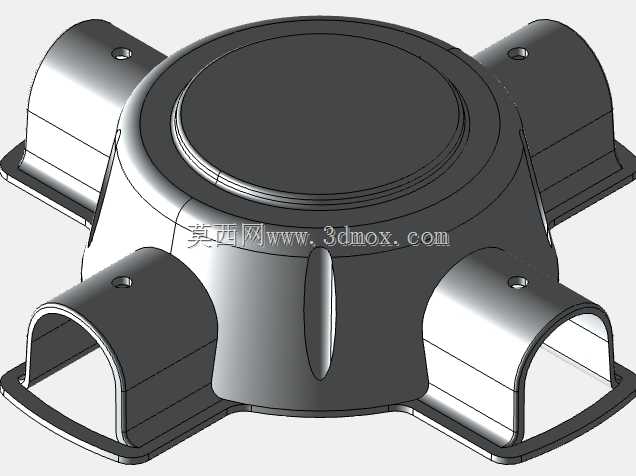

　　从结构布局来看，零件主体为圆形基座，中心区域是凸起的环形封盖配合面，顶部的多层同心环槽用于和端盖或者密封垫片贴合，形成轴向的压紧密封边界。四个出线通道沿圆周90度均匀分布，通道截面为带圆弧顶的长圆形，也就是业内常说的腰形孔，这种截面相比纯圆孔可以容纳并排走线的多芯电缆，也能适配扁形护套线的穿出；通道末端向外延伸出带安装耳的法兰边，耳板上预制了沉头螺钉孔，装配时可以直接将整个接头贴合固定在设备壳体的预留开口上，不需要额外做焊接或者翻边。

　　压铸成型的思路在这个零件上体现得很明确：壳体整体壁厚均匀，所有转角位置都做了铸造圆角，避免金属液在充型过程中出现涡流、冷隔，也从根源上消除了厚壁处的缩孔隐患。主体外表面分布的几条纵向加强筋，顺着脱模方向布置，既提升了壳体承受线缆拉扯时的刚性，也在模具开模时作为自然的引流结构，不需要额外设计复杂抽芯。四个出线通道的内侧壁面预留了密封圈安装槽位，实际使用时在通道内装入橡胶密封套，线缆穿过后通过外部压盖或者扎带收紧，就能在每一路出线处形成独立的径向密封，即使某一路线缆临时空置，也可以用堵头封堵该通道，保证整体防护等级不下降。

　　安装边界方面，圆形基座的外径决定了箱体上需要预留的开孔范围，四个法兰耳的外伸尺寸则给出了螺栓排布的最小间距，现场布局时要在接头四周留出扳手操作空间，尤其是四个通道指向的方向，不能和柜内横梁、走线槽发生干涉。腰形通道的高度和宽度限定了可穿入线缆的最大外径，多根线缆并排穿入时，总截面占通道有效面积的比例建议控制在一半左右，给密封套的压缩变形留出余量，避免线缆挤得过密导致密封件出现缝隙。基座顶部的环形台阶面和端盖配合后，内部可以容纳线缆的剥线接头、汇流排或者接线端子，相当于在接头位置集成了一个小型接线腔，线缆不需要深入主箱体就能完成分线连接，这在空间紧凑的路灯接线、景观照明配电、户外传感器组网里非常实用。

　　实际工况中，这类接头长期暴露在日晒雨淋环境下，压铸铝合金的壳体自重轻、耐腐蚀性能优于普通碳钢，表面做喷塑或者阳极处理后，可以适应沿海高盐雾、厂区多粉尘的使用环境。结构设计上没有多余的薄弱悬伸部位，所有受力点——法兰安装孔、通道根部、顶部密封面——都通过加厚的圆角过渡分散应力，线缆受到侧向拖拽时，载荷会先传递到通道侧壁的加强筋上，再均匀扩散到整个圆形基座，不会在单个出线口处出现断裂。对于结构工程师而言，建模时优先保证拔模方向的一致性，四个通道沿径向侧向抽芯，主体沿轴向开模，模具结构简单，量产时铸件的一致性好，后续机加工仅需处理安装孔和密封面，加工余量小，非常适合大批量的电气配套件生产。
