贴标机配套壁挂式电气控制箱体

　　这款钣金电气箱体是为平面贴标产线配套开发的主控承载壳体，在日化瓶装线、医药纸盒贴标工位、食品外包装贴附设备中，承担整台贴标机的低压配电、PLC逻辑控制、伺服驱动、传感信号中转的安装载体作用。现场安装时箱体多挂装在贴标机主机架侧立面，也可独立壁挂在产线旁的墙面支架上，避开贴标执行头的运动行程，同时缩短操作面板到送标、覆标机构的走线距离，减少强电动力线与弱电编码器信号的并行长度，降低信号干扰概率。

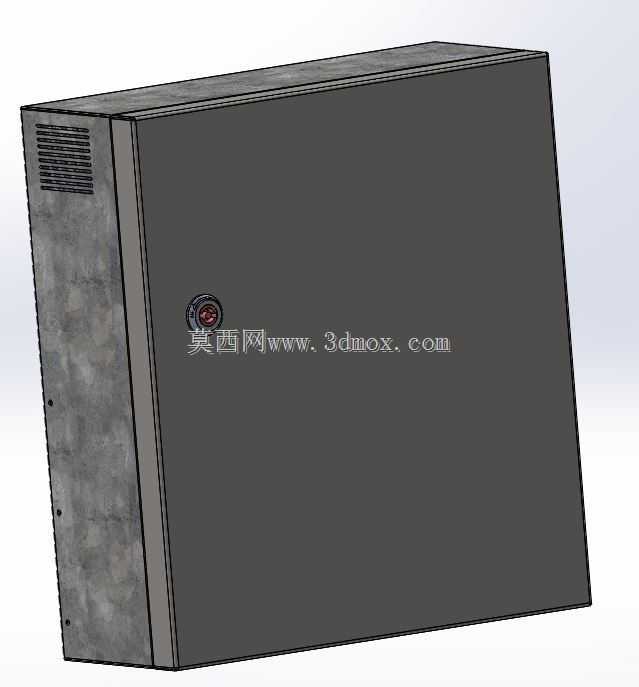

　　从结构设计思路来看，箱体采用薄钢板折弯拼焊的常规钣金工艺路线，主体为封闭长方体腔室，正面为整面可拆卸门板，门板侧边预留锁具安装位，图中门板左侧的圆形锁孔用于装配通用柜锁，日常产线运维时无需拆卸整箱即可开门检修内部元器件，设备停机调试时也可开门观测端子接线状态，正常生产时柜门闭合锁紧，阻挡车间内的标签碎屑、胶雾、冲洗水汽进入腔室。箱体左侧立面冲压出阵列式通风栅格，栅格为向下倾斜的百叶结构，既保证腔体内伺服驱动器、开关电源工作时的自然对流散热，又避免顶部滴落的液体、扬尘直接落入箱内，栅格内侧可按需加装防尘滤棉，在粉尘较大的纸箱贴标工位延长内部元器件清灰周期。

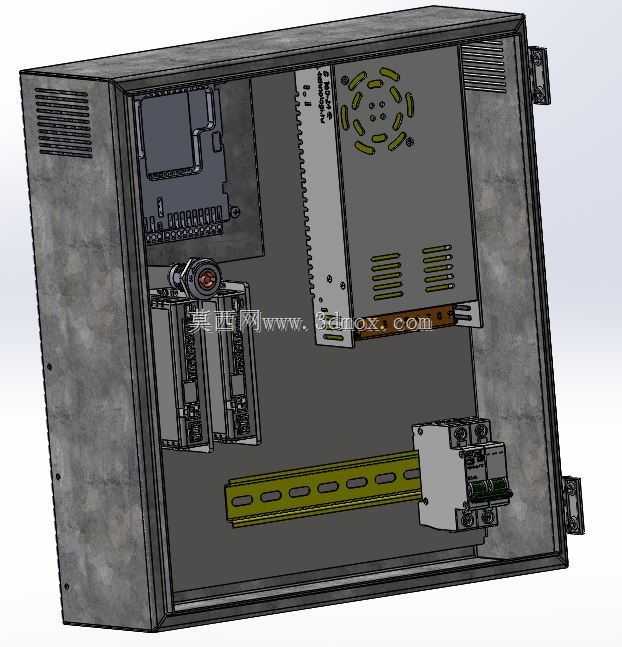

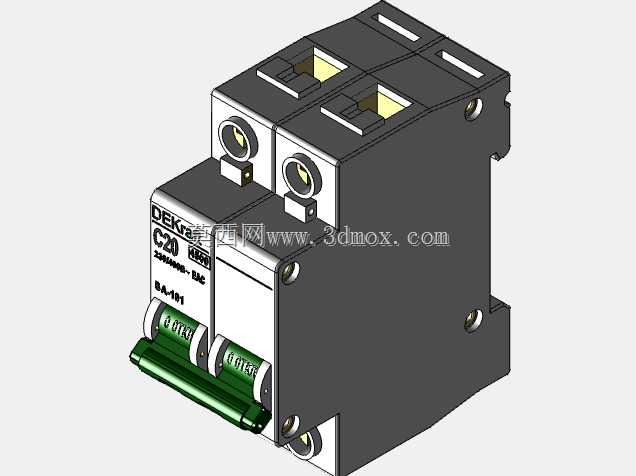

　　外形尺寸适配常规贴标机的安装空间，箱体深度控制在150毫米以内，挂装后不会超出设备机架的外侧安全边界，避免过往料车、周转箱剐蹭柜体；箱体宽度与高度按照内部元器件排布规划，腔体内预留标准DIN导轨安装位，可依次排布空气开关、开关电源、PLC主机、伺服驱动器、接线端子排，元器件之间预留不少于20毫米的走线间隙，动力线沿箱体一侧走线槽布置，信号线沿另一侧排布，强弱电分隔减少贴标机高速送标时的脉冲信号丢步问题。箱体背部预设四个挂装固定孔，孔位匹配贴标机机架的方管安装面，现场安装时直接通过螺栓锁紧即可，无需额外焊接支架，拆装移位都很方便；箱体底部预留多个敲落孔，用于穿入动力电缆、传感器线缆、伺服电机线，线缆穿入后可搭配防水格兰头密封，维持柜体整体防护等级。

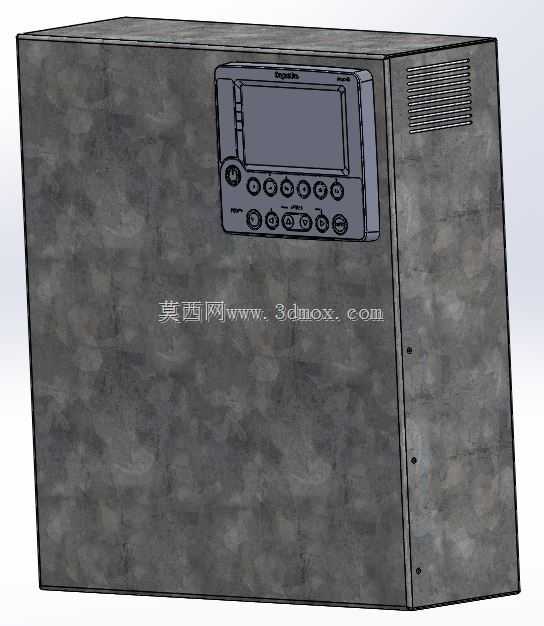

　　在实际产线应用中，这款箱体把贴标机所有零散的电气元件集中收纳，替代了原先元器件零散固定在机架上的简陋方案，既规避了车间清洁时水淋到接线端子的短路风险，也让整机电控部分的布线更规整，后期更换产线产品、调整贴标参数时，操作人员只需在箱侧即可完成调试，不用在设备多个位置翻找控制元件。箱体门板表面平整，可根据需求张贴设备操作指引、警示标识，也可嵌入式安装小型触控屏、按钮指示灯，无需额外开孔加工。钣金折弯处做了圆角过渡，没有尖锐毛刺，现场安装调试时不会划伤布线人员的线缆与手部。箱体的焊接位置都做了打磨整平，表面做喷塑处理，耐受车间日常的轻微擦拭与腐蚀，在长期有少量标签胶挥发的环境下也不会轻易掉漆锈蚀。

　　针对贴标机频繁启停、伺服电机持续往复动作的工作特性，箱体内部预留了足够的散热空间，通风栅格的通风面积匹配两台伺服驱动器加开关电源的总发热量，夏季车间高温环境下腔体内温度不会累积过高，避免元器件过热报警。箱体的门板与箱体之间预留密封胶条安装槽，加装胶条后可进一步提升防护能力，适配有一定湿度的食品饮料贴标车间工况。整个结构没有复杂的异形曲面，全部采用常规钣金加工工艺即可完成生产，加工成本低、制作周期短，配套不同型号的贴标机时，只需微调背部挂孔位置与底部敲落孔数量，即可快速适配不同机架的安装需求，通用性较强。
