这套翻盖式电气箱体主要面向现场低压配电、传感器接线、小型控制回路集中收纳等场景,常见于自动化产线侧边立柱、设备机架旁、厂区墙面固定点位以及户外短时遮护安装位置。箱体承担的核心作用并不是容纳大型电气柜内的整套主控系统,而是把零散的端子排、开关电源、小型继电器、接线端子和进出线电缆集中在一个可开启、可检修、具备防护边界的壳体内,避免现场灰尘、切削液飞溅、人员误触以及线缆拉扯带来的故障。

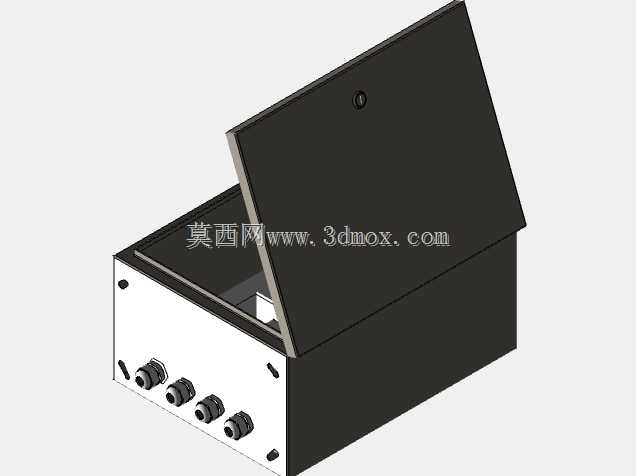

从结构形态看,箱体采用矩形深腔主体配合上翻盖板的布置方式。盖板通过后侧铰链与箱体连接,开启后能够露出较大的内部操作面,检修人员不必完全拆下门板,就可以完成端子排固定、线槽布置、导线压接和元件更换。盖板闭合后,前缘与箱体上口形成搭接关系,可减少液体和粉尘直接进入接缝的概率。盖板表面设置锁孔位置,实际设计中可配合三角锁、小圆锁或快拆螺钉,根据现场维护权限选择开启方式。
箱体侧壁预留了多个电缆引入位置,图中前侧下部集中布置了四个防水电缆接头,旁边还保留了单独的小孔位。这样的接口排布适合多回路进出线:动力进线、传感器信号线、执行机构输出线以及备用扩展线缆可以分别通过不同接头进入箱内,避免多根电缆挤在同一密封点造成密封失效。电缆接头采用外螺纹锁紧形式,装配时在箱壁外侧压紧密封圈,内侧通过螺母固定,既能够约束电缆走向,也能分担线缆拖拽时对端子的作用力。若现场需要增加管路,也可将部分预留孔改为波纹管接头或金属软管接头。

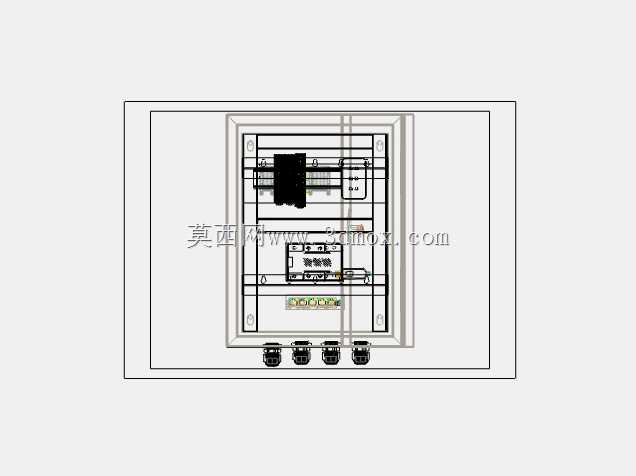

内部空间设计偏向实用布线。深腔箱体能够容纳标准 DIN 导轨、端子排、小型断路器和接地排,底部与侧壁之间留有走线余量。工程应用中,通常会在箱内后侧设置安装板或导轨固定孔,电器元件不直接固定在薄壳壁上,而是通过安装板承载,这样可以提高元件安装刚度,也便于在装配阶段先完成接线,再整体装入箱体。箱盖开启角度需要结合安装高度校核,若箱体挂装在墙面较低位置,上翻盖板不应遮挡操作人员视线;若安装在设备机架内侧,则要确认盖板全开后与周边管线、防护门之间不发生干涉。
外形边界方面,这类箱体属于紧凑型接线防护箱,长宽高比例接近横向矩形盒体,深度能够满足端子排和弯曲半径要求,但不适合塞入大型变频器或多层安装板。选型时需要重点核对三个尺寸:一是箱体内部有效宽度,决定 DIN 导轨可布置长度;二是箱体深度,决定电缆接头后方导线弯曲和端子接线空间;三是盖板闭合后的外部总高,决定其在设备框架或墙面上的安装占位。箱体外缘应与相邻设备保持维护距离,尤其是盖板翻转半径范围内,不应布置固定桥架、气路三联件或频繁操作的阀门。
安装思路上,箱体背部或底部可设置固定孔,通过螺栓挂装在墙面支架、型材立柱或设备侧板上。若用于振动较大的设备旁,固定点应增加减振垫或采用背板加强结构,防止长期振动导致接线松动。进出线位置建议遵循下进下出或侧进侧出原则,避免线缆从上方直接进入后沿护套流入箱内。箱内强弱电若同箱布置,应通过线槽或隔板保持间距,信号线与动力端子分侧排布,接地排单独固定在箱体边角,保证保护接地连续可靠。
从建模角度看,该结构需要把箱体主体、翻盖、铰链轴线、锁具位置、电缆接头、安装孔和密封搭接面分别表达清楚。铰链处要保留转动关系,便于检查盖板开启过程中是否与箱体边缘摩擦;电缆接头应体现外螺纹、压紧螺母和密封圈位置,方便工程出图时统计开孔直径。箱体折弯边、内折加强沿和盖板重叠区域也不能简化过度,因为这些细节直接影响防护性能、钣金展开和现场装配顺序。整体结构简洁,但对开孔位置、维护空间和线缆走向的要求比较明确,适合作为小型电气控制箱、现场接线盒和设备分线箱体的设计参考。
