IP65防护密封电气控制箱

　　这款防护等级达到IP65的密封电气箱体，整体外廓尺寸控制在340mm×270mm×165mm，是工业现场分布式电控部署里非常常用的中型壁挂/叠装防护壳体，三维结构完整还原了箱体上下扣合、边角锁固、密封压合的全部装配细节，对于做设备外围电控布局、现场防护壳体选型的结构工程师来说，参考价值很强。

　　从实际落地场景来看，这类箱体最常出现在车间多尘、有水雾飞溅的工位旁：比如冲压线边的传感器接线汇总节点、食品加工流水线的就地控制分站、户外露天设备的端子转接舱、工程机械车载的电气元件容纳舱，IP65的密封等级意味着箱体可以完全阻挡粉尘侵入内部，同时承受任意方向的低压喷水冲刷而不出现进水故障，不用额外搭建防雨防尘棚就能直接部署在工况相对恶劣的区域，大幅降低现场辅材的施工成本。

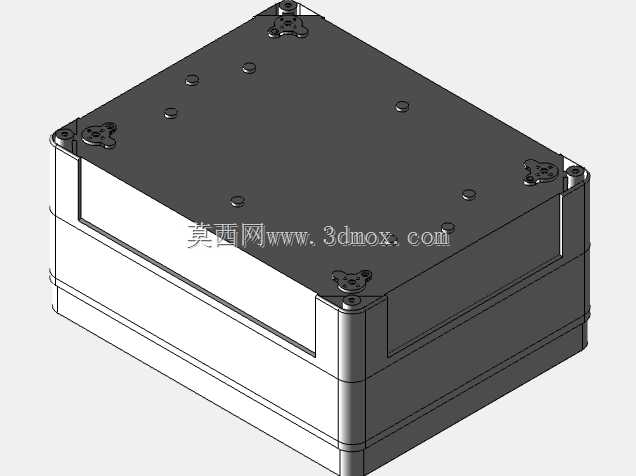

　　箱体采用上下两层对扣的叠合结构，上盖和下底座的配合面预留了连续的密封胶条安装槽，实际装配时在槽内嵌入闭孔发泡橡胶密封条，四周均匀布置的快压锁扣或者紧固螺钉在锁紧时，会把上盖整体均匀压向密封条，让整个接合面形成连续无断点的压缩密封带，不会出现局部压合不实导致的渗水漏尘缝隙。从模型的边角细节可以看到，八个角位都做了加厚的安装凸台，凸台内预置嵌装螺母或者直接加工出螺钉过孔，既保证锁紧紧固时箱壁不会因为局部应力出现变形翘曲，也让堆叠安装或者壁挂固定时的受力直接传递到箱体加强结构上，而不是让薄钣金侧壁承担载荷。

　　上盖顶面分布的多个预留安装点位，是用来在箱盖外侧固定警示铭牌、走线接头、或者外置状态指示灯的预制孔位，不用后期在现场对密封箱体额外钻孔破坏防护层；箱体侧壁预留的敲落孔或者格兰头安装位，所有对外的线缆出入口都可以配套防水电缆接头，锁紧后线缆和接头之间、接头和箱体壁之间都形成环形密封，彻底封堵住线缆进出的泄漏路径。

　　在设计思路上，这款箱体没有做复杂的异形曲面，整体采用规整的直角矩形轮廓，最大的优势就是空间利用率极高：内部300mm左右的可用宽度、240mm左右的可用深度，刚好可以并排安装3到4排标准DIN导轨，导轨上可以布置微型断路器、接线端子排、小型继电器模块、开关电源这类常规电控元件，165mm的总高度扣除上下壁和密封层的占用后，内部净空超过140mm，完全容纳得下常规高度的低压电器，元件接线完成后箱盖扣合不会压到导线或者元件顶部。箱体外部的规整平面也让壁挂安装时可以直接贴紧墙面或者设备机架立面，四个角的固定孔位距离边缘留有足够的操作空间，用膨胀螺栓或者自攻螺钉固定时，工具可以直接伸入拧固，不会出现边角干涉。

　　很多现场改造项目里，这类密封电气箱还可以多台叠层布置，模型边角的锁固结构本身就支持上下箱体之间通过连接件串联堆叠，在垂直方向扩展电控容纳空间，不用占用更多的地面或墙面面积。箱体的钣金折弯边角做了圆弧过渡，没有尖锐的外露毛刺，既避免现场施工人员刮伤线缆和手部，也让折弯处的结构刚性比直角折边更强，承受侧向挤压的时候不容易出现凹瘪变形。

　　对于做三维布线的工程师来说，这个完整的箱体模型可以直接导入整机装配里，提前核验箱内元件的排布间距、走线弯曲半径、接线端子的操作空间，提前发现元件和箱壁干涉、导线长度预留不足这类问题，不用等到实际开孔组装的时候再返工修改。箱体的安装边界也非常明确：外轮廓340×270mm的占地尺寸，在机架上预留安装位时只需要在这个尺寸基础上，左右各留出30mm的电缆接头走线空间、正面留出大于箱门开启或者上盖抬升的操作距离，就可以满足日常维护接线的全部需求，不会出现部署后维护工具无法伸入的问题。和普通开放式电控框架相比，这种全密封箱体把内部带电部件完全和外部环境隔离开，既避免车间里的金属粉尘、导电尘埃落到端子上引发短路，也能防止车间冲洗地面时的水花溅入，长期运行的可靠性要比裸露安装的电控组件高很多。
