PrusaXL打印机外壳加装LED照明结构

　　这套结构围绕大尺寸FDM打印设备的封闭腔体改造展开，核心目标是解决原机顶部照明不足、观察打印状态时逆光、内部细节辨识困难的问题。实际车间与桌面使用场景中，Prusa XL这类多喷头大成型幅面设备常放置在墙角、设备架下层或照明不均的实验区，环境光从侧面进入透明围挡后，容易在亚克力板上形成反光，喷头运动、首层附着、耗材挤出和支撑成型情况都不易看清。把光源布置在腔体顶部，可以让光线从作业区正上方均匀向下覆盖，减少操作者弯腰贴近围挡观察的频次，也便于长时间无人值守打印时通过画面或目视确认成型状态。

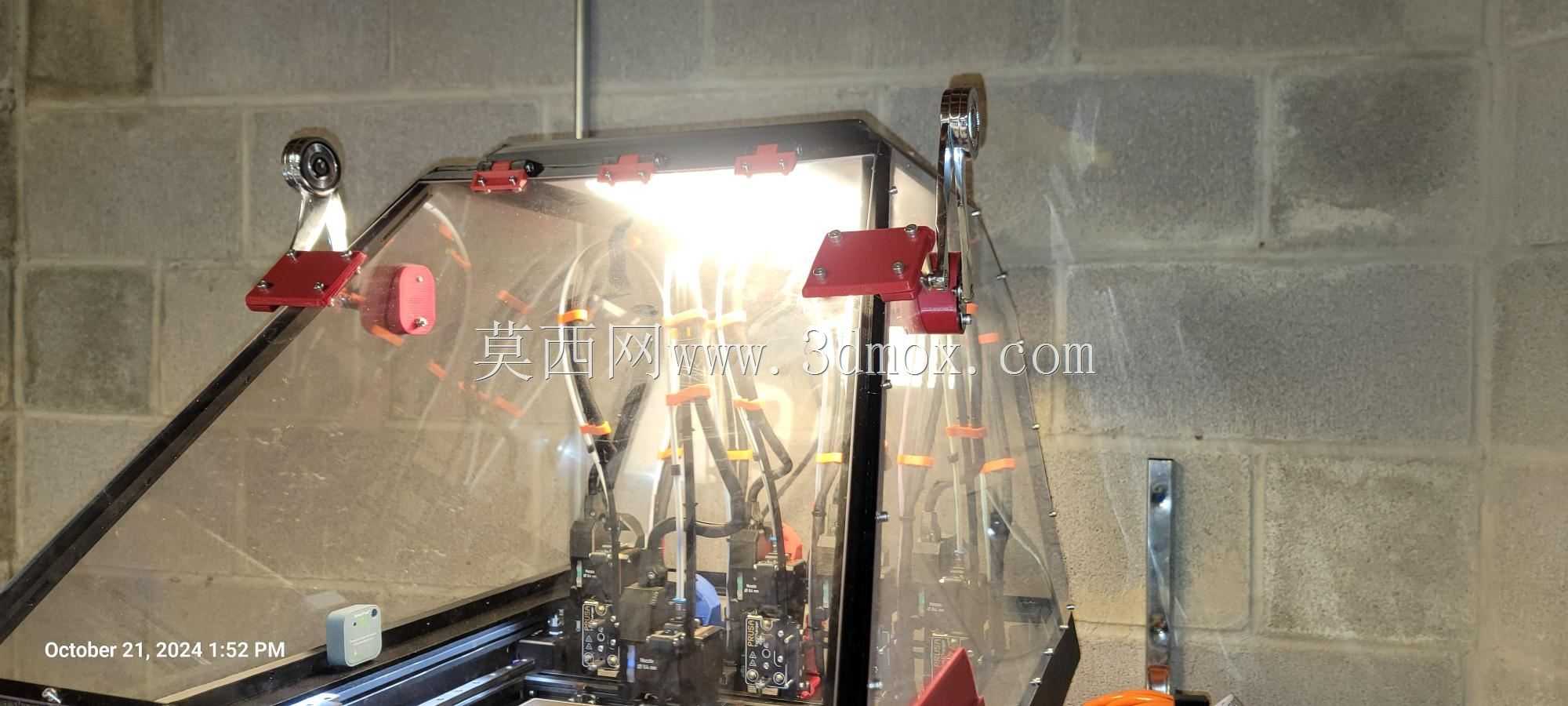

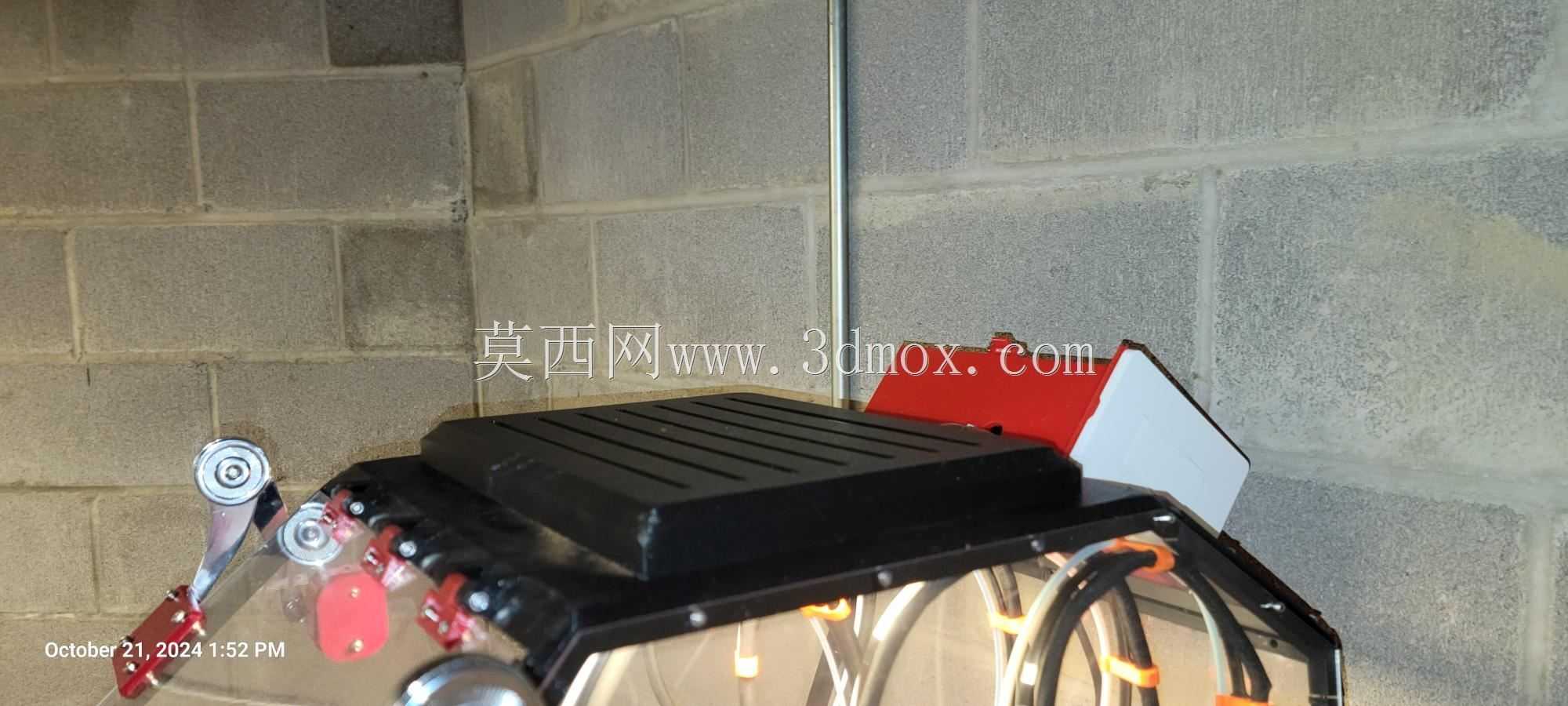

　　设计上没有采用简单粘贴灯带的方式，而是在外壳顶部开设独立开口，并围绕8英寸LED灯具建立安装边界。灯具位于腔体上方中心区域，光线向下投射到热床、喷头和模型成型区，避免光源直接朝向操作者视线。顶部开口需要兼顾灯具嵌入、线缆穿过、维护拆卸和围挡密封，因此周边保留了安装法兰与固定位，使灯具面板能够贴合外壳表面，减少打印过程中热量直接聚集在灯体上。对于封闭式3D打印机，腔体内温度会随热床和喷头工作而升高，灯具置于顶部开口处既能够利用上部空间，又便于热量自然散出，避免照明部件长期处于高温区。

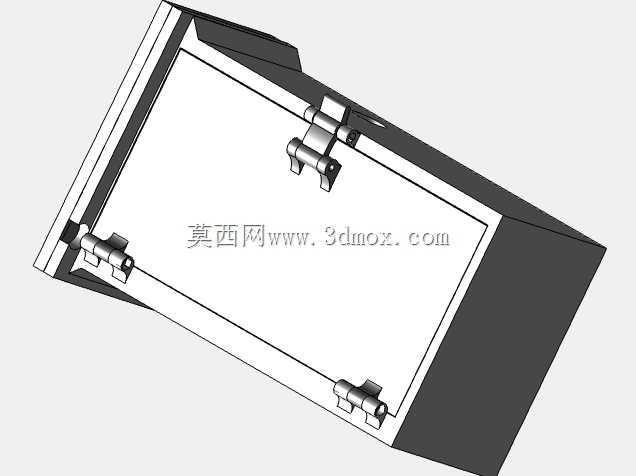

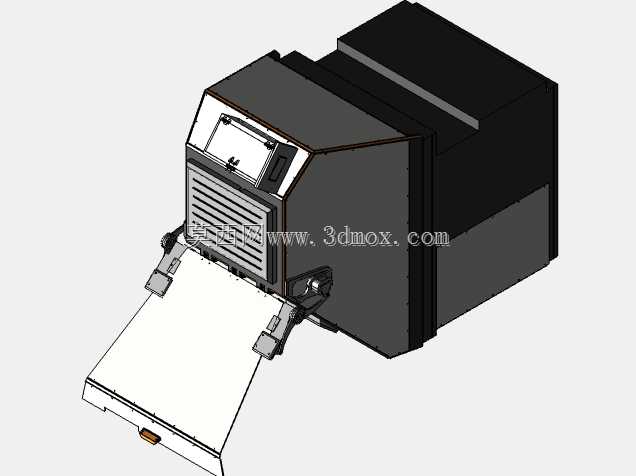

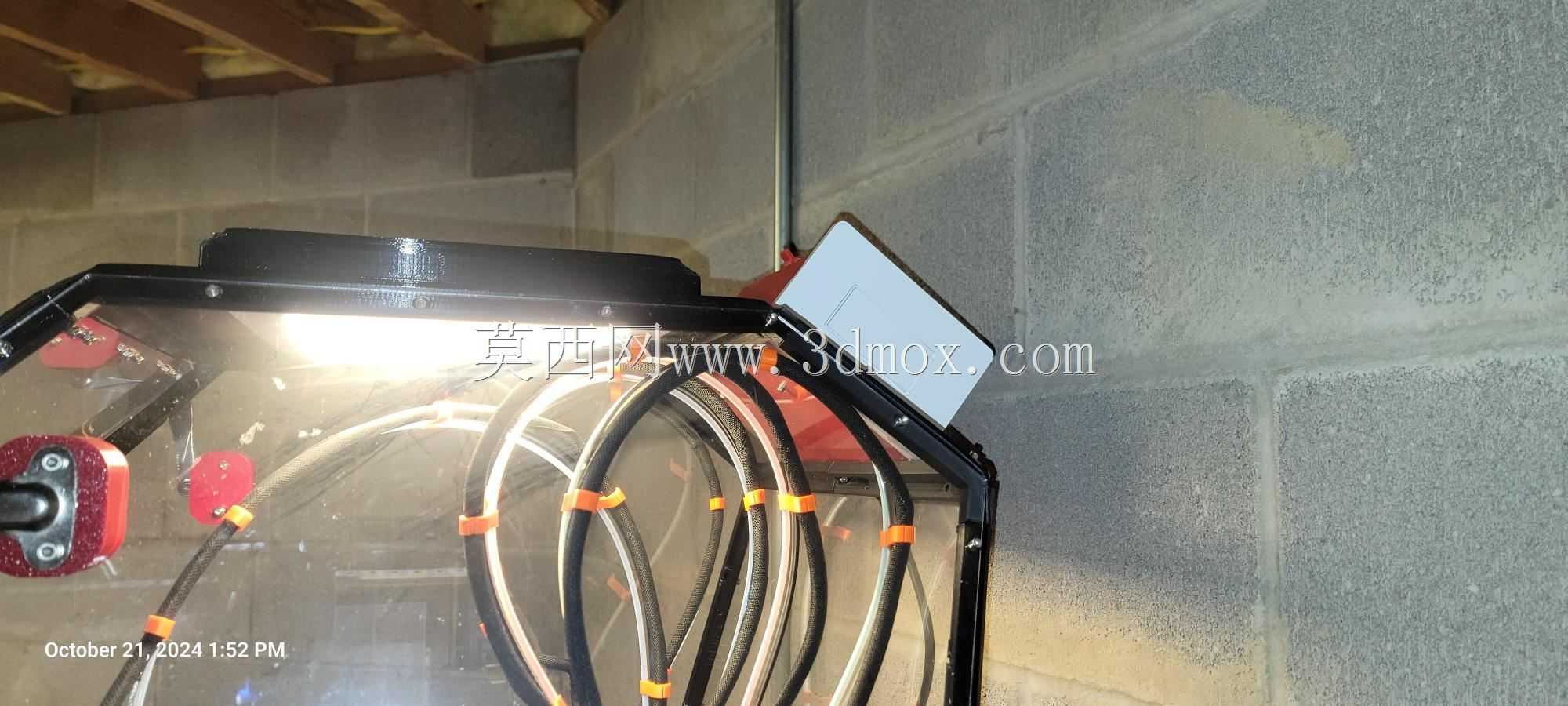

　　灯光控制部分加入了独立WiFi开关，并为开关与灯光控制箱设计外壳。控制盒并不直接参与打印机运动控制，而是承担照明回路的容纳与防护，内部需要预留开关模块、接线空间和线缆弯折半径。外壳造型以规整盒体为主，安装面与设备框架或外部支撑位置对应，边角留出紧固件位置，盒体开合方式服务于后期检修。工程建模时需要重点核对控制盒与灯具之间的走线路径，线缆不能干涉龙门运动、喷头拖链、料架和透明门开合；沿框架边缘走线时，应设置固定点，使线材保持在运动包络之外。

　　从外形尺寸与安装边界看，8英寸灯具决定了顶部开孔的基本长宽范围，孔位不能破坏外壳主承力边框，也不能靠近透明围挡的铰接边和门锁边。灯具下方与打印机最高运动部件之间要保留安全距离，尤其要考虑Z轴升至高位时，喷头组件、线束接头、挤出机构和模型最大高度均不能触碰灯体。顶部红色固定件用于连接、压紧或调整相关附件，其安装孔位需要与外壳骨架对齐，受力方向避免只作用在薄板材上。若采用亚克力或薄板作为围挡，灯具与固定件的载荷应传递到框架或加强区域，防止长期振动造成板面开裂。

　　结构思路还兼顾了打印车间的真实维护需求。透明围挡用于稳定腔温和减少气流扰动，顶部照明则提高了内部可视性；二者组合后，操作者无需频繁打开围挡门，就能观察首层铺线、喷嘴离床、多喷头切换和废料堆积情况。灯光朝向经过约束，照片中看似强烈的亮区在实际使用中并不直接刺眼，说明光源主要向下照射作业面，而不是向人眼方向扩散。对于三维建模人员，绘制此类改造件时应先建立打印机外框、透明门、顶部横梁、喷头最高位置和线缆通道的参考几何，再确定灯具开孔、控制盒外形、固定支架和紧固件位置。

　　在功能特性上，该方案把照明、开关控制、外部防护和设备外壳整合为一体，既适用于新设备配套围挡，也适用于已有Prusa XL外壳的现场加装。设计时需要保证灯具拆装不拆除大面积围挡，控制盒接线不与打印机主板信号线束混扎，顶部开孔边缘要有足够强度，透明门转动时不拉扯灯线。整体结构不改变打印机核心成型机构，却明显提升了封闭腔体的可观察性、维护便利性和长时间作业的实用性。
