莫比乌斯环曲面结构创意造型

　　这类单侧曲面造型最早进入工程视野，是在连续输送设备的履带、传送带设计场景里：普通闭环传送带正反两个表面分别接触物料与托辊，磨损集中在单侧工作面，长期运行后工作面先出现疲劳开裂，背面橡胶层仍有剩余寿命，整条带就得提前更换。把带体扭转180度后首尾接合成莫比乌斯结构，整条环带的所有表面会在循环运转中轮流接触物料、托辊与张紧轮，磨损量沿整个带体均匀分布，同等材质厚度下耐磨寿命能提升近一倍，在砂石输送、食品流水线、电子件分选传送线上都有落地应用。除了输送场景，这种拓扑结构也出现在传动带、柔性导轨、环形密封件的概念设计中，利用单侧连续的曲面特性，消除传统闭环构件正反表面的功能分界，让润滑、磨损、受力的分布更均衡。

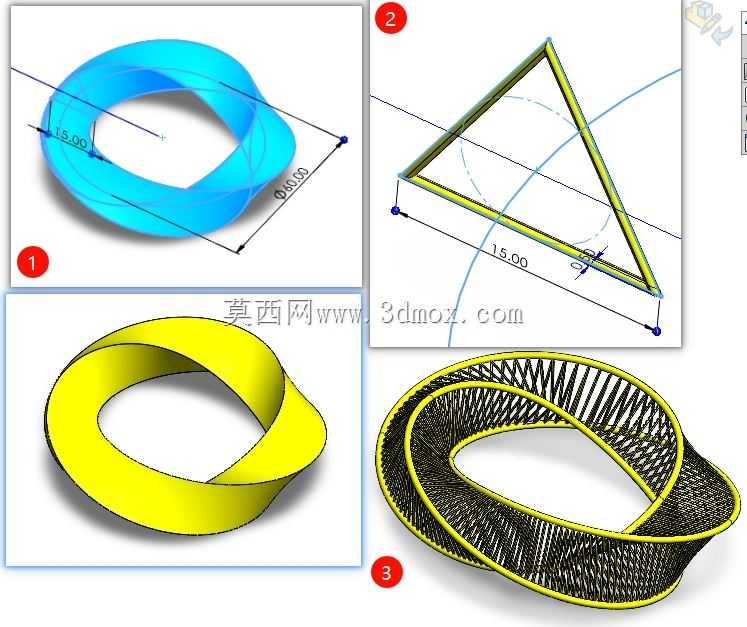

　　做这个造型的三维构建时，首先要理清核心几何逻辑：莫比乌斯环不存在正反两个独立曲面，整条结构是连续单侧曲面，建模不能直接用普通环形拉伸加简单扭转收尾，否则接缝处会出现曲面法向突变、几何拓扑断裂的问题。实际绘制时先确定中心轨迹路径，图中标注的轨迹基准直径为15单位，先在基准平面绘制闭合环形引导线，再在引导线起点建立垂直于路径切线的截面草图，截面沿引导线扫掠的过程中，同步控制截面绕路径切线方向匀速扭转，整周扫掠完成时截面刚好扭转180度，让截面起点与终点的方位完全匹配，接合处曲面G1连续，没有折痕与破面。

　　图中同时呈现了三角轮廓的变体莫比乌斯结构，这类变体是把中心引导线从圆形替换为三角形闭合路径，截面沿三角路径扫掠时同样完成180度扭转，棱角位置做了圆角过渡，避免应力集中在三角顶点。这种三角变体更多用在创意工装夹具、展示台支架、艺术装置承重骨架场景：三条直边段可以直接贴合平面安装基准，相比圆形环更容易在设备台面上定位固定，扭转后的环体本身具备连续的单侧安装面，传感器、标识牌、柔性灯带可以沿环体全程铺设，不用在接缝处处理线路跨接问题。线框展示的镂空网格版本，则是在实体环面基础上做了等距格栅切除，既保留莫比乌斯环的拓扑形态，又大幅降低整体重量，常用在3D打印的教学教具、展会展示构件、轻量化导流叶片上，镂空间隙可以让气流、光线均匀穿过，同时方便观察内部曲面的连续走向。

　　尺寸边界方面，圆形款环体整体外径控制在16单位左右，截面带宽约3单位，环体厚度均匀，安装时底部最低点到支撑平面的预留间隙不小于2单位，避免环体扭转凸起位置和台面发生干涉。三角款的外接圆直径同样为15单位，三条直边的安装孔位可以布置在边段中点，孔中心距三角顶点保留足够距离，防止拧紧螺栓时棱边出现开裂。如果把该结构用作实际传送带，带宽要匹配输送物料的最大尺寸，扭转段的曲率半径不能小于带体允许的最小弯曲半径，否则带体弯折位置会出现内部帘布层脱层；如果用作创意承重骨架，环体截面要根据负载大小调整壁厚，扭转过渡区域不能出现截面突然变薄的情况，不然循环受载后容易在扭转起始位置产生疲劳裂纹。

　　建模过程中还要特别注意曲面质量检查：完成扫掠后要用曲率分析工具沿整个环面排查，普通闭环环带的曲面法向绕一周后方向不变，莫比乌斯环的法向沿环面走完整周后会反向，这是判断拓扑结构是否正确的核心标志。如果扫掠后出现法向在中途突然翻转、曲面分成两个独立实体的情况，说明扭转角度控制或者截面约束出错，需要重新调整扫掠过程中的扭转参数，保证整条曲面连续无断点。这类结构虽然常作为创意建模案例，但背后对应的单侧曲面磨损均衡、连续走线、无正反分界的特性，在通用机械零部件的优化设计里有很强的实际参考价值，很多看似抽象的拓扑结构，落地后都能解决传统构件表面受力不均、寿命不一致的痛点。
