光学设备集成式光路安装基座

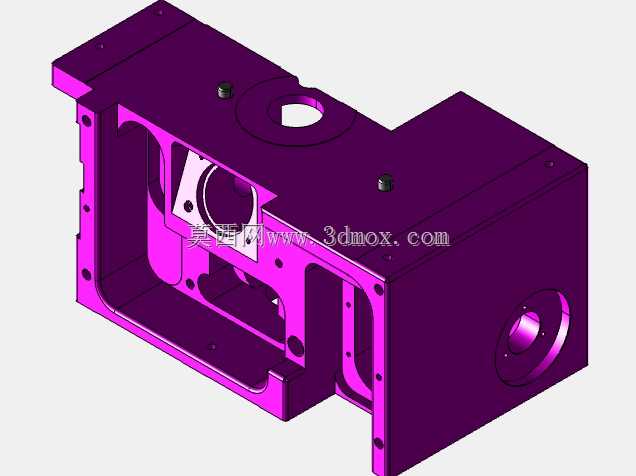

　　该结构件属于光学检测、激光加工与光电测量设备内部的核心承载基座，主要承担光路元件定位、模组防护与整机安装衔接的作用，在激光打标设备、视觉检测工位、光谱分析仪器以及光电实验平台中，这类块状基座是保证光路同轴度与长期运行稳定性的关键零件。从实际装配逻辑来看，该零件采用一体化腔体式布局，主体为弯折延伸的块状刚性结构，内部预留多处通光孔位与元件安装平面，外部侧壁设置圆形同轴接口，可直接对接镜筒、激光发射端或者光电接收组件，顶面的圆形开孔用于嵌入调焦环、固定透镜座或者接入调节旋钮，顶面预留的两处螺纹孔位用于安装限位顶丝，锁紧后可约束内部光学元件的周向转动与轴向窜动。

　　设计阶段优先考虑刚性与光路避空的平衡，基座主体壁厚经过加厚处理，避免设备运行过程中受周边振动源影响产生微形变，导致光路偏移；内部腔体做了大面积镂空，既为内部反射镜、分光片、调整架预留出足够的装配操作空间，也能减少整体自重，方便在设备台面或者移动工位上集成安装。侧壁的法兰式凸台与中心通孔保持同轴设计，加工时可一次装夹完成镗孔与端面铣削，有效保证对接接口的形位公差，减少后续光路校准的工作量。前端开放的腔体区域预留了多组螺纹安装孔与定位销孔，可直接固定电路板、光电传感器支架或者遮光挡板，孔位排布避开通光路径，不会在光路内部产生杂光反射。

　　从安装边界来看，该基座的底部与侧部均设置平整安装基准面，可通过螺栓直接锁定在设备的光学平板或者机架立板上，外接接口的凸台外径、端面螺孔分布都匹配标准光学镜筒的安装规格，不需要额外加工转接板即可完成对接。零件的外轮廓棱角做了倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中，防止长期受力后出现壳体开裂。腔体内部的台阶面分别对应不同光学元件的安装定位面，每个台阶的高度差经过预先核算，装配时透镜、隔圈、压环可以依次堆叠放入，再通过侧壁顶丝锁紧，不需要额外设计复杂的调节机构就能保证元件的轴向位置精度。

　　在实际产线场景中，这类基座常被用在固定式激光加工工位，周边配套传送机构、视觉相机与除尘组件，基座本身的封闭腔体可以阻挡加工产生的粉尘、碎屑溅入光路，避免透镜表面被污染造成透光率下降；在实验室光学平台上使用时，加厚的刚性结构可以抵消平台周边的水泵、电机运转带来的微振动，保证长时间测量过程中光路指向不会出现漂移。结构设计上把所有安装孔位都布置在实体壁厚区域，避免孔位打通至通光腔体造成漏光，部分非配合面保留合理的加工余量，在整机装配时可根据实际对接需求做少量修配，兼顾加工经济性与装配灵活性。基座的异形延伸段主要用于拓展安装空间，可在延伸端固定辅助光源或者状态检测传感器，不用额外外接支架，让整体光路结构更加紧凑，减少设备内部的走线与零件数量，提升整机的装配效率与长期运行可靠性。
