手摇咖啡研磨机电动化改造结构设计

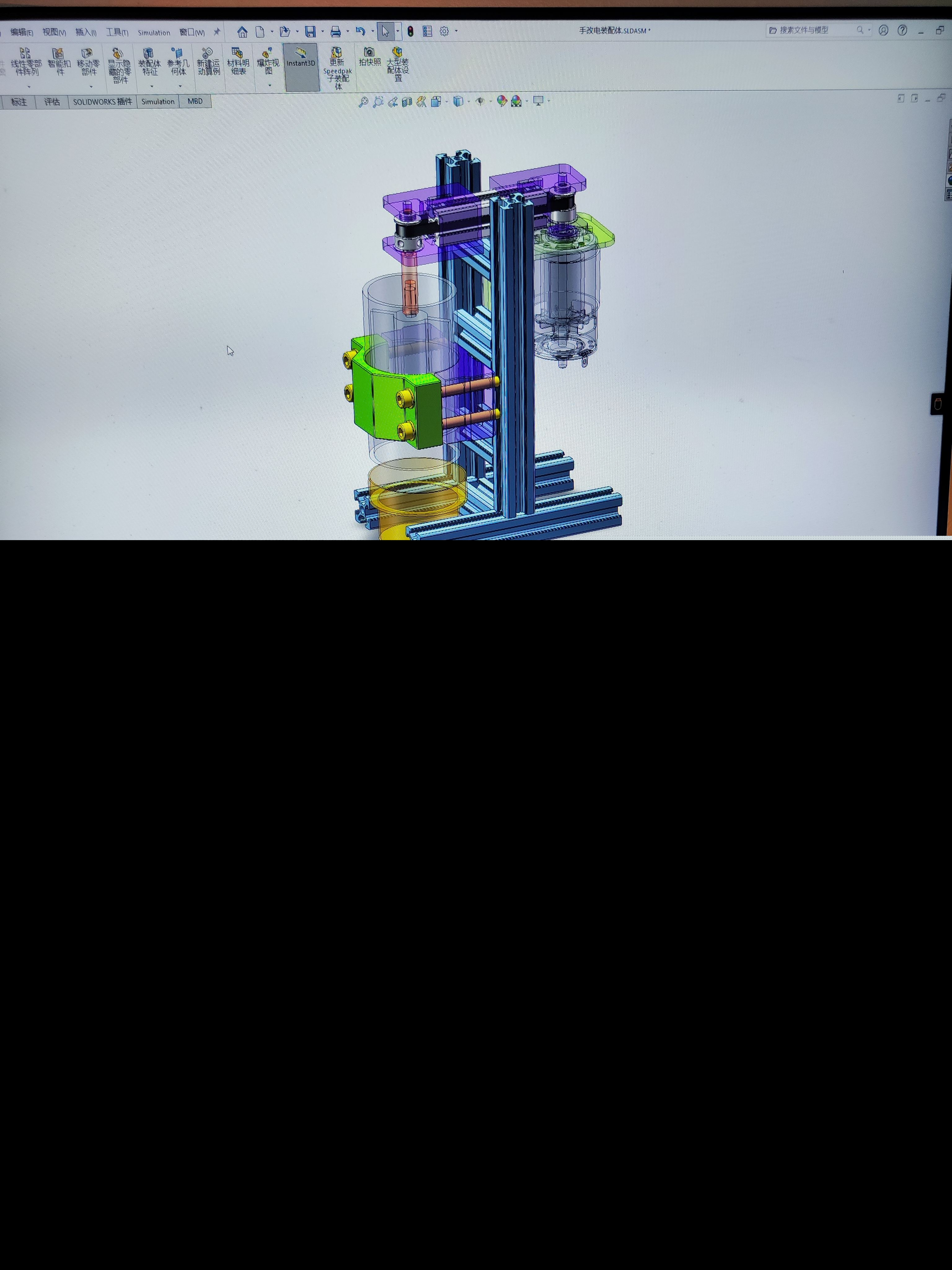

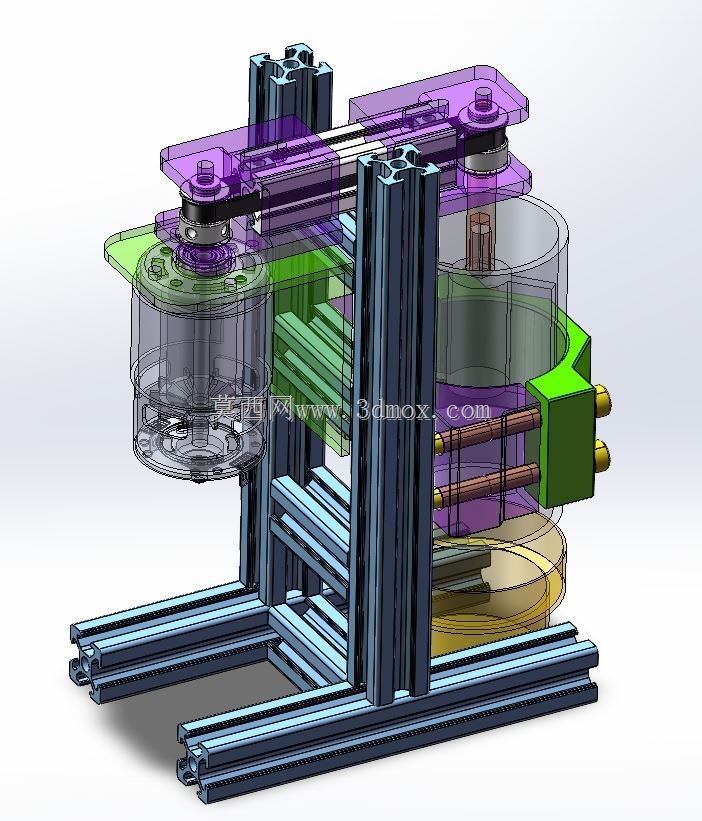

　　这套结构针对家用手摇咖啡研磨机的电动化改造需求设计，核心解决手摇研磨过程中人力输出不稳定、长时间操作疲劳、研磨效率偏低的实际使用痛点，适配市面多数常规规格的手摇锥形磨芯研磨组件，可直接替换原有手摇驱动部分，实现咖啡豆研磨的电动化作业，覆盖家庭日常咖啡制作、小型工作室手冲咖啡备料等应用场景。整体机架采用工业铝型材搭建，选型为2020系列欧标铝型材，通过角件与T型螺栓完成拼接，无需复杂焊接工序，普通用户借助常规内六角扳手即可完成组装，型材槽宽适配标准M5T型螺母，后续拓展附加组件如接粉架、挡粉片时无需重新打孔，可直接利用型材原有槽位完成固定。

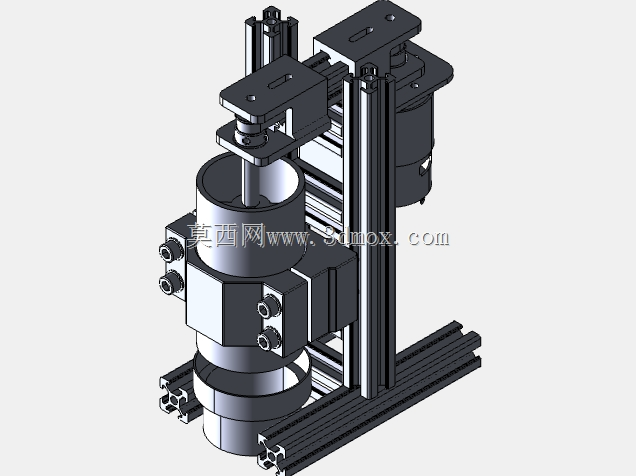

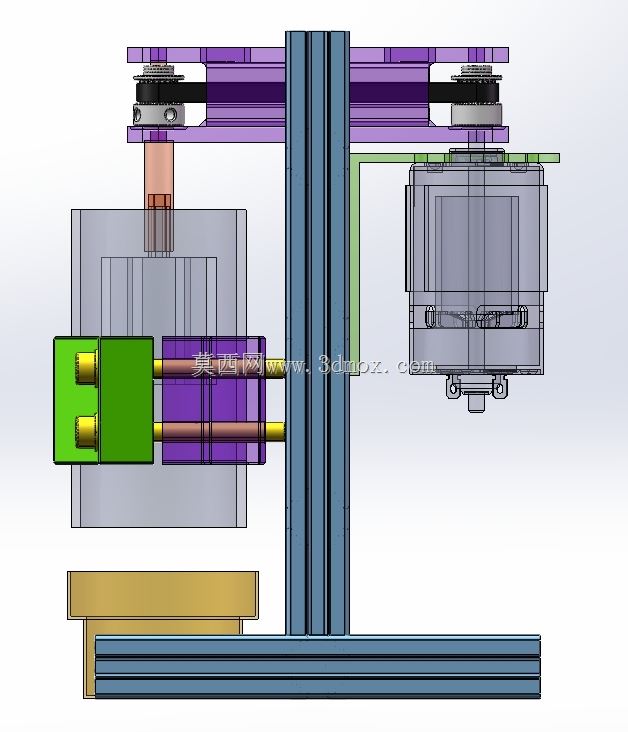

　　机架整体安装边界控制在220mm×180mm×260mm范围内，放置于常规家用厨房台面不会占用过多操作空间，底部铝型材横梁预留3mm厚度橡胶防滑脚垫安装位，可抵消电机运转时产生的小幅振动，避免作业过程中设备移位。驱动部分采用横向布局的直流减速电机，通过双轴承座固定于上层铝型材安装板，电机输出轴通过柔性联轴器与研磨机原有的磨芯传动轴连接，可补偿安装过程中产生的微小同轴度误差，避免硬连接状态下磨芯运转卡滞、轴承异常磨损的问题；电机安装板设计有长条形调节腰孔，可根据不同型号手摇研磨机的轴伸长度调整安装位置，适配不同高度的研磨罐体固定需求。

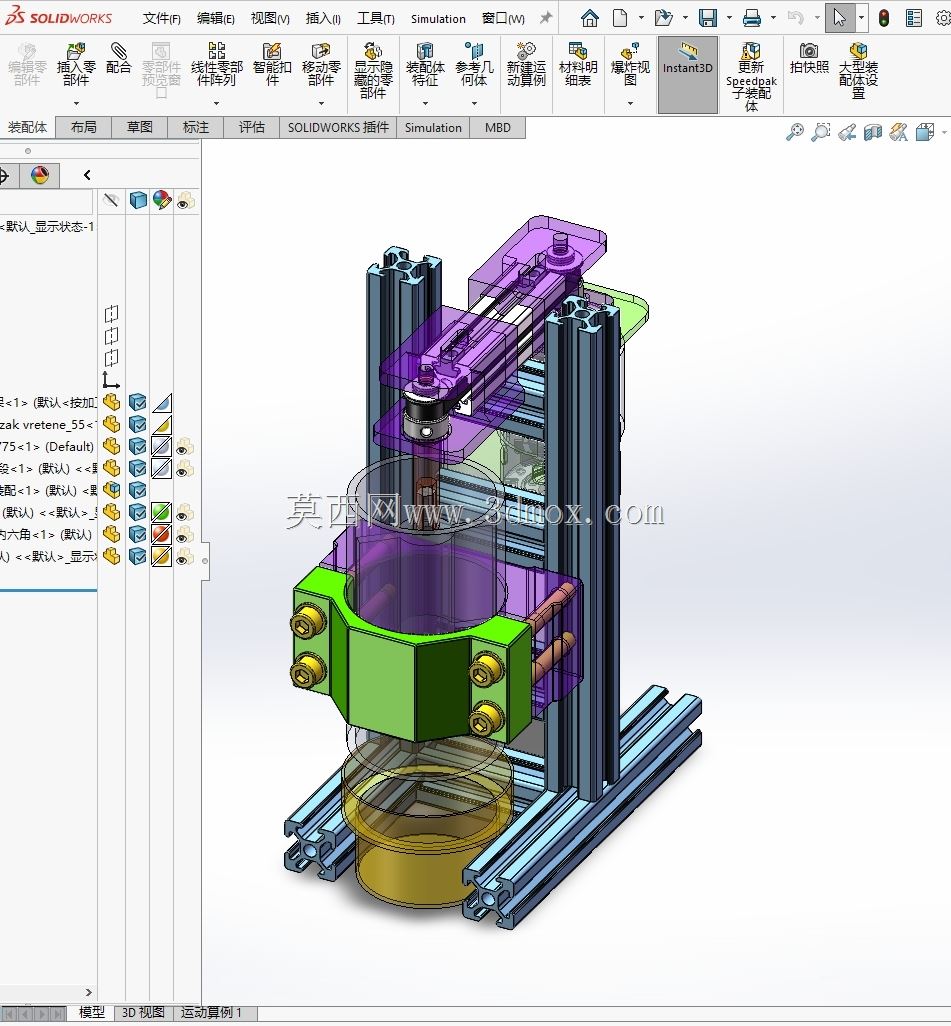

　　研磨罐体固定位采用环抱式限位结构，通过两根横向导杆搭配可调式绿色限位抱箍完成固定，抱箍内侧预留2mm厚度硅胶垫安装槽，可抱紧直径60mm-90mm范围内的圆柱型研磨罐体，避免研磨过程中罐体随磨芯同步转动，导杆两端通过铜套与铝型材支架连接，调整抱箍位置时滑动顺畅无卡滞，无需额外工具即可完成不同直径罐体的装夹固定。上层传动区域设置透明亚克力防护盖板，通过紫色3D打印支撑座固定于铝型材横梁上方，既可以直观观察内部联轴器与传动轴的运转状态，也能避免日常使用过程中异物卷入传动结构引发安全隐患，防护盖板与支撑座采用快拆式卡扣连接，日常维护清理时可直接取下，无需拆卸整体机架。

　　接粉区域位于研磨罐体正下方，预留直径100mm的圆形接粉杯放置空间，底部设置高度可调的托板，可适配高度80mm-150mm的常规接粉容器，托板表面贴附防滑硅胶垫，避免接粉过程中容器偏移导致咖啡粉撒落。整套结构在设计过程中充分考虑家用场景的使用需求，所有外露传动部件均做防护处理，电路部分可搭配常规直流调速模块安装于铝型材侧面槽位，实现研磨转速的无级调节，适配不同烘焙度咖啡豆的研磨需求，浅烘豆硬度较高可调低转速提升研磨扭矩，深烘豆质地较松可适当调高转速提升研磨效率；结构整体未做一体化焊接设计，所有零部件均可单独拆卸更换，易损件如联轴器、轴承、硅胶垫均采用市面通用标准件，后续维护更换无需定制特殊配件。设计过程中对磨芯的受力状态做了校核，电机输出扭矩控制在0.8N·m，完全满足咖啡豆研磨的切削力需求，同时不会因扭矩过大导致磨芯崩齿；机架整体重心经过配平计算，电机与传动部分的重量集中于机架中心区域，满负载运转状态下设备倾斜角度不超过2度，无需额外增加配重块即可保证放置稳定性。
