双支座弯管连接支座结构三维造型

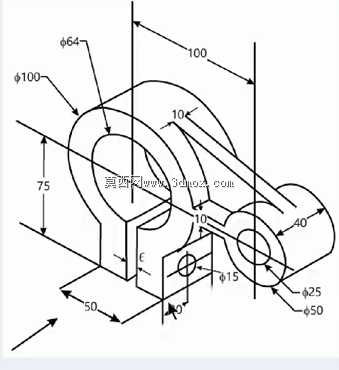

　　这套结构件在管路支撑、小型传动张紧机构以及台架附属安装位里都很常见，现场做改造时经常会碰到类似需求：一侧需要大直径的弧形避让空间，给回转件、粗管线或者轮体留出运动余量，另一侧要通过带孔耳座完成销轴固定，中间用弯折的连接臂把两个受力点拉开，避免安装时和周边机架发生干涉。建模时先从底部的方形安装块入手，底座长度方向给到50，立板厚度方向留10，底座上开出直径15的横向通孔，这个孔既可以穿锁紧螺栓，也能作为小销轴的铰接位，孔位距离底面的高度经过校核，保证装入紧固件后扳手有足够操作空间，不会和连接臂的下边缘碰在一起。左侧的半环形支撑是整个零件的避让核心，外圆直径做到100，内环直径64，环形立壁的厚度方向留出10，

　　环体底部和方形底座直接融合，总高度从底面到环体顶端为75，这个尺寸比例下，环内可以穿过外径接近60的管线或者轮缘，环壁本身承担径向限位，防止穿过的部件在运行时出现横向窜动。环体和底座衔接的位置做了实体加厚，没有留尖锐的转角，实际加工时无论是铸造成型还是铣削加工，这个过渡区域都不会出现应力集中，受力时载荷可以从环形壁顺畅传递到底座安装面上。右侧的铰接耳座采用圆盘式结构，外圆直径50，中心铰接孔直径25，耳座厚度方向和连接臂匹配，孔中心和左侧大环的中心距在长度方向拉开100，两个孔位的高度差经过布局调整，连接臂从大环侧方向右下方延伸，臂身采用等厚的弯板形态，板厚10，臂身上下两处标注10的尺寸分别对应内壁的让位间隙，

　　保证臂身和穿过大环的回转件之间保留均匀空隙，设备运行产生振动时两者不会发生摩擦剐蹭。耳座外侧伸出长度40的搭接段，这个平面可以贴靠在配套的连杆或者支架端面上，销轴穿过25的中心孔后，两端加装挡圈或者锁紧螺母就能完成铰接，铰接点的转动自由度完全释放，适配管路热胀冷缩的微量位移，或者张紧轮摆动调节的行程需求。整体结构没有复杂的曲面特征，所有壁厚都保持均匀，最小壁厚控制在10左右，既满足钢制件的刚度要求，也适合采用3D打印做样件验证、铸造成型批量生产，或者直接用方钢、钢板下料后焊接拼合。现场安装时，底部方块可以贴合在设备台架的基准面上，穿入底座孔的紧固件完成初定位，右侧耳座和配套连杆铰接后，再调整大环内穿过的部件位置，

　　整个支撑件同时承担径向托举、铰接联动和侧向限位三个作用，不需要额外焊接多块拼板，单一件就能完成原本需要三四个零散支架组合才能实现的功能。建模过程中所有同轴孔的中心线都做了对齐约束，大环的中心轴线和右侧耳座孔的轴线保持平行，两个轴线的空间位置完全匹配装配后的运动轨迹，不会出现铰接转动时卡滞、管线穿过时偏心磨损的问题。零件的外轮廓所有尖角位置都做了工艺倒角处理，装配时操作人员不会被锐边划伤，后期做表面喷涂或者镀锌处理时，药液也能在转角处顺畅流通，不会出现积液残留。在输送线张紧机构里，这个件可以作为张紧轮的摆臂支座，大环侧避让皮带运行路径，耳座侧连接张紧调节螺杆；在液压管路布局里，它可以作为粗油管的固定铰接座，底座固定在机架上，环内穿过油管，耳座连接限位拉杆抵消管路脉动产生的晃动；在小型实验台架上，它还能作为传感器安装支架，环内容纳旋转被测件，耳座用来铰接限位开关触发摆杆，适配多种不同的工业安装场景。
