工业车间三层带轮移动置物卷架

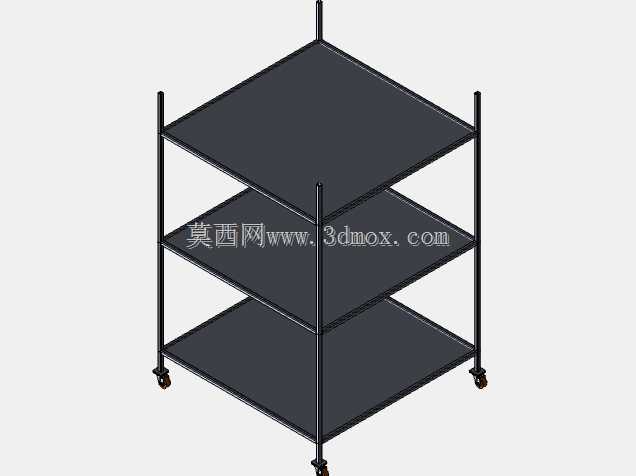

　　这套三层移动置物卷架的结构方案，最初是围绕生产车间里WIP在制品临时存放、短距离转运和工位旁物料归集这一类高频场景展开的。现场最常见的矛盾并不是没有大型仓储区，而是工序之间、设备旁边、检验台附近经常需要一个占地不大、能随时推走、又能分层承载半成品的中转载体。卷架采用方形层板与四根立柱组合的形式，三层承载面沿高度方向均匀布置，能够把零散工件、卷材、周转盒或轻型工装分开摆放，避免直接堆地造成磕碰、混料和通道占用。

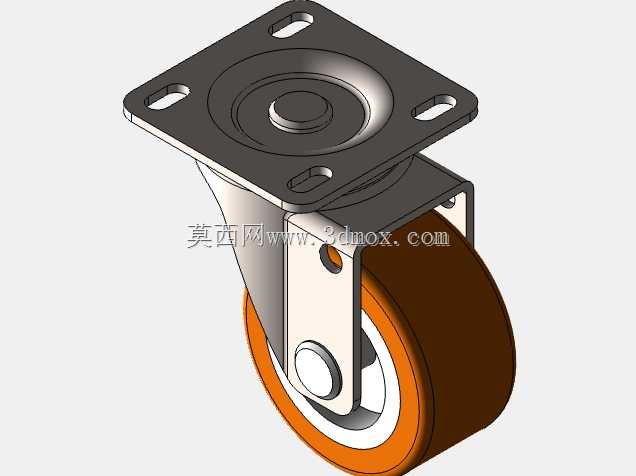

　　从使用方式看，底部四个脚轮是整个结构的关键边界条件。脚轮使架体不再是固定货架，而是可以随生产线节拍调整位置的移动式中间存储单元。装配工位旁可以放置待装件，检验区域可以临时存放已检与待检产品，维护班组也可以把常用备件、工具和耗材分层携带到设备附近。由于轮组位于底盘四角，推移时的力臂较短，转向半径主要由架体对角线和脚轮偏距决定；在三维建模时需要把脚轮回转范围、支架最低高度和刹车状态下的占位一并校核，避免推入工位后与设备底座、线槽或地面凸起发生干涉。

　　层板部分采用平整矩形板面，边缘与立柱连接后形成稳定的框式承载面。这样的处理有两个实际目的：一是板面连续，适合放置底面积较小、形状不规则或带软质包装的物料，不需要额外铺设垫板；二是每层四周没有高围挡，取放时不受栏板限制，操作人员可以从多个侧面拿取工件。对于卷材类物料，平整层板能够提供稳定支撑，减少滚动和局部压痕；对于箱盒类物料，则可以按批次整齐码放，便于目视管理。

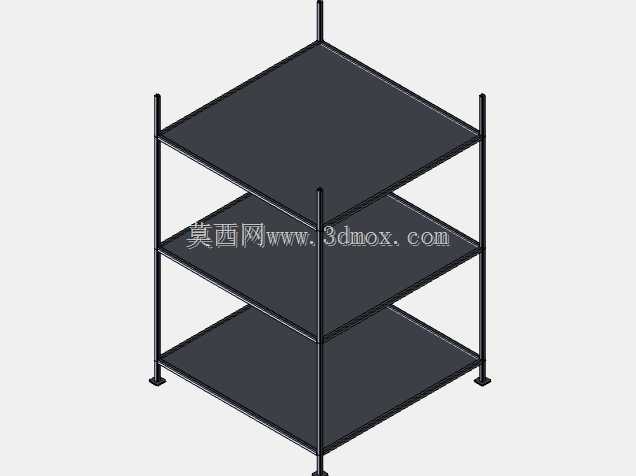

　　四根立柱沿层板四角附近竖直布置，承担主要竖向载荷，并把三层板连接成整体框架。立柱顶端略高于最上层板面，既可以在搬运时作为视觉边界，也能在最上层物料意外滑移时提供一定阻挡。立柱与层板的连接位置需要兼顾强度和装配工艺，若采用焊接方案，节点应保证层板平面度；若采用拆装式连接件，则要控制孔位同轴度和紧固件预紧后架体的扭转变形。整体框架在承受偏载时，最容易出现的是层板边角下挠和立柱侧向摆动，因此建模阶段不能只看静止正载，还应模拟单侧堆料、推移制动、地面接缝冲击等工况。

　　外形尺寸的设定遵循紧凑通道原则。架体投影面积控制在单人可推移、可转向的范围内，高度则以三层人工取放为限：最下层不宜过低，以便脚轮安装和地面清扫；中间层适合放置较重或频繁取用的物料；最上层用于较轻、周转频率相对低的物品。这样的高度分配符合人工拾取习惯，也减少弯腰和高举动作。安装边界方面，架体推入工位时需要预留脚轮旋转空间、手部推移空间以及层板上物料超出板面的余量；若在自动化线边使用，还应保证架体外侧与设备安全门、光栅、维护门之间留有足够距离，不能因为临时存放而遮挡操作面或应急通道。

　　设计思路上，该卷架没有复杂传动机构，重点在于框架稳定性、移动灵活性和空间利用率的平衡。三层结构把垂直空间利用起来，相比单层推车能够在相近占地面积下增加存放容量；脚轮则让它在仓储与工位之间承担缓冲角色。对于需要频繁切换产品批次的车间，这种可移动分层架可以降低固定料架的位置约束，使平面布置更有弹性。建模时应保留立柱、层板、脚轮支架、滚轮和连接节点的独立结构关系，方便后续根据承载要求更换脚轮规格、调整层间距或增加护栏、标签条、牵引附件。

　　在实际选型中，若存放较重金属卷材，应重点复核层板厚度、立柱截面和脚轮单轮载荷；若主要用于电子电器轻型物料，则可优先控制自重和推动阻力。架体表面处理也需结合环境确定，常规车间可采用喷塑或涂装，潮湿或洁净区域则应考虑防锈和易清洁结构。整体来看，这套卷架不是以高自动化为目标，而是通过简洁的三层框架和四轮移动方式，解决制造现场在有限空间内对在制品进行临时管理、分类存放和灵活转运的基础需求。
