多层转角厨房置物收纳架结构设计

　　这款多层转角置物架主要面向厨房台面转角、橱柜内部死角以及小户型操作区的收纳需求，用来解决L型厨房拐角空间利用率低、锅具盘碟与调味瓶零散堆放的问题。实际使用场景中，厨房转角往往存在取放不便、纵深浪费的情况，普通直排层架无法贴合90度墙角，架体与墙面之间容易留下难以清洁的缝隙；该结构采用扇形托板配合双侧立式支撑的布局，托板轮廓适配转角区域，能够把墙角原本闲置的扇形空间转化为分层储物位，放置调料罐、小碗碟、备菜盘、清洁用品等物件都比较合适。

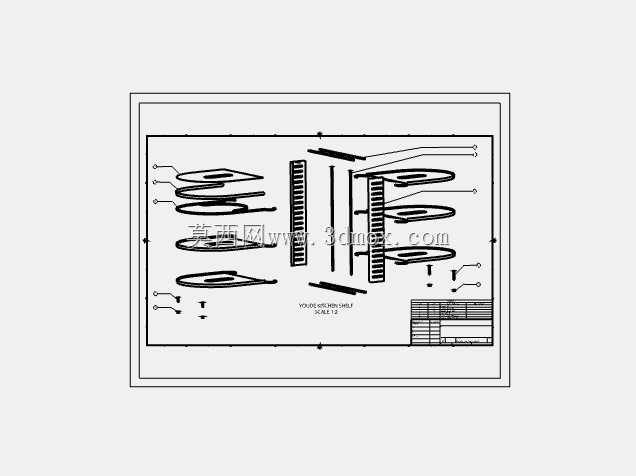

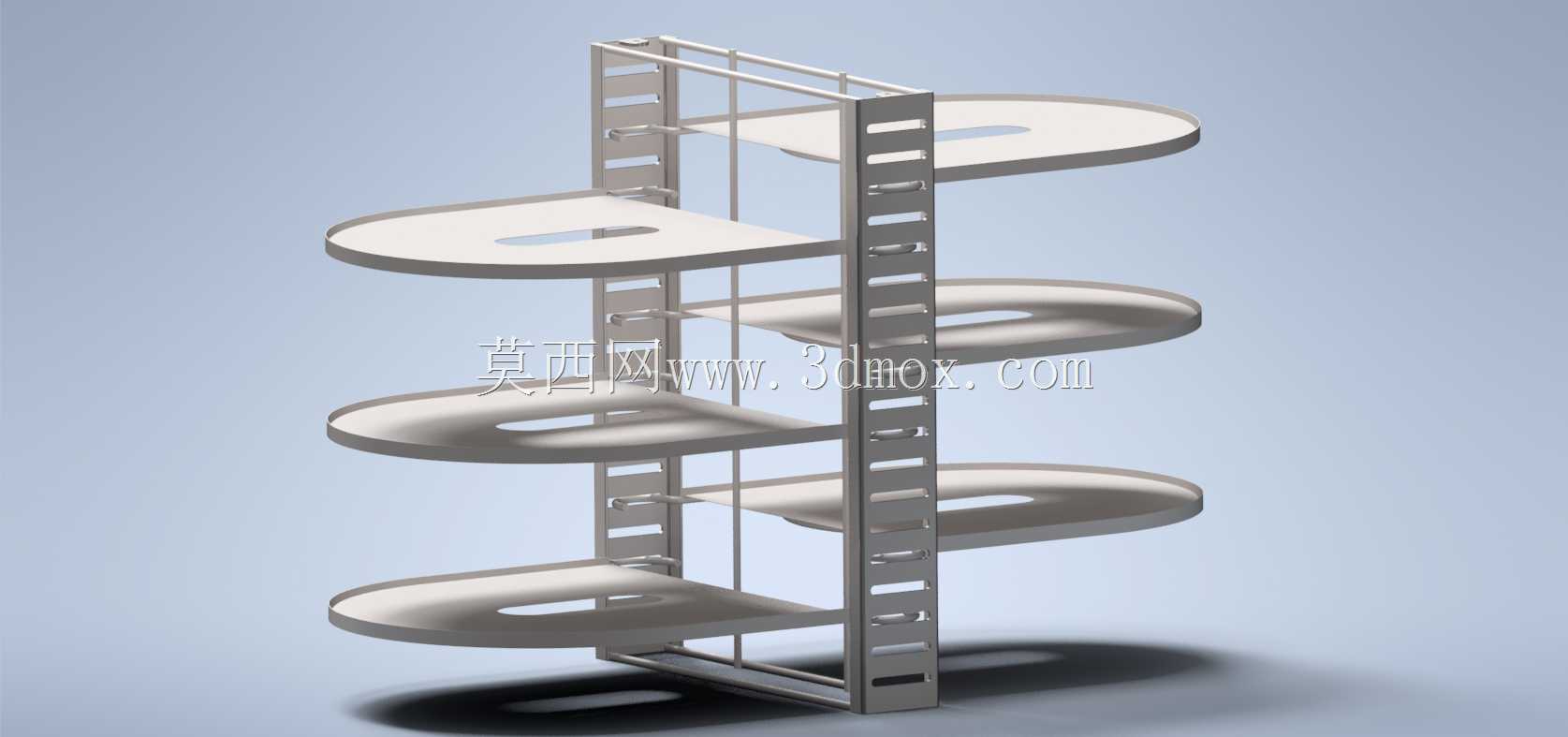

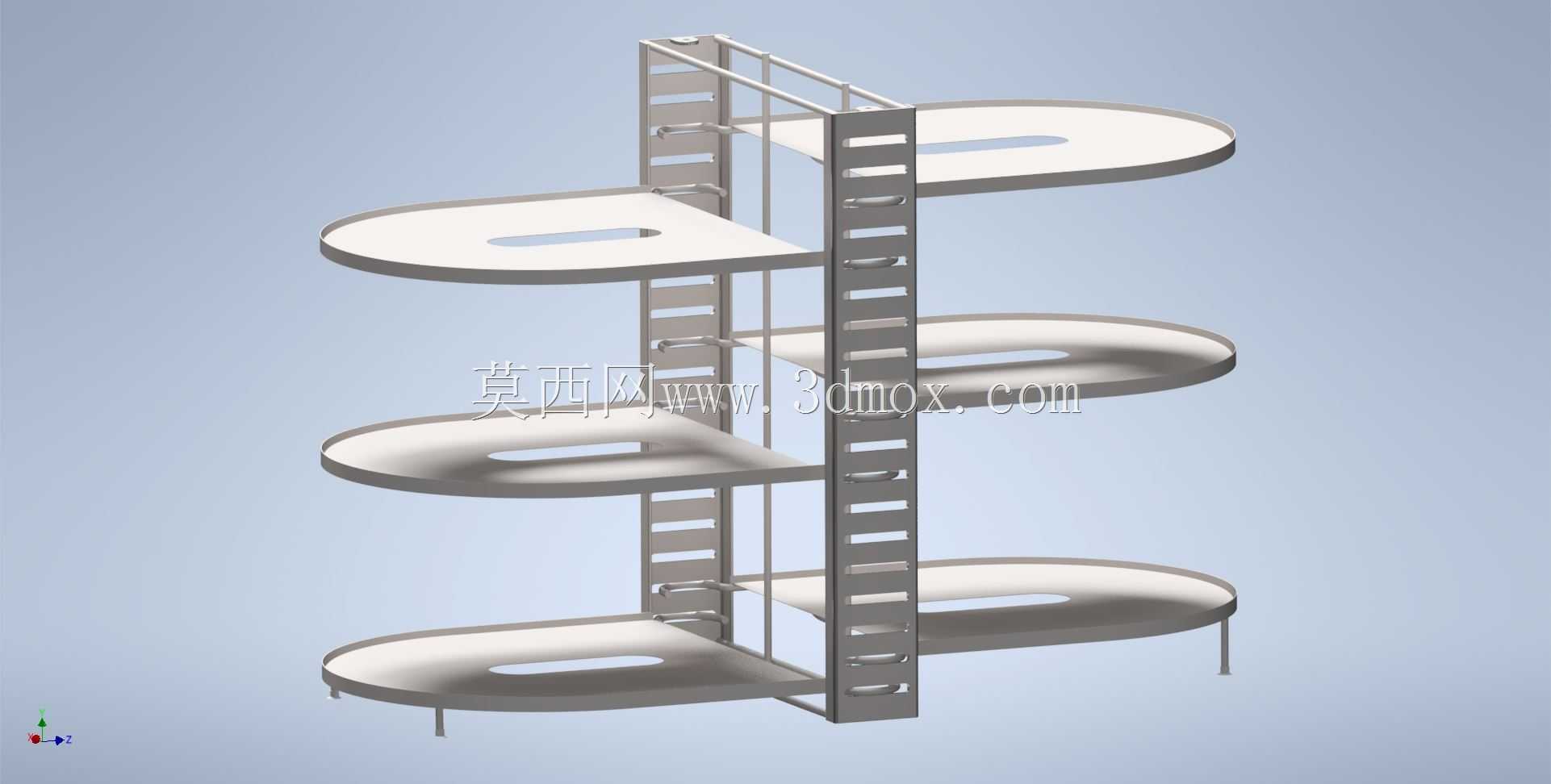

　　从结构组成来看，架体由左右两根竖向立柱、多根横向连接杆以及四层扇形承托盘组成。立柱采用带连续调节孔的条板形式，孔位沿高度方向等距分布，既可以作为层板高度定位的基准，也能在需要调整层间距时重新选择固定位置，适应不同高度物品的存放。横向杆件在立柱顶部、底部及层间形成拉结，使两片立柱构成稳定的框架，避免单侧受力后出现张开或扭转变形。承托盘为近似扇形的平板结构，盘面中部开设长圆形漏孔，一方面可以减轻托盘自重、减少材料用量，另一方面在厨房环境中便于沥水、通风和清理杂物，降低盘面积水积灰的可能。

　　设计思路上，架体没有采用复杂的钣金折弯箱体，而是以杆件和薄托板组合成开放式储物结构。开放式层板的好处是物品取放路径不受侧板和背板限制，从转角两侧都可以观察和拿取物件；扇形外缘做圆弧过渡，能够减少厨房操作时磕碰身体的风险。托板与立柱之间通过支撑件连接，载荷路径为盘面物品重量传递到托板边缘支撑点，再由支撑点传递到两侧立柱，最终通过底部框架落到台面。建模时需要重点控制托板支撑点的位置，若支撑点过于靠近内侧转角，托盘外缘受载后容易产生下挠；若支撑跨距过大，则立柱承受的弯矩增加，架体整体晃动量会变大。

　　外形与安装边界方面，这类架体适合放置在90度墙角处，后侧两边分别贴近墙面，圆弧外缘朝向操作通道。布置时需要确认台面转角的净宽、墙面到台面前缘的距离以及上方吊柜底板的高度，避免架体顶部与吊柜或水龙头干涉。层间高度不宜按均等尺寸机械处理，厨房常用物品高度差异较大，下层可预留较大空间放置较高的瓶罐和锅具，上层可设置较小间距放置轻便调料盒；调节孔的间距决定了高度调整的最小步进，孔距过小会削弱立柱截面强度，孔距过大则无法满足精细调节需求，实际设计中需要在刚度与可调性之间取平衡。

　　从受力和材料角度看，厨房环境存在水汽、油污和频繁擦拭的特点，架体材料需要兼顾防锈和表面易清洁。杆件连接处应避免形成封闭积污缝隙，托板表面尽量减少凸起和死角，漏孔边缘需要做圆滑处理，防止清洁时划伤。底部框架应保证四个接触点平稳落在台面上，若地面或台面存在轻微不平，可通过底部脚垫或可调支撑进行补偿。对于三维建模人员，绘制该类产品时应先确立墙角基准面，再按扇形托盘的包络范围确定立柱位置，随后建立调节孔阵列和层板支撑关系；装配检查时要模拟不同层高下物品的放入路径，重点确认托盘与立柱、横杆之间不存在干涉，同时保证手部抓取盘碟时有足够的操作空间。
