仓储物流钢制镂空双面进叉托盘

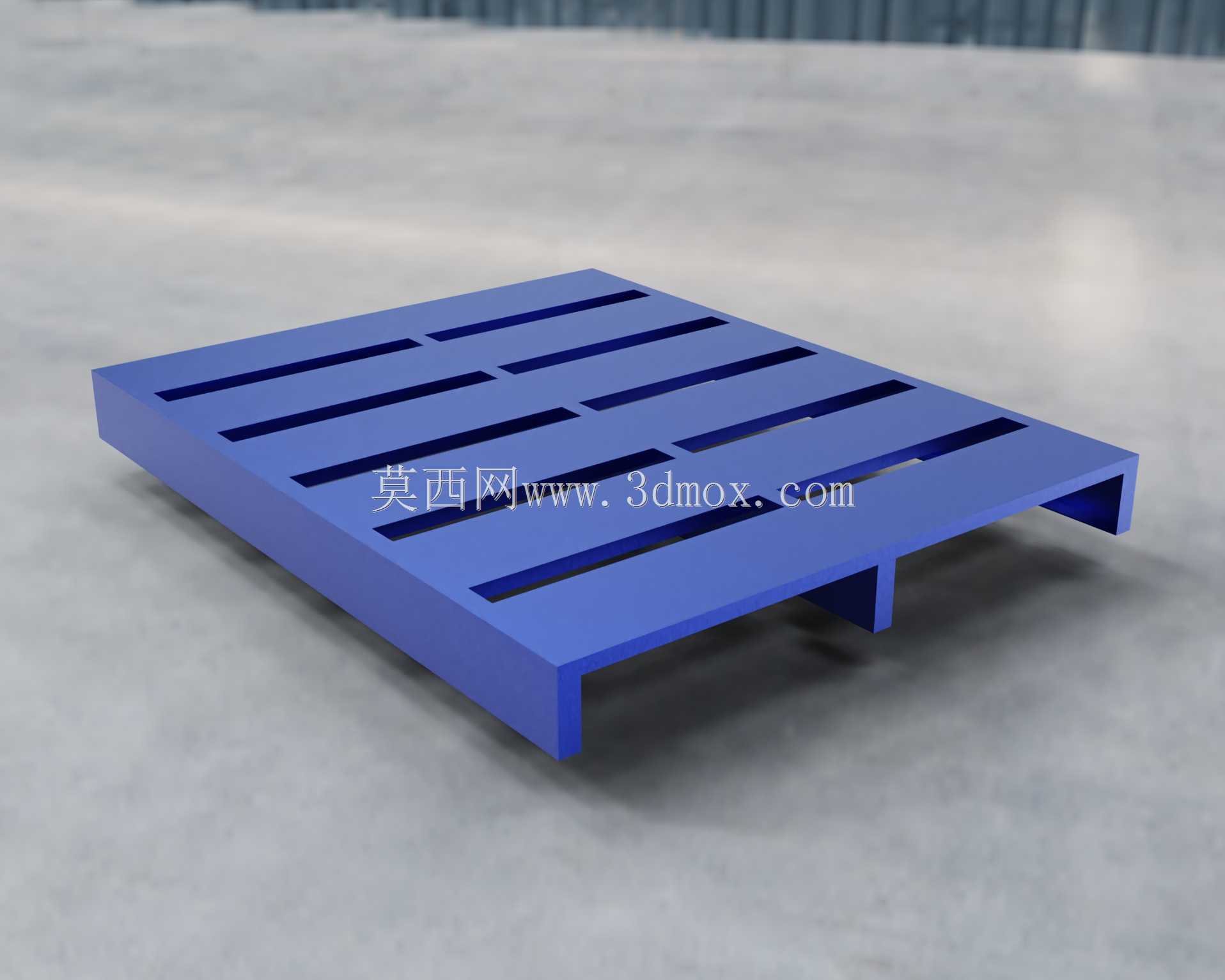

　　这款托盘的结构方案围绕常规平库与高位货架库区的单元化载具需求展开，顶面采用多根平行承载梁排布，梁体之间预留连续通长镂空槽，既减少板材整体用料，也让托盘在冲洗、除尘、冷链凝露工况下不会积存积水与碎屑，镂空间隙同时适配多数自动输送线的光电检测与链条顶升接触要求。整体采用一体化折弯成型的钢制面板思路，面板边缘向下弯折形成围边，底部设置三道纵向支撑脚，支撑脚沿托盘短边方向贯通，叉车与手动液压搬运车可从两个相对方向进叉，进叉口的净空高度按照厂区通用1.5吨手动搬运车叉臂厚度预留余量，叉臂进入后支撑脚内侧留有导向间隙，避免作业对位偏差时剐蹭叉臂漆面。承载面板的开槽宽度经过权衡：槽宽过大会导致小包装货物、散件纸箱边角悬空塌陷，

　　槽宽过小则减重与沥水效果不足，当前开槽比例可兼顾整托纸箱、周转箱、袋装原料的堆放，货物底面不会出现局部悬空变形。托盘外轮廓适配标准1200×1000毫米货架货位边界，整体高度控制在常规货架层网兼容区间，放入横梁式货架时，托盘底部支撑脚可直接落在货架横梁承载面上，不需要额外铺设层板即可满足四向承载要求；支撑脚的底面做平直处理，堆垛时上下托盘可通过支撑脚对位叠放，空托盘堆叠后占用竖向空间远小于实木托盘，便于厂区空托盘回收与周转。建模过程中先绘制顶面承载条的草图阵列，通过拉伸凸台生成各条承载梁，再将两侧封边与底部支撑脚采用折弯件等效建模，各构件交接处做连续焊缝示意，避免尖锐直角应力集中；进叉口端部做小角度导入倒角，

　　叉车驾驶员在光线不足的库房内对位时，叉臂可顺着倒角滑入进叉通道，降低碰撞卡滞概率。和传统木托盘相比，钢制结构不存在木屑脱落、钉头外露、受潮霉变的问题，在食品原料仓、电子件无尘仓、五金加工件周转场景中，不会对货物表面造成划伤污染；面板表面做统一涂装处理，涂层厚度满足室内仓储长期使用的防锈要求，边角位置涂层覆盖完整，搬运磕碰后也不易出现大面积锈蚀蔓延。托盘的顶面承载条沿叉车进叉方向垂直布置，货物载荷通过承载条传递至下方三道支撑脚，受力路径直接，当托盘置于货架横梁上时，支撑脚与横梁接触位置形成主要支撑点，面板跨距控制在挠曲允许范围内，额定载荷下底面挠曲量满足自动化立体库堆垛机取放的间隙要求，不会触发货位超差报警。在生产线边暂存场景中，该托盘可配合地面地标线做定置摆放，镂空顶面让现场人员可直接观察到托盘下方是否有遗落零件，双面进叉的布局也让车间通道宽度不需要预留过大转弯空间，窄通道内搬运车可从正反两个方向完成取放作业。
