MP5K凝胶发射器mlock镂空护木结构

　　该结构件面向短尺寸凝胶发射器前端护木区域，主要承担握持包覆、附件扩展、散热避让和外观识别四类作用。护木整体采用半包围筒形构型，套设于发射管外侧后，既能够隔离手部与内部运动、发热部件，又通过连续镂空窗口降低整体重量，同时为凝胶弹输送、管路布置和外部观察留出空间。实际使用场景集中在户外休闲射击、战术道具改装、影视道具搭建以及教具演示等场合，使用者通常需要在护木侧面加装手电、激光指示器、握把或导轨片，因此结构上不能只追求外观，还必须兼顾安装基准、握持强度和拆装便利性。

　　从外形边界看，护木沿发射管轴向延伸，截面近似开口圆筒，内侧弧面需要与枪管外径及机匣前端定位段保持合理间隙。建模时先确定内孔包覆半径，再反推外壁厚度和局部加强筋位置；壁厚不宜均匀铺满，否则会使前端重量偏大，长时间握持时枪口端产生明显下坠感。该件在顶部、侧面和下部布置多组异形窗口，窗口边缘并非简单切除，而是随外形曲面形成斜向过渡，既减少应力集中，也让握持时手指接触区域保留连续骨架。

　　mlock接口的核心在于槽孔间距与受力方向。侧面开槽采用长圆形孔位组合，槽孔方向与附件螺钉锁紧方向匹配，附件装入后可沿轴向微调位置，再由螺钉或螺母压紧在护木外表面。设计这类孔位时，不能只在薄壳上直接开孔，需要在孔周保留足够实体宽度，并让相邻槽孔之间形成骨架梁。若孔距过密，护木受侧向握持力或附件杠杆力时容易在窗口之间产生裂纹；若孔距过疏，则附件调节范围不足，难以适配不同手型和使用习惯。

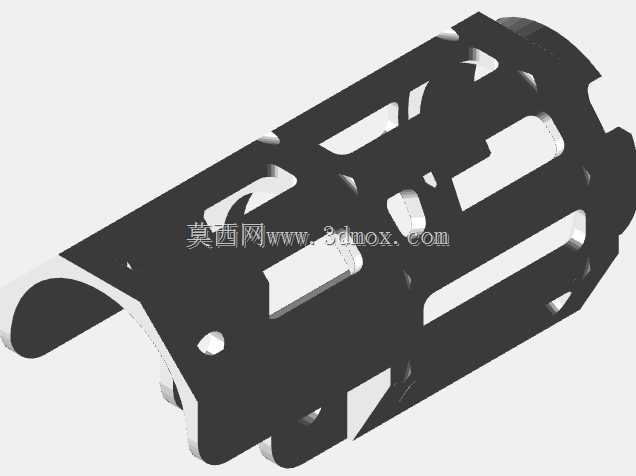

　　该护木的前端和后端分别承担不同定位功能。后端靠近机匣，需要设置止口或贴合面，使护木装配后不会绕枪管旋转；前端则通过收口形状维持圆筒刚度，并为枪口装置、内管或装饰帽留出避让空间。模型中可见端部保留了较宽的环形实体带，这一区域相当于筒形件的加强框，能够把侧面骨架传递来的力收拢到整体轮廓上。若前端完全随侧面大开槽切除，圆筒抗扭能力会明显下降，装配附件后也容易出现轻微偏转。

　　握持设计上，护木外轮廓没有采用纯圆柱面，而是通过切面和窗口边界形成多个触感明确的区域。使用者在快速据枪时，手指能够借助镂空边缘和侧面平面找到稳定位置；戴手套操作时，较大的窗口也不会像细密防滑纹那样被泥污或凝胶残渣填满。镂空窗口同时承担散热和排杂作用，发射器连续工作后，内部热量可通过侧面开口快速散出；凝胶碎片、水滴或灰尘进入护木后，也能从下部和侧部窗口排出，减少积存卡滞。

　　建模过程中，筒形基础曲面与平面开槽之间的相交处理是重点。直接对圆柱面做阵列切除容易得到边缘生硬、壁厚突变的结构，实际加工或打印时会在尖角处产生薄弱层。较合理的方式是先建立主承载骨架，再在骨架之间补入外观曲面，使每个窗口周边都有连续材料路径；对于跨越较大窗口的区域，可在内部设置不可见或半隐藏的加强肋，外部仍保持简洁镂空效果。端部螺钉孔、定位槽和mlock槽孔应保持统一基准，避免附件安装面与护木中心轴出现偏角。

　　从装配关系看，护木不能独立受力，它需要依托机匣前端和枪管支撑形成稳定组件。设计时应校核后端止口长度、侧向锁紧螺钉位置以及前端内孔间隙：止口过短会降低抗扭能力，锁紧点过远会让护木在附件载荷下产生杠杆变形，内孔间隙过大则会出现晃动，间隙过小又会给拆装和温差变形留下不足。对于采用轻量化材料制作的样件，窗口边缘厚度可适当增加，而实体大面积区域可通过内部挖空减少重量，使强度分布与受力路径一致。

　　该结构的价值在于把外观造型、握持体验和附件扩展合并到同一筒形件中。多组mlock槽位让护木不再是单纯装饰罩，而是可配置的前端平台；连续镂空则在控制重量的同时改善散热、排杂和识别度。对于结构设计人员而言，此类零件需要在薄壁圆筒、开孔密度、端部刚度和人机握持之间反复平衡，最终得到既能稳定包覆发射管，又能承受外部附件载荷的护木结构。
