数控设备T8法兰式丝杠螺母传动件

　　法兰式T8丝杠螺母主要用于小型数控设备、直线进给机构和自动化装配单元中，承担将丝杠旋转运动转换为滑台直线位移的作用。与普通圆柱螺母相比，带法兰盘的结构能够直接通过端面螺钉固定在移动工作台、滑块或安装板上，省去额外加工螺母座和同轴找正的工序，在紧凑型数控改造、3D运动平台、点胶移位机构以及教学实验设备中使用较为普遍。

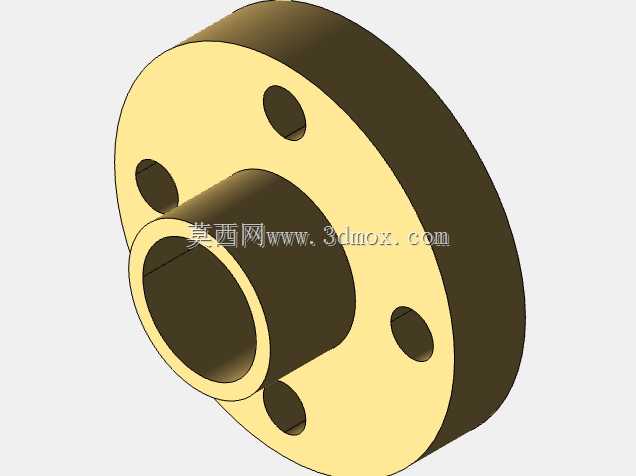

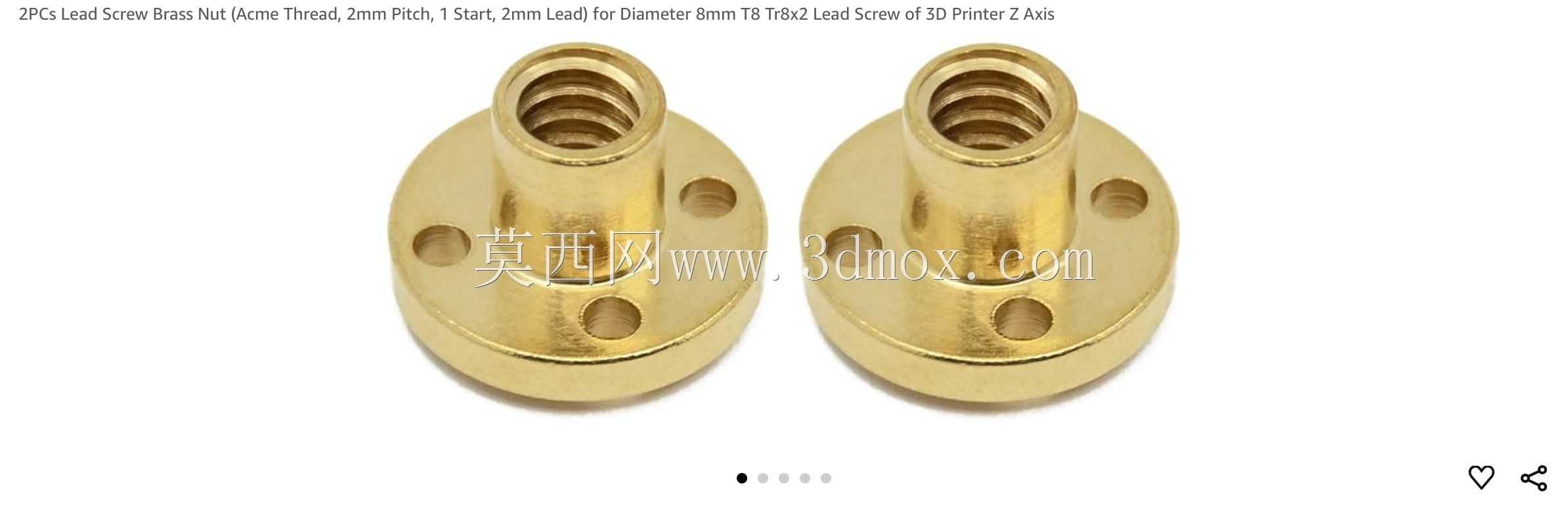

　　从实际装配角度看，该零件由下部法兰盘和上部同轴圆柱套两部分组成。法兰端面上预留多个安装孔，孔位围绕中心轴线均布，装配时螺钉从法兰侧穿入并锁紧到移动件端面，使螺母随负载一起沿丝杠轴向运动。上部圆柱段可伸入安装板的定位孔内，起到径向定位和承受侧向偏载的作用；当滑台受到轻微横向力时，圆柱配合面能够分担部分弯矩，避免螺纹啮合区单独承受不均匀载荷。

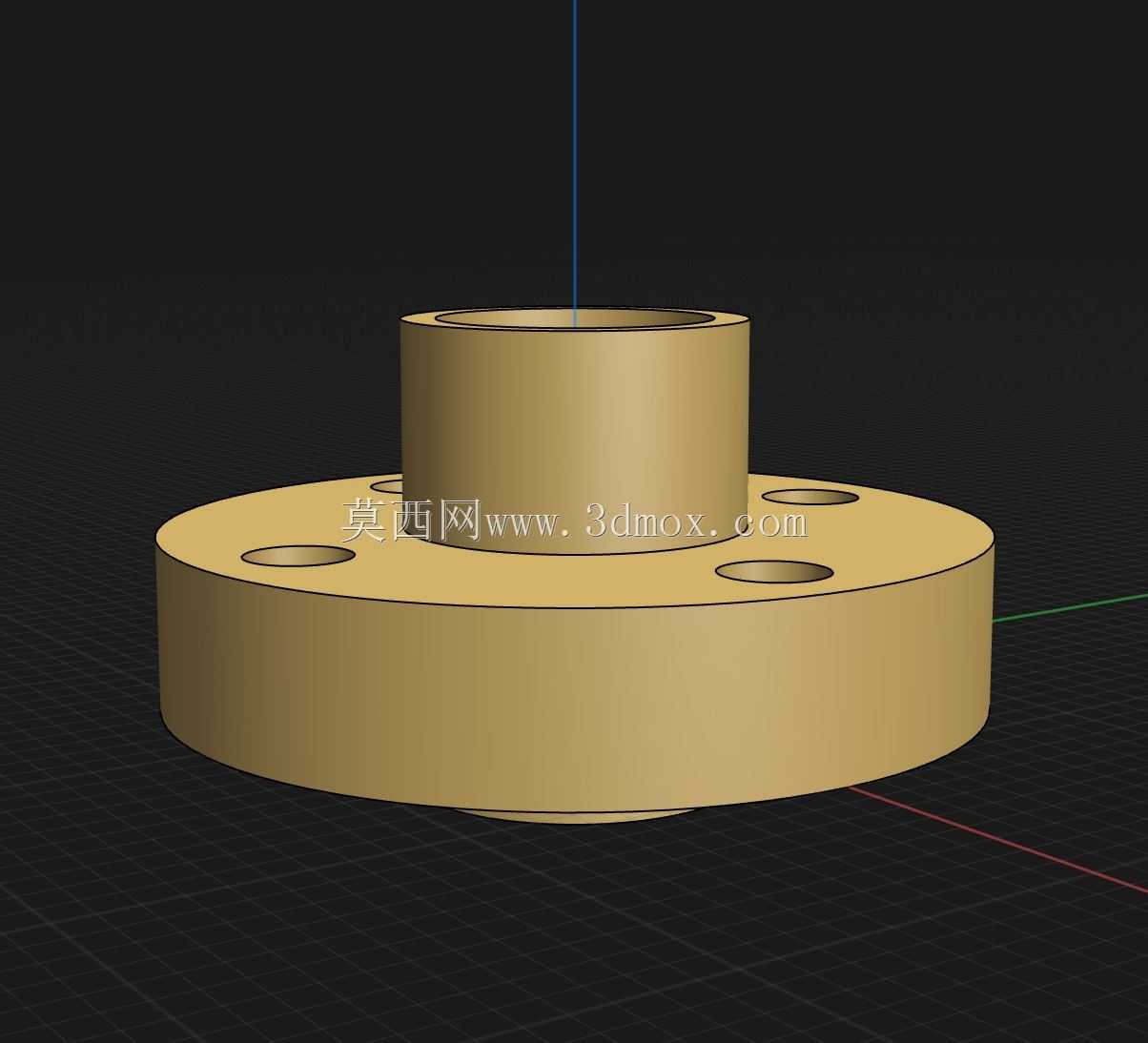

　　建模时先以丝杠公称轴线为基准建立中心孔，再按照T8梯形螺纹的牙型、螺距和配合间隙生成内螺纹特征。法兰盘厚度、外径和安装孔分布需要结合移动板尺寸确定：法兰外径过小会降低支承稳定性，过大则会增加运动部件重量并占用周边空间；安装孔中心圆应避开内螺纹牙底区域，同时保证孔边到法兰外缘有足够壁厚，防止拧紧螺钉时出现局部变形。上部套筒高度则根据啮合长度确定，合理的螺纹啮合圈数能够提高承载能力并降低磨损，但套筒过长会增加摩擦阻力和材料占用。

　　在传动功能上，T8丝杠常用于轻载、低速、定位精度要求适中的场合。螺母与丝杠配合后，通过牙面接触传递轴向力，法兰端面则负责把推力传递给工作台。设计中需要关注丝杠轴线与滑台导向方向的平行度，若安装时存在明显偏角，螺母局部牙面会提前磨损，法兰螺钉也可能受到交变剪切作用。因此在整机布局时，通常先固定导轨或光轴，再以导轨方向为基准安装丝杠支承座，最后将螺母法兰锁紧到滑台上，并在手动盘动丝杠确认无卡滞后再完全紧固。

　　安装边界方面，法兰下端面应与移动板贴合，配合面需保持平整，避免因切屑、毛刺或垫片不均造成螺母倾斜。上部圆柱外圆与安装板定位孔之间可采用小间隙配合，既方便装配，又能在一定程度上限制螺母摆动。法兰安装孔应略大于紧固螺钉直径，为装配时的微量对中留出调整量；但间隙不宜过大，否则高速往复或频繁换向时容易产生冲击噪声。

　　该结构也适合在多轴联动的小型数控机架中使用，例如X、Y、Z三个进给轴分别布置丝杠和法兰螺母，带动喷头、刀具或工件夹具完成定距移动。由于T8丝杠成本较低、加工和替换方便，法兰螺母又具备安装直接、定位可靠的特点，因此在轻量化设备中能够兼顾维护便利性和传动稳定性。结构建模过程中，将螺纹牙型、法兰孔位、同轴圆柱和端面倒角统一参数化，也便于后续根据不同螺距、安装板厚度或负载要求快速派生规格。
