带定位耳Dn80橡胶法兰密封垫片

　　现场做管路装配的人都清楚，公称通径80这一档法兰在给排水、循环水、低压工艺管线以及稳压设备进出口上用得极多，两片法兰对夹时最怕的就是垫片在拧紧螺栓过程中发生径向窜动——一旦内圈被挤入流道、外圈被压出法兰密封面，轻则试压时渗漏返工，重则密封面被压溃需要停线拆换。这款带单侧定位耳的Dn80橡胶密封垫片，正是针对这种装配痛点做的结构优化，而非常规光面圆环垫的简单复刻。

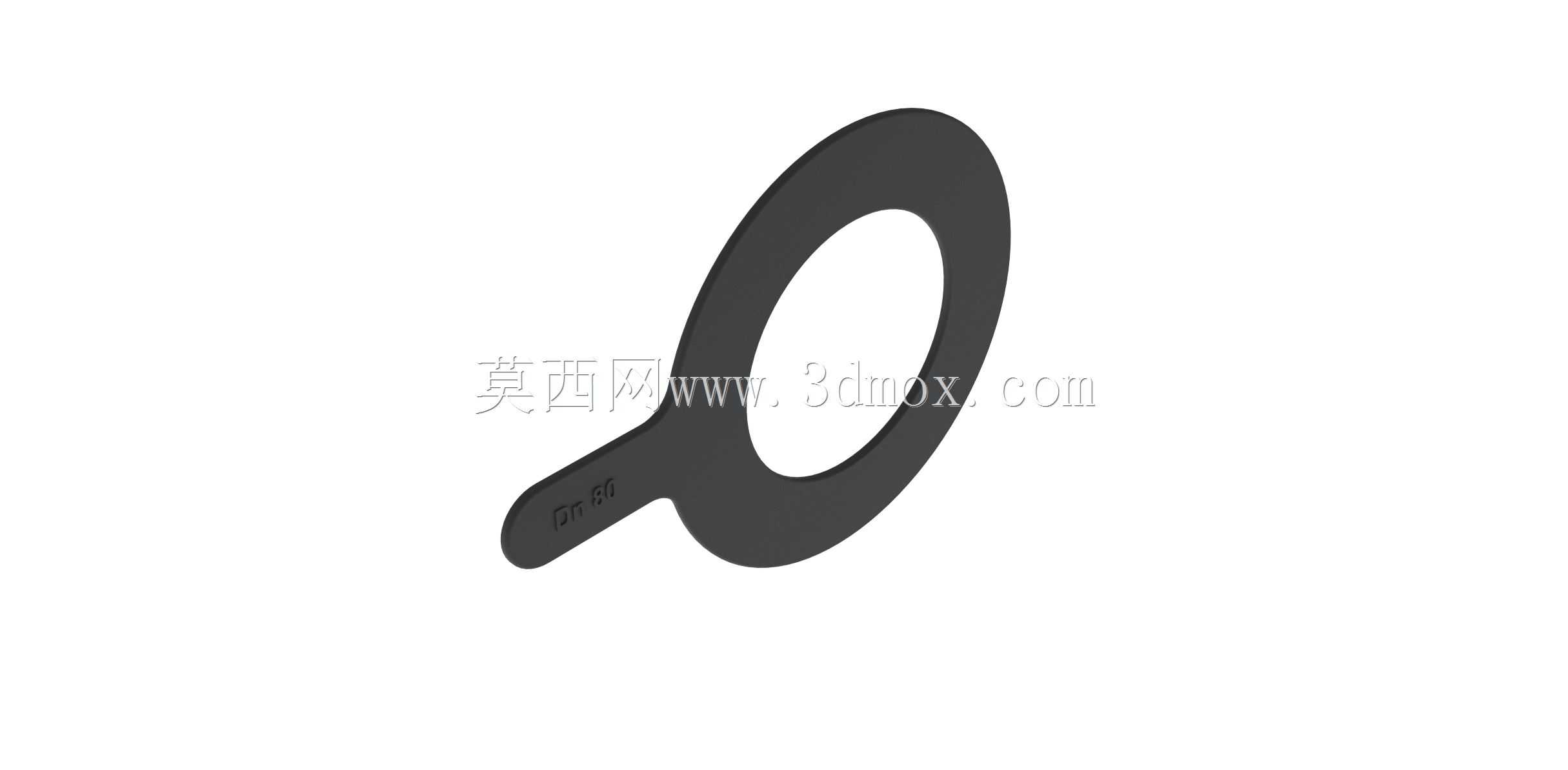

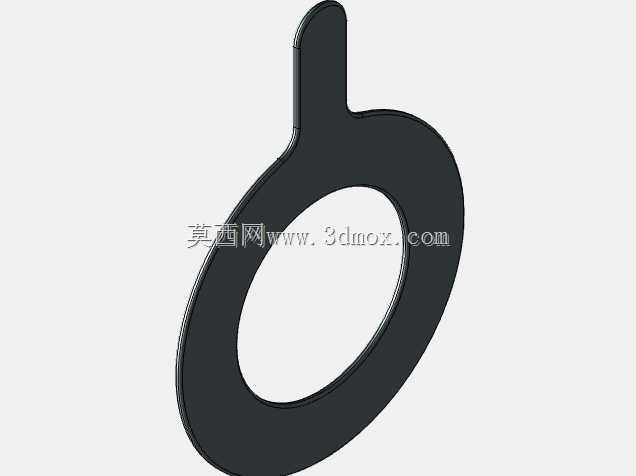

　　从三维模型呈现的几何特征看，主体是一只扁平环形垫片，厚度取3mm，材质为橡胶，环体一侧沿径向延伸出一只窄长的定位耳，耳片根部与环体外圆平滑过渡，耳面上压印有Dn标识。这个小耳朵不是装饰：在法兰对位、穿螺栓之前，工人可以把耳片卡在两片法兰外缘之间，或者让它自然垂在法兰外侧，垫片本体便被周向限位，拧紧成组螺栓时垫片不会跟着扭矩转动，也不会被流体或装配推力推入管腔。对于立式管道、仰装法兰这类手不容易伸进去扶垫片的工况，定位耳带来的装配便利性非常直接，一个人即可完成对位，无需额外手扶。

　　密封功能上，3mm厚度的橡胶垫属于软质静密封，依靠螺栓预紧力在法兰密封面之间产生弹性压缩变形，填平密封面上的微观刀纹、轻微锈蚀和平面度误差，从而阻断介质沿结合面的泄漏通道。相比纸质垫、石棉垫，橡胶垫回弹性能好，对法兰面粗糙度容忍度高，在水、空气、低压油气等常规介质中长期使用不易失弹；相比金属缠绕垫，它不需要很高的螺栓预紧力，对铸铁法兰、塑料法兰这类承压能力有限的配对件更为友好，不容易把法兰面压裂。Dn80对应的法兰密封面宽度有限，模型内环、外环直径的取值留出了足够的密封接触带宽，既保证内孔不缩径、不额外增加流阻，又避免外圆超出法兰面造成悬臂压不实。

　　建模思路上，这类零件属于典型的等厚薄壁回转体加局部特征，主体轮廓用草图绘制环形截面与定位耳外轮廓后一次性拉伸即可成型，耳片与环体交接处做小圆角过渡，避免直角处在硫化成型时产生应力集中、在反复拆装撕裂。耳端的规格标识采用凹陷压印特征，既便于库房领料时一眼辨认通径、防止Dn65与Dn80混料，又不影响密封面的平面度——标识全部落在耳片非密封区域，环形密封带上下两面保持完整平面，没有任何凸点或刻痕。

　　安装边界方面，选型时需要核对配对法兰的公称通径与密封面形式，Dn80垫片适配对应通径的平面或凸面法兰，螺栓孔分布圆不与垫片发生干涉；定位耳沿法兰径向朝外布置，周向位置可任选两螺栓之间的空隙，不会与螺栓、螺母碰撞。3mm的厚度决定了它适用于常规光洁度的法兰面，若密封面存在较深划痕或较大波浪变形，应先处理法兰面再装垫，而不是靠无限加大螺栓力矩硬压。装配时按对角顺序分次拧紧螺栓，让橡胶沿圆周均匀压缩，压缩量控制在橡胶厚度的合理弹性区间内，压得过死会让橡胶永久蠕变、失去回弹，压得不够则密封比压不足。

　　在稳压设备、泵阀进出口这类需要频繁拆装检修的部位，带耳垫片还有一个隐性好处：拆卸法兰时垫片往往粘在一侧法兰面上，光面圆环垫需要用螺丝刀沿缝隙抠，容易划伤密封面；而定位耳露在法兰外侧，直接捏住耳片一撕即可取下旧垫，更换效率明显提升，也减少了工具滑脱伤手的风险。日常维护中，橡胶件属于易损件，每次大修拆开法兰后原则上更换新垫，耳片上的通径标识也让备件管理更直观，整套结构虽小，却把密封、防错、快装三个需求在一个零件上整合到了一起。
