木工板材数控雕刻切割加工设备

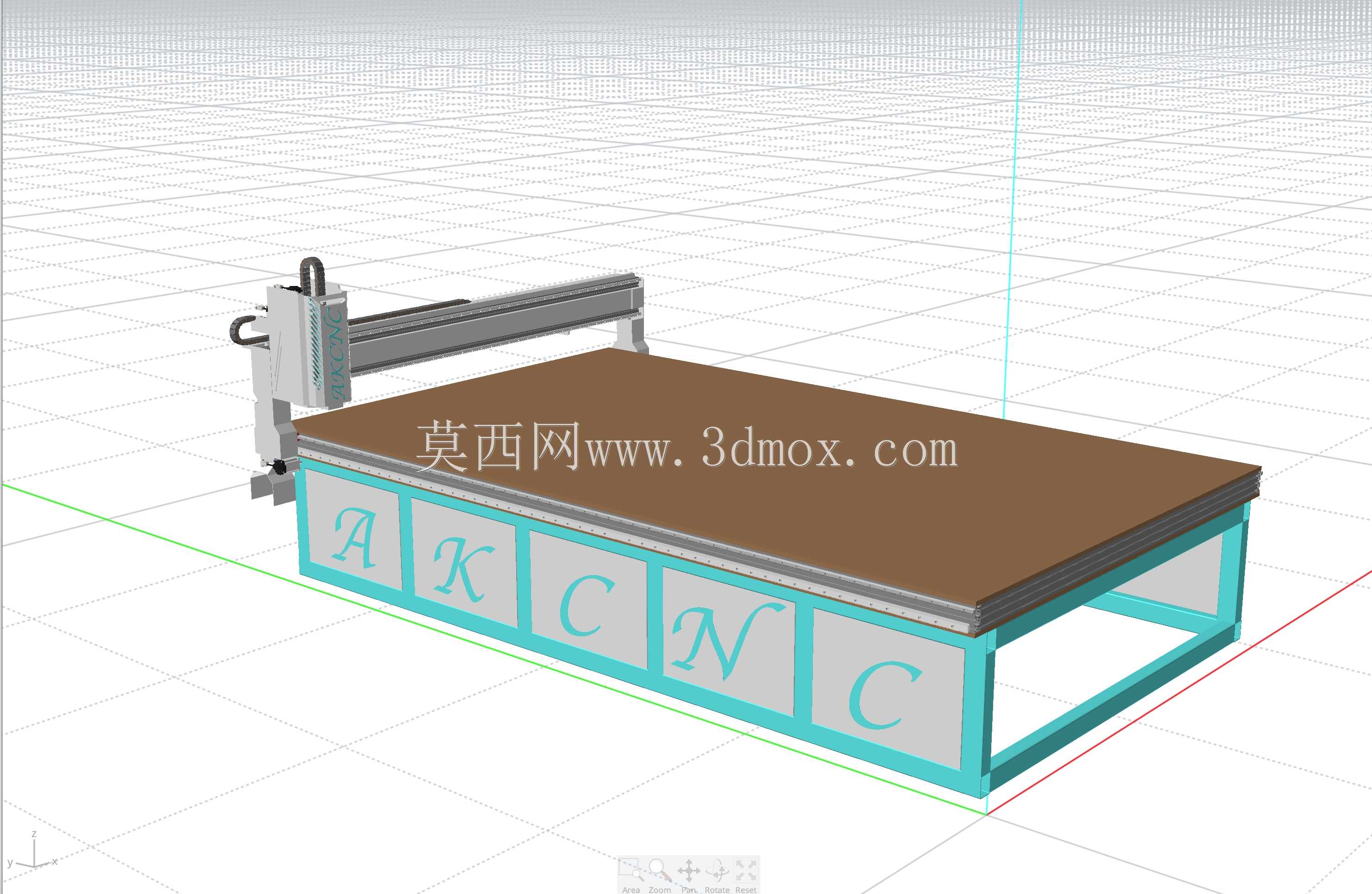

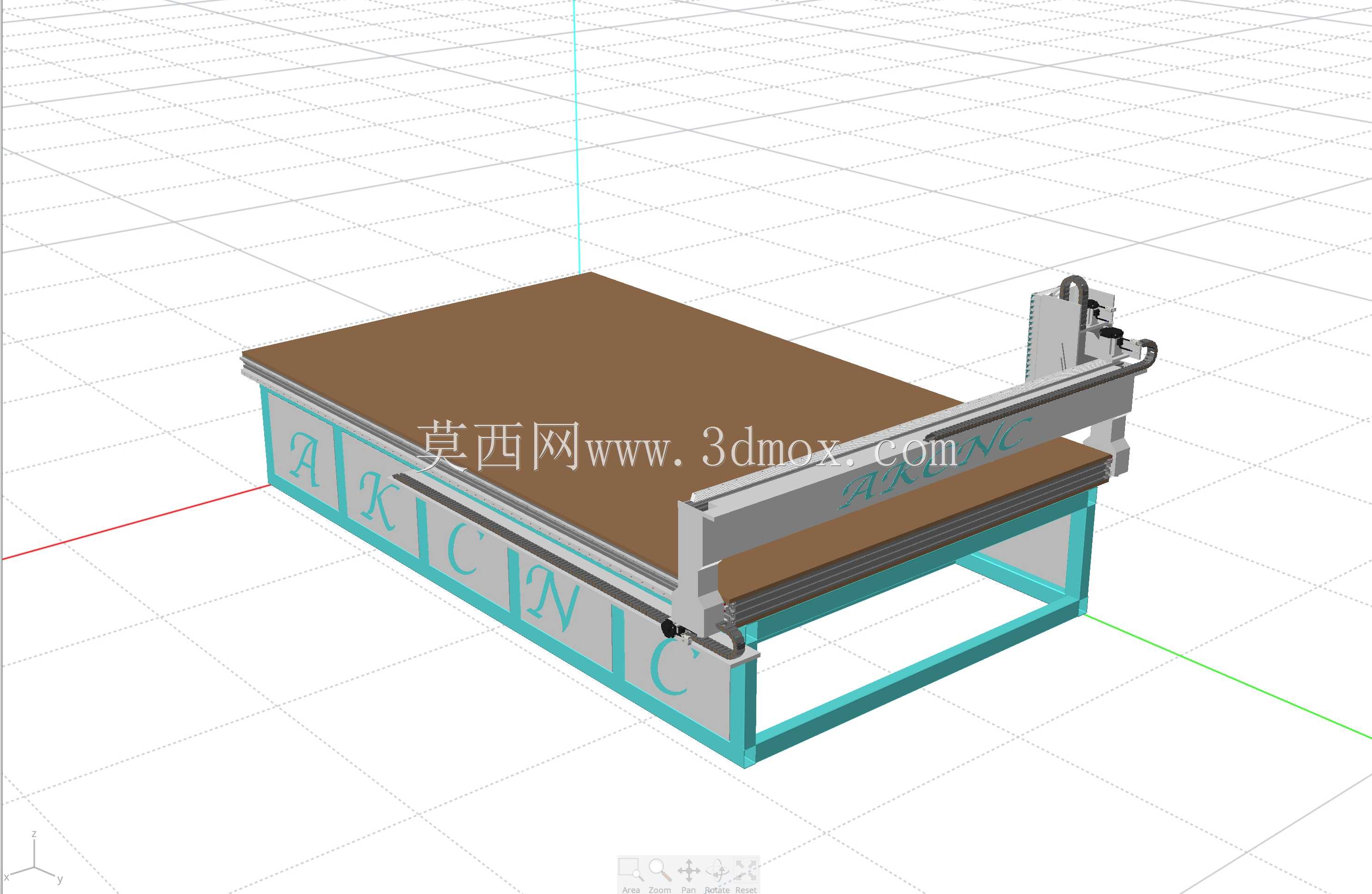

　　这套木工数控加工设备的整体布局围绕大幅面板材的平面加工展开，床身采用长条形矩形框架承载结构，工作台面铺设平整的棕色加工垫板，为中密度纤维板、实木板、人造板材等工件提供稳定的放置基准。设备的有效加工覆盖范围适配220厘米乘以350厘米的工作台尺寸，在布局规划时，龙门横梁沿床身长度方向做纵向进给，移动加工头沿横梁做横向进给，主轴端再完成垂直方向的进刀动作，三个运动轴的行程边界完全覆盖整张标准板材的加工区域，无需多次挪动工件即可完成整板的裁切、开槽与雕花作业。

　　从实际加工场景来看，这类设备广泛用于家具定制车间、木工装饰加工厂、广告板材加工工位，既可以完成二维轮廓的直线与曲线裁切，将整板分割为柜门、柜体侧板、装饰衬板等所需坯料，也可以执行三维浮雕、线型铣削、倒角修边等工序，替代传统手工推台锯与手持镂铣机的重复作业。加工时板材直接平铺在工作台面上，依靠台面的摩擦定位或者辅助压料装置固定，主轴带动不同规格的铣刀旋转，按照预设走刀路径逐层去除材料，切屑顺着刀具切削方向排出，床身下部的框架空间也可预留为除尘管路布设区域，对接木屑收集系统后能大幅减少车间内的悬浮粉尘。

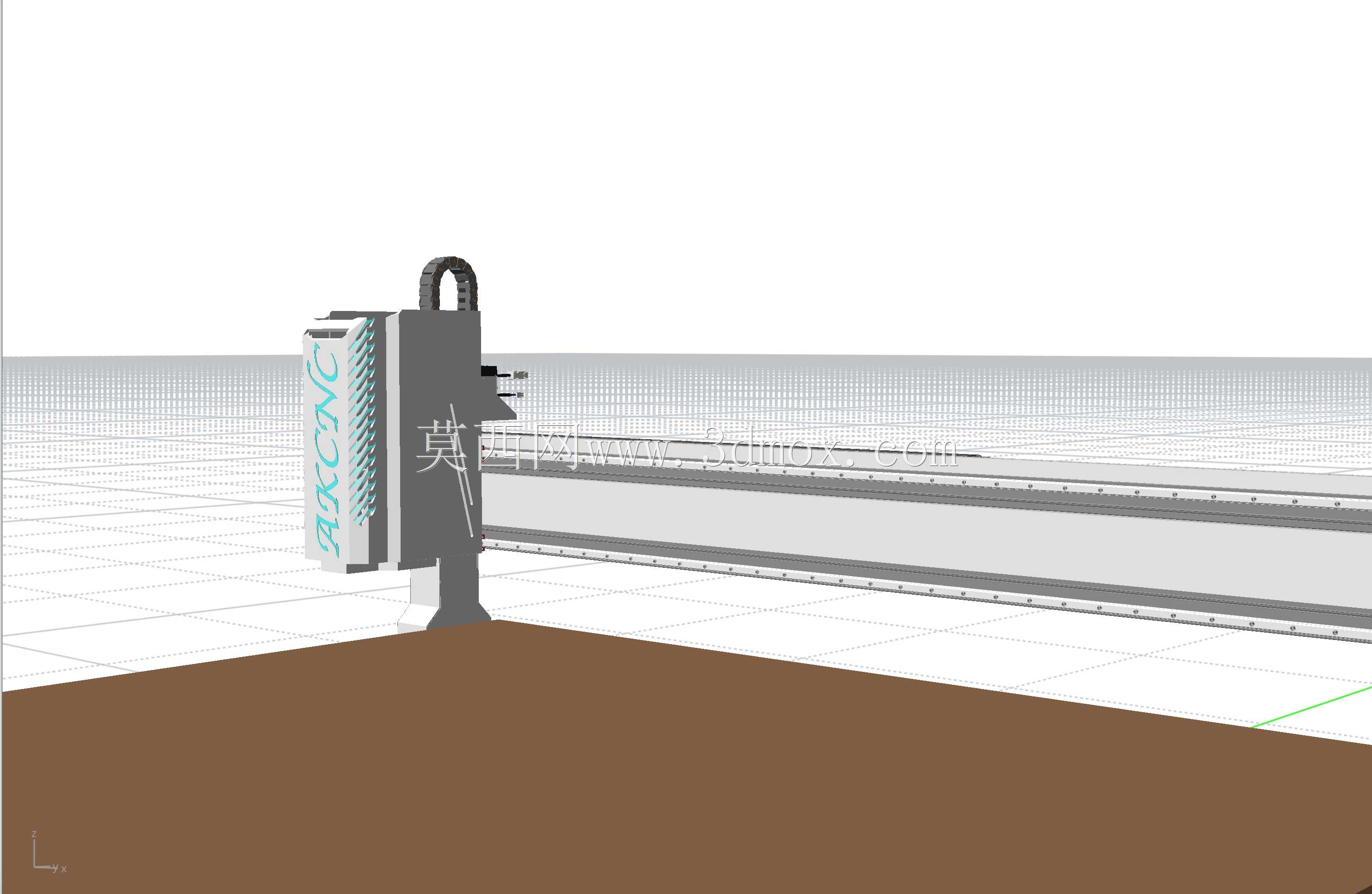

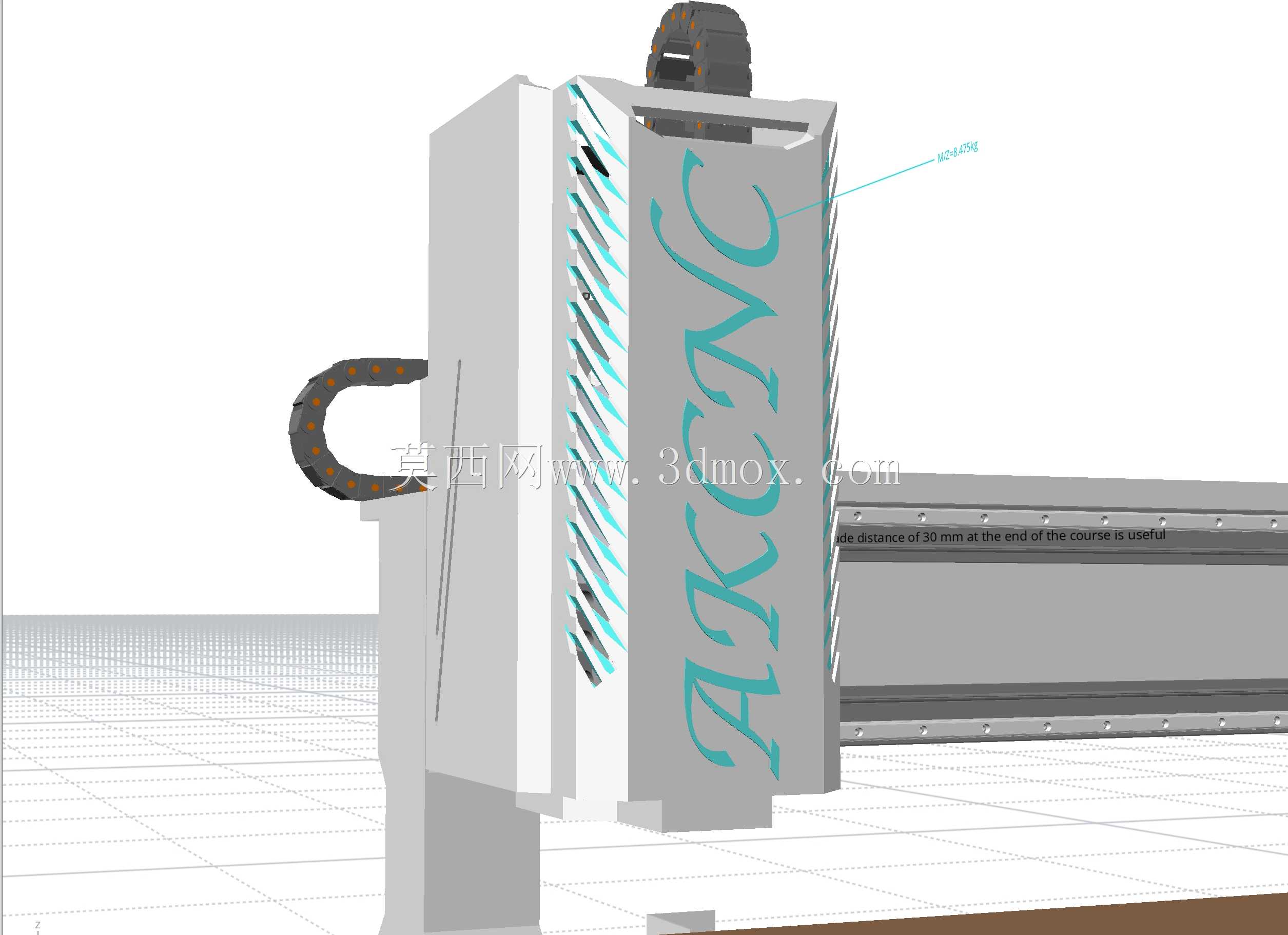

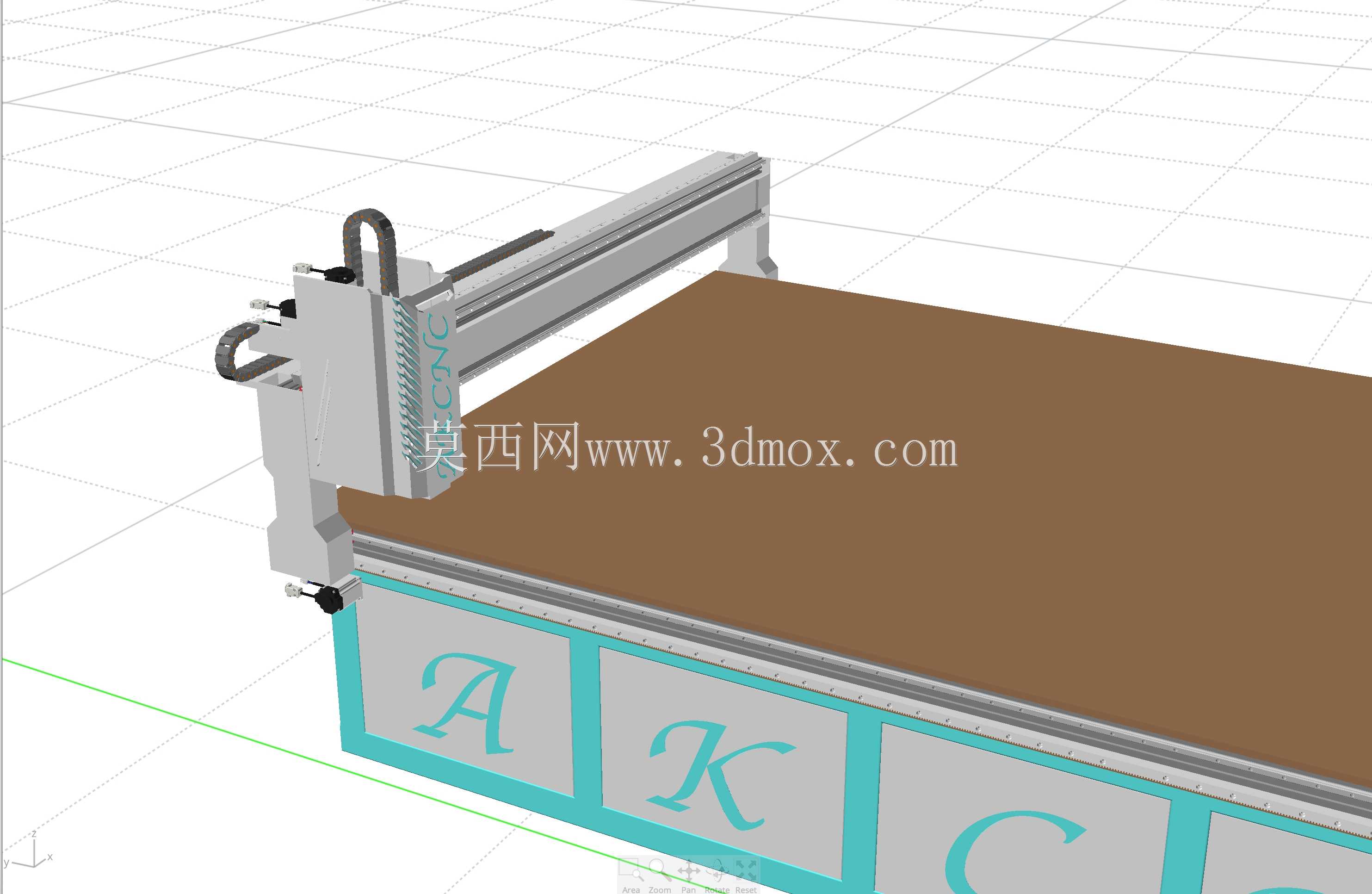

　　结构设计上，龙门的两侧支撑座跨接在床身两侧的纵向导轨上，横梁采用刚性足够的长梁结构，避免主轴高速移动与切削时产生挠曲变形；移动加工头集成主轴安装座与横向滑块，传动路径上可适配齿轮齿条或者同步带传动方案，兼顾长行程移动的平稳性与进给精度。床身框架外侧的围护面板既起到安全防护作用，避免操作人员误触运动部件，也能阻挡切削过程中飞溅的木屑，框架的分段式立面也方便后期检修时拆开，对内部导轨、传动件做润滑与维护。

　　在安装边界规划阶段，需要在设备四周预留足够的操作空间：设备正面留出上下料的操作距离，方便操作人员吊装、铺设整张板材；设备后侧与侧向留出检修通道，用于维护龙门驱动组件与主轴冷却管路；同时要考虑车间除尘管道、供电线路的排布位置，保证设备运行时工件转运、人员走动都不会干涉龙门的全行程运动。整机的刚性设计优先保障大尺寸板材加工时的台面平整度，长期运行后导轨的平行度、横梁的直线度都可以通过基准面重新校准，适配木工行业长时间连续切削的使用需求，从粗加工的快速开料到精加工的细腻雕刻都能稳定完成。
