桌面数控雕刻机多工位笔式刀架

　　这套结构针对桌面级小型数控雕刻机的主轴侧装空间做适配，核心解决小型CNC设备在绘图、标记、轻量刻划作业中，无法快速切换笔类执行端的痛点。日常加工场景里，3018与3040两款桌面机型常被用于PCB线路板描线、软质材料打标、手写图案复刻、教学演示绘图等工序，常规ER夹头装夹画笔时，需要反复拆装主轴螺母、调整笔身伸出长度，换笔过程中Z轴对刀基准偏移，每次更换都要重新清零，小批量多工序作业里辅助耗时占比远超实际加工时长。

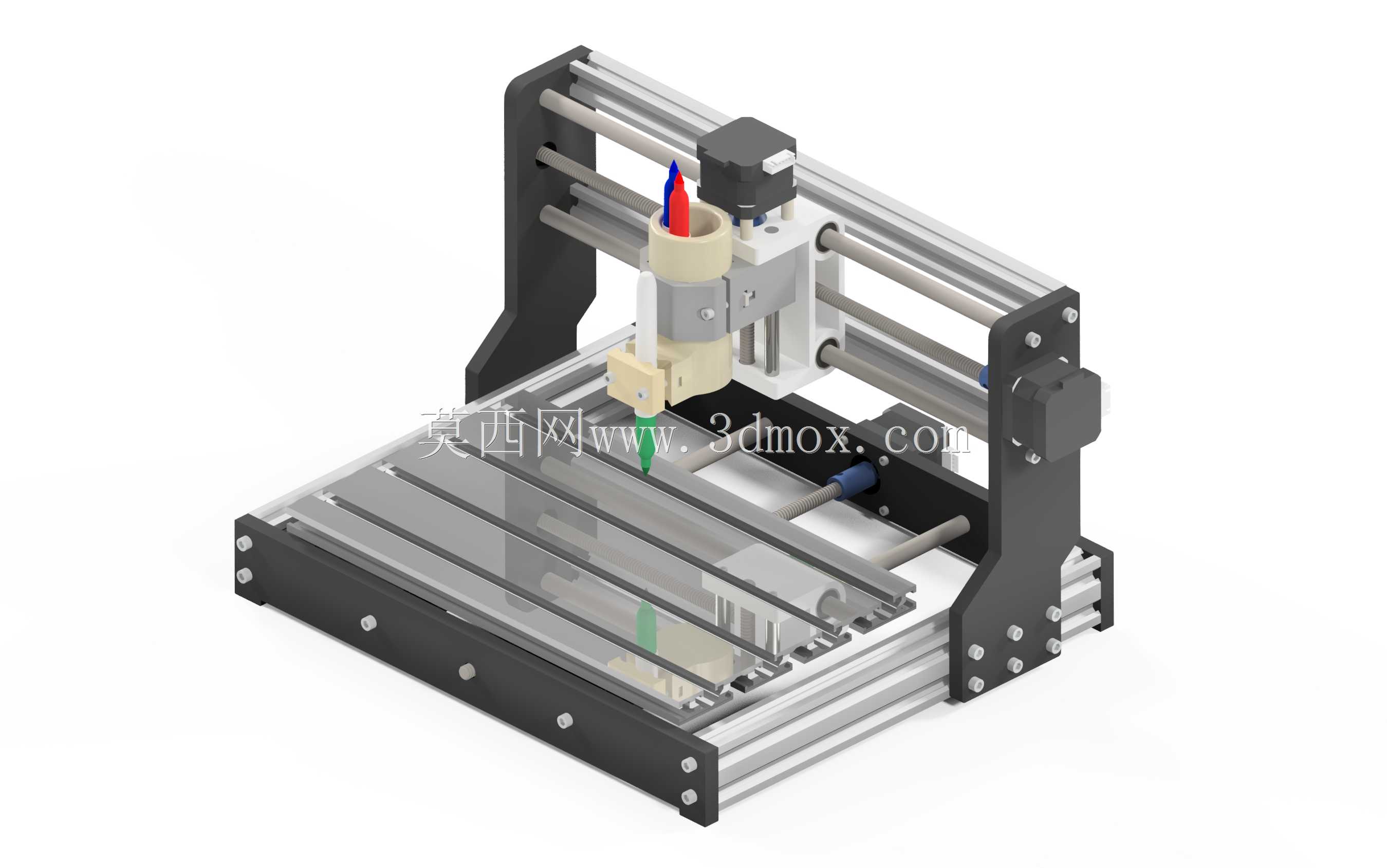

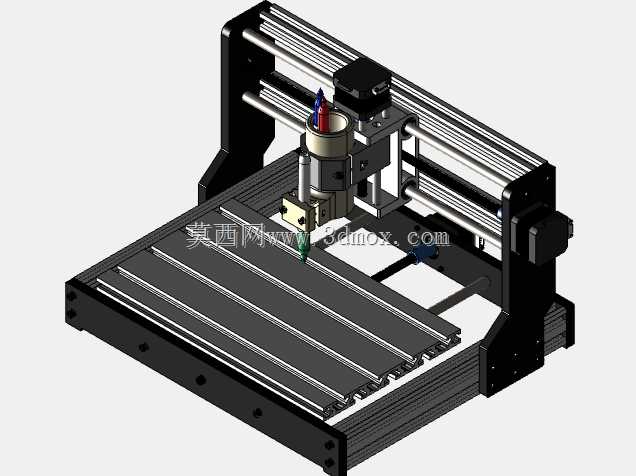

　　笔架本体采用分体式夹持设计，安装基准直接贴合主轴电机的固定座端面，不需要改动设备原有龙门、滑台的任何安装孔位，也不用拆除原有主轴组件，仅通过两颗锁紧螺钉即可完成整机固定，安装边界完全避让主轴的上下运动行程，Z轴全行程移动过程中，笔架与龙门横梁、拖链、限位开关均保留至少3mm安全间隙，不会出现运动干涉。夹持位采用并排多工位布局，可同时容纳记号笔、绘图水笔、刻线针三种不同执行工具，每个夹持位独立配置弹性顶紧结构，笔身装入后靠侧向尼龙顶丝锁紧，不会夹裂塑料笔杆，也不会出现加工过程中笔身打滑下坠的问题。

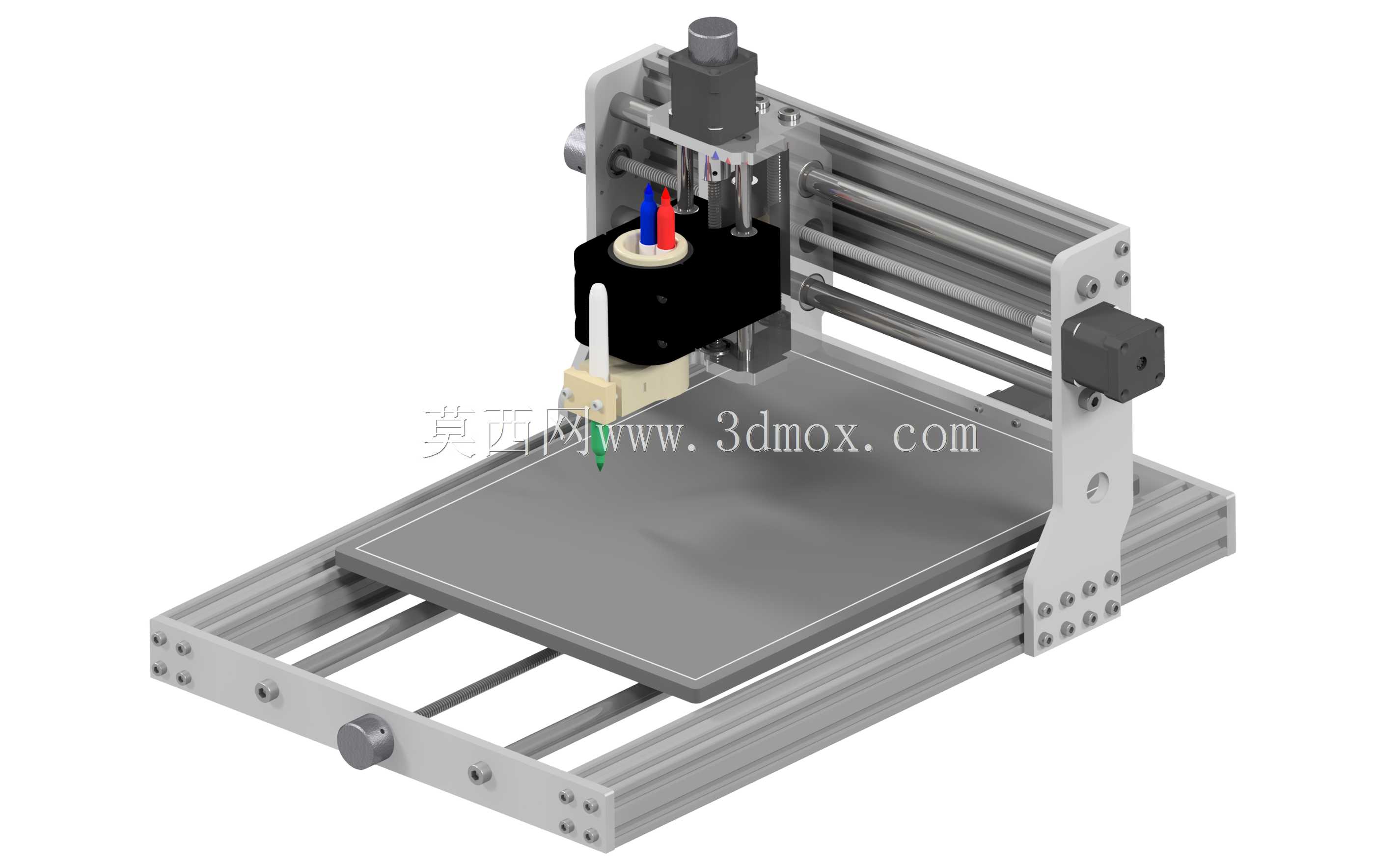

　　设计阶段优先考虑了不同笔具的直径兼容范围，夹持孔做了阶梯避让，常规直径8mm到12mm的市面通用画笔、马克笔、刻针都能直接装夹，不需要额外定制转换套。笔的伸出长度预留了15mm浮动余量，配合Z轴下刀深度设置，笔尖接触工件表面时可通过微小弹性回缩缓冲压力，避免硬接触戳破纸张、软铝箔或者压坏薄木板工件表面。和常规改装的单一支架不同，这套结构的工位排布沿X轴方向依次错开，换刀时设备仅需移动X轴到对应笔位正上方，配合Z轴小幅抬升就能完成不同笔具的工位切换，不需要人工手动拆装，可直接在控制代码里编入换笔路径，实现多颜色绘图、不同深度刻线的全自动工序流转。

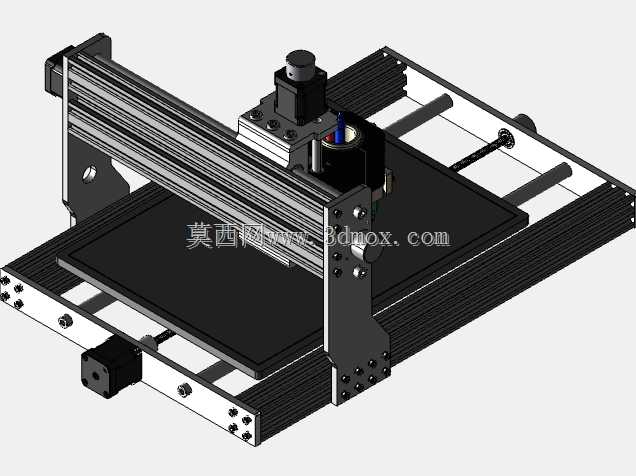

　　从整机适配边界来看，3018机型的主轴安装座孔距为20mm，3040机型的对应安装孔距为24mm，笔架的安装腰孔做了长槽调节设计，可覆盖两款机型的孔位差异，同一款支架能直接在两种设备上通用，不需要单独开模制作两个版本。支架主体采用轻量化铝合金板材加工，整体重量控制在180g以内，不会给Z轴滑台增加额外负载，不会影响原有步进电机的提升扭矩，长时间运行也不会出现Z轴丢步、下坠的问题。走线位置完全避让主轴的散热风道，不会遮挡电机散热片，连续长时间作业时电机温升和改装前保持一致。

　　实际使用场景中，教育机构的数控实训课上，学员可以用这套笔架直接在A4纸、亚克力覆膜表面绘制刀路轨迹，提前验证G代码路径是否正确，不用直接上刀具切割，避免新手操作失误断刀、切废工件；广告工作室的小批量打样工序里，可以换装不同颜色画笔直接在瓦楞纸、不干胶表面绘制标识草稿，确认位置后再换切割刀走裁切工序；手工作坊的个性化打标场景里，换装硬质合金刻针，就能在皮革、软木、薄铝片表面划出浅标记，不需要启动高转速主轴，噪音和能耗都大幅降低。结构上所有棱角都做了倒圆角处理，安装调试时不会划手，夹持位的开口朝向设备外侧，更换笔具时伸手即可操作，不需要探到设备龙门内侧，操作空间充足。整套结构没有复杂的联动部件，日常维护仅需偶尔检查顶丝是否松动，没有易损件，长期使用稳定性可靠。
