哈斯数控雕刻加工坯料工装结构

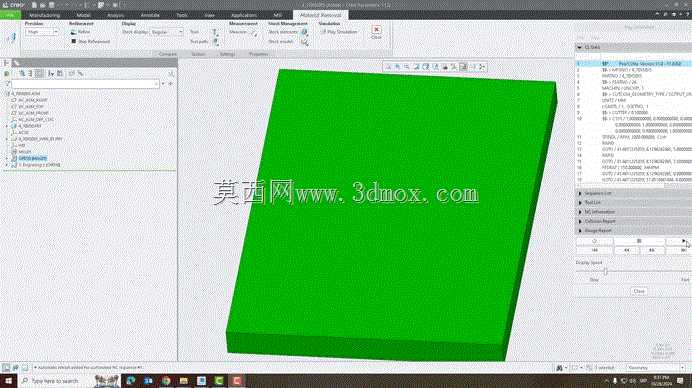

　　在中小型数控铣削与雕刻加工现场，坯料的定位稳定性往往比刀路本身更直接影响成品一致性。这个结构围绕哈斯加工中心的常规工作台使用条件展开，主体呈现为一块厚实的矩形承载块，绿色实体区域对应待加工或模拟加工的板状坯料，块体棱边保持规整，底面平整，适合直接放置在机床工作台上，再通过压板、虎钳或真空吸附方式完成固定。

　　从实际用途看，这类结构主要服务于浮雕、标识刻字、轻型开槽、平面轮廓铣削等CNC雕刻任务。板状坯料厚度方向预留了足够的夹持与吃刀余量，上表面作为主要加工面，能够承接二维刻线、浅型腔和小幅三维曲面加工。设计时没有加入复杂内腔，而是优先保证材料实体连续性，这样在高速小刀具进给时，工件自身刚性更足，可减少薄板振刀、边角让刀和表面波纹。

　　结构外形以长方体为基础，长宽边界需要与机床行程、夹具开口以及刀具安全区域共同匹配。坯料装入虎钳时，两侧夹持边应保留连续平直接触面，避免只夹持局部造成受力偏载；若采用压板固定，四角附近应留出压脚空间，且压板不能进入主轴刀柄的运动包络。对于雕刻类工序，Z向高度尤其需要提前核算：坯料厚度、垫铁高度、刀柄伸出长度和刀长补偿共同决定安全间隙，若工件顶面过高，快速移动时容易发生刀柄与夹具干涉。

　　建模思路上，矩形块体虽然简单，却需要把工程边界表达清楚。底面代表与工作台或夹具接触的基准面，顶面代表加工坐标设定面，四个侧面可作为找正和对刀参考。实际生产中，操作员通常会先以底面建立支撑，再通过寻边器拾取两侧边确定工件坐标系，最后在顶面设定Z零点。三维模型若只给出视觉形状而忽略这些基准关系，后编程阶段就难以直接判断装夹方向和安全高度。

　　这类坯料结构还适合用于刀路仿真前的装配检查。将板料放入哈斯机床虚拟工作台后，可以核对主轴头、刀夹、夹具与工件之间的相对位置，尤其是在加工靠近边缘的小字或细槽时，刀具路径容易延伸到夹持区附近，需要通过模型提前发现压点与刀路冲突。若使用真空吸盘，板料底面的平面度和覆盖面积会影响吸附稳定性；若使用机械夹紧，则要关注夹紧力不能让薄件产生拱起。

　　从加工工艺角度，雕刻工序常采用小直径刀具，进给轻快但单次切深有限，因此坯料本身的阻尼和固定可靠性非常关键。厚板结构能够提供较好的吸振能力，适合铝合金、铜、塑料、代木等材料的轻切削场景。对于需要多面翻面加工的零件，矩形外轮廓还能作为重复定位依据，翻面后通过同一组侧边找正，可降低二次装夹带来的位置偏差。

　　整体来看，该结构并不追求复杂外观，而是把CNC雕刻现场最基础的坯料承载、装夹避让、坐标设定和加工安全问题集中体现出来。对结构设计人员而言，它可作为数控加工前的工装验证对象；对编程人员而言，它能帮助确认刀路范围、夹持位置和主轴运动边界；对设备选型人员而言，也可通过坯料尺寸快速判断哈斯机床工作台行程、夹具规格和刀具长度是否满足加工要求。
