细丝对接火焰焊接定位工装夹具

　　在电子线束加工、微型传感器引线制作、热电偶丝对接以及细小金属线材熔接工位中，两根直径不足一毫米的细丝要保持同轴、端面贴合且在火焰加热过程中不发生偏移，一直是手工焊接里比较棘手的环节。常规台虎钳夹持行程过大、钳口刚性接触容易压伤细线，普通镊子全靠手指施力，加热时手部轻微抖动就会让熔接位置错位，这套细丝焊接定位工装正是针对这类精细作业场景设计的辅助夹持器具。

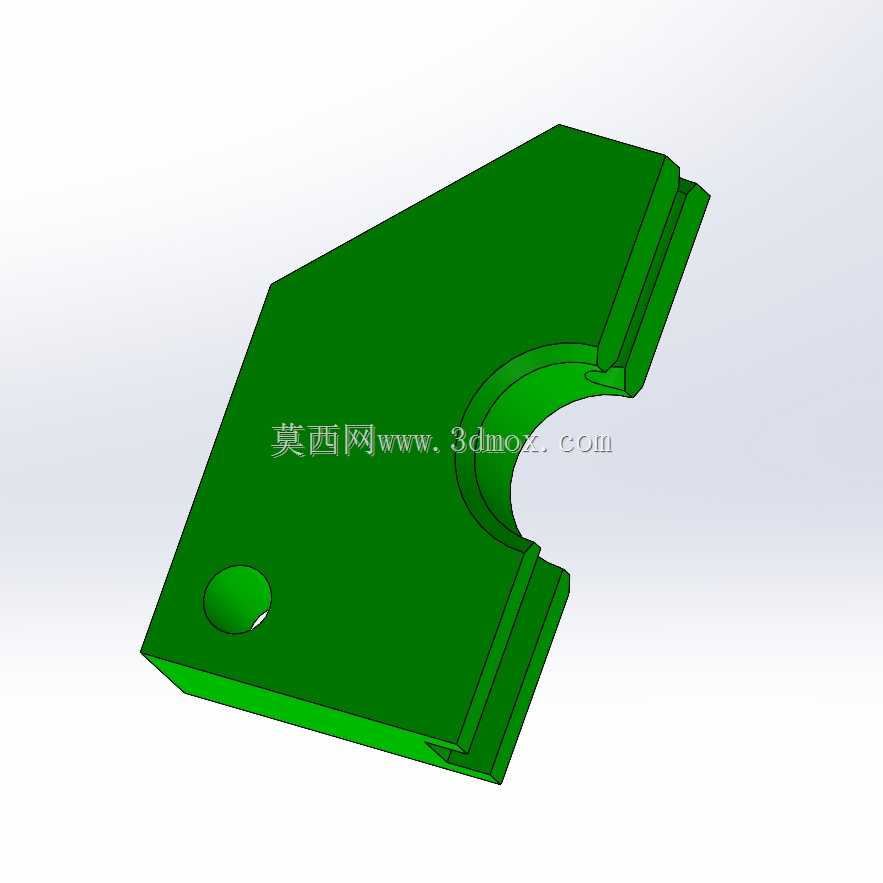

　　工装主体采用多边形平板基座作为承载骨架，基座中部开设圆形贯通孔，焊接时火焰可从孔位下方或侧方对准两根细丝的对接端面，避免平板本体直接遮挡焰流，同时让受热区域集中在对接点，减少热量向夹持端传导。基座一侧设置长条状压条，压条两端通过两颗内六角紧固螺钉与基座锁紧，压条与基座贴合面之间形成平直的走线槽位，两根待焊细丝分别从基座左右两侧穿入，在中部圆孔位置完成端面对接。

　　实际作业时，先松开两颗紧固螺钉，将压条抬起微小间隙，把两根待连接细丝分别沿基座表面的走线方向送入，调整两根丝的端面在圆孔中心处完全贴合，确认同轴度无明显弯折后，依次拧紧两端螺钉，压条均匀下压将两根细丝的邻近段牢牢压合在基座平面上。此时两根细丝的对接端点悬空在圆孔区域，既不会被压条遮挡，又能保证两端线材轴线处于同一直线，焊工手持火焰焊枪从圆孔侧方对准对接点加热，焊丝熔融后自然填充接缝，全程线材不会因气流冲击、手部触碰发生移位。

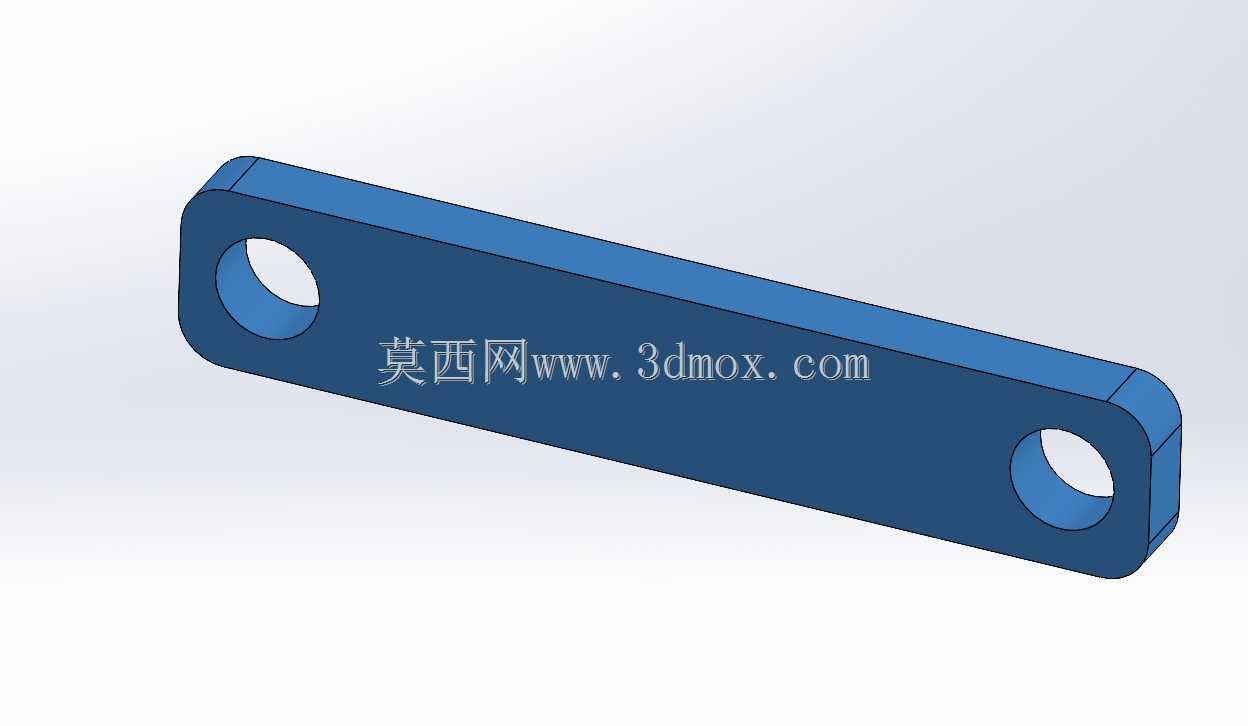

　　基座的多边形轮廓做了切角处理，相比整圆板材更节省原材料，同时平直侧边可平稳放置在工作台面，不会随意滚动。压条选用长条形金属件，两端螺钉的锁紧力通过压条均匀分布到线材接触区域，相比单点夹持，不会出现细线局部被压断、夹变形的问题。两根螺钉的排布间距经过适配，压条锁紧后中部施压区域刚好覆盖两根细丝的夹持段，不会在对接位置附近产生额外遮挡。

　　从安装边界来看，工装整体厚度较薄，平放时占用工作台面面积小，侧边可适配小型台钳临时固定，也可直接通过基座上的预留孔位锁附在专用焊接工作台架上。走线方向沿基座长轴贯通，细丝从两侧伸出的长度可根据作业需求自由调整，不受工装本体行程限制，无论是几厘米长的短引线还是数米的长线材，都可以完成端部对接。中部圆孔的直径兼顾了火焰操作空间与基座支撑强度，孔径过小会限制焊枪喷嘴的调整角度，孔径过大则会降低基座对细丝端部的支撑刚性，该尺寸在精细线材焊接作业中适配性较强。

　　设计过程中优先考虑了精细作业的操作便利性：压条开合行程仅需松开螺钉数圈即可抬起，穿丝、对位、锁紧的动作流程可在数秒内完成，适配小批量多批次的线材焊接作业。工装各零件结构简单，无复杂曲面与易损传动部件，日常使用中仅需清理焊接飞溅的氧化物，在压条与基座贴合面出现磨损凹痕后，可直接磨削平面修复或单独更换压条，维护成本极低。针对不同直径的细丝，可通过调整螺钉锁紧力矩改变压条下压力，夹持细漆包线、热电偶丝、金属毛细管时都能做到固定牢靠且不夹伤线材，在电子装配、仪表元件制作、实验室线材试样对接等场景中都能稳定发挥定位作用。
