多工位阵列式工件定位夹持工装

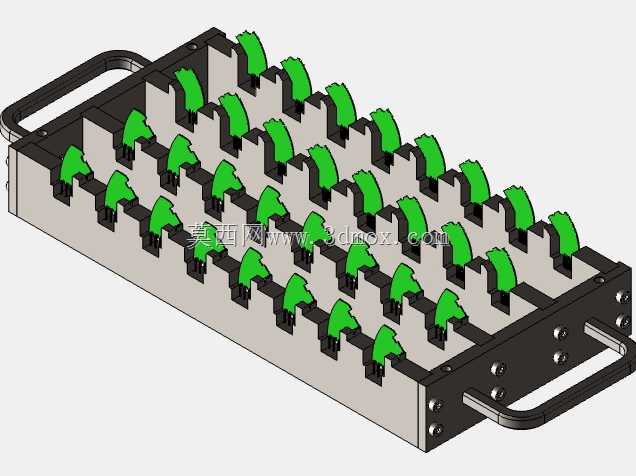

　　这套多工位阵列式定位夹持工装，主要面向批量小件的机加工、装配、检测以及产线周转场景，在电子接插件、小型五金件、精密冲压件的工序流转里使用频率很高。工装本体采用框式基座加双侧提手的结构，基座四周做了加厚围边，既承担整体刚性支撑，也能在堆叠、转运过程中保护内部排布的定位组件，避免工位受外力磕碰出现偏移。

　　从实际产线布局来看，这类工装最核心的价值是把原本单工位逐件装夹的操作，改成整盘阵列式批量定位，作业人员只需将待加工工件依次放入对应定位槽，配合上方阵列排布的弹性压块完成侧向与竖向约束，一次装夹即可完成数十件工件的同工序加工，大幅减少单件装夹的辅助工时。在CNC精加工工位，整盘工装可以直接通过基座底面的定位销孔与机床工作台对位，不需要反复找正；在视觉检测工位，统一的工位间距能让检测设备按照固定步距逐点采集工件数据，无需额外做视觉坐标标定；在流水线周转环节，两端的折弯提手方便作业人员徒手搬运，也适配常规料架的层距摆放。

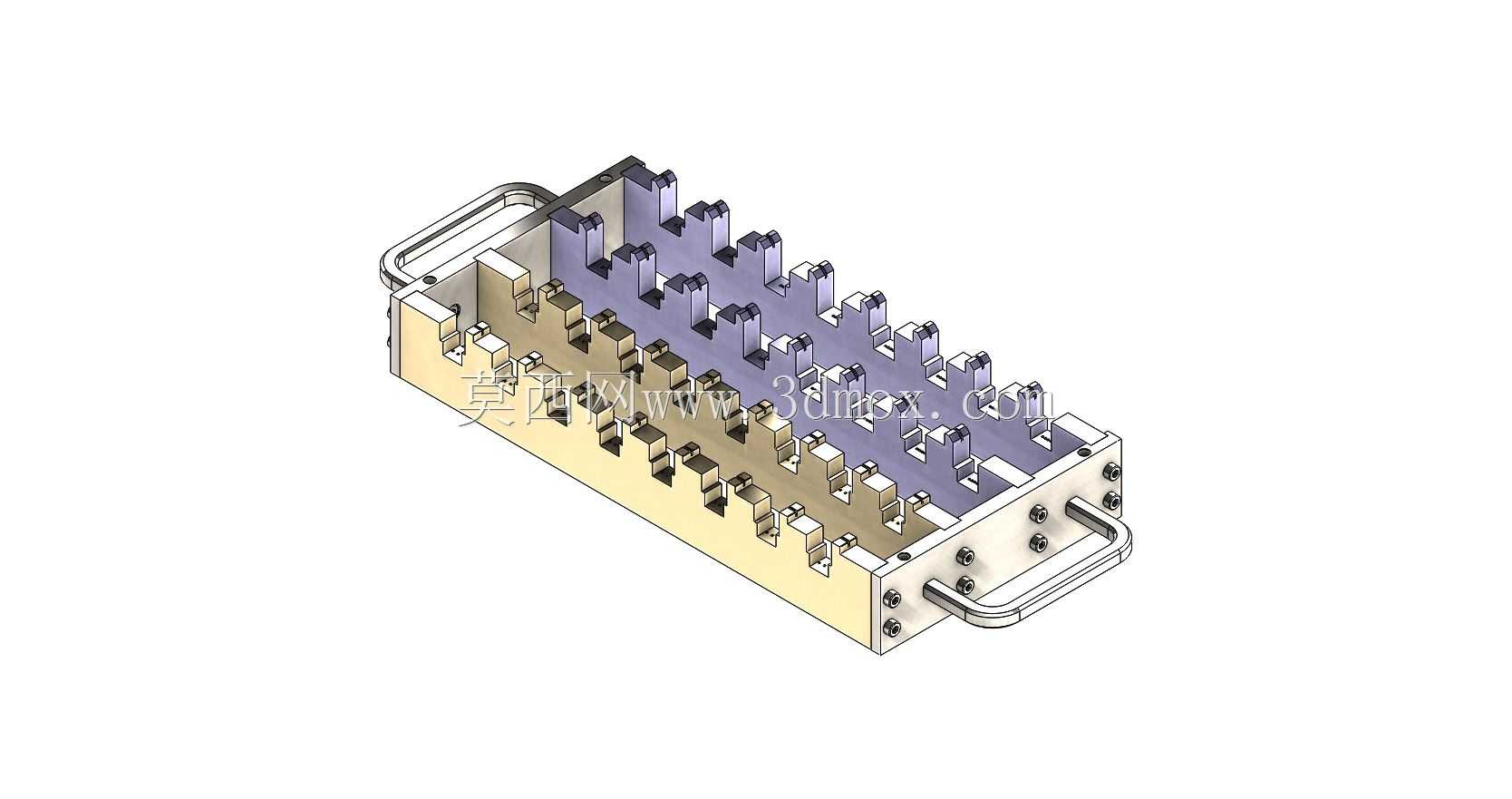

　　结构设计上，工装的定位单元采用高低分层排布逻辑：下层米黄色基座部分加工出与工件外形匹配的仿形定位槽，槽体侧边预留了取件缺口，工件放入后侧向自由度被完全限制，取件时手指可以伸入缺口直接抬起工件，不需要额外撬取；上层紫灰色的阵列压块组件通过紧固件固定在基座上方，每个压块对应一个工位，压头位置做了让位斜角，工件放入时可以顺着斜面滑入定位位，压块的弹性补偿量可以抵消工件本身的厚度公差，避免过定位压伤工件表面。基座侧面均匀布置了多组紧固螺钉，将上下两层组件锁合为整体，长期使用出现局部压块磨损时，可以单独拆卸对应工位的压块更换，不需要整盘报废，维护成本更低。

　　安装边界方面，工装整体为长条形矩形布局，长宽比例适配常规小型加工中心的工作台行程，基座底面做了平整加工，放置在工作台面上可以保证整体平面度，四周预留的装夹槽位可以直接配合机床压板固定，也可以在底面加装定位销，与工装上的预装孔位配合实现快换。双侧提手采用圆钢折弯成型，两端通过螺钉固定在基座侧壁，提手的握持高度高出工装顶面，搬运时手部不会触碰上方突出的压块组件，也不会刮蹭到已装夹的工件。

　　设计过程中优先考虑了工位的一致性：所有定位槽的加工采用同一坐标系下的数控铣削完成，相邻工位的间距公差控制在很小的范围，保证自动化设备的机械手取放料时，每个点位的坐标偏差都在机械手的允许补偿范围内；压块的排布方向统一，压合力的方向垂直于工件的定位基准面，避免装夹过程中工件出现翘起、移位。基座围边的高度略高于内部定位组件，当多个工装叠放时，上层工装的底面可以落在围边顶端，不会压到内部的工件与压块，空盘堆叠时也能大幅减少占用的仓储空间。针对加工过程中产生的切屑与切削液，定位槽周边预留了排屑间隙，清理时可以直接用压缩空气吹扫，切屑不会卡在定位缝隙里，日常维护的操作难度很低。
