得伟 ToughSystem2.0 三格 Gridfinity 嵌套收纳杯

　　现场维修班组的工具车、移动工具箱和工位边柜里，最容易失控的不是大型电动工具，而是批头、短接杆、内六角、扎带、钻头、垫片这类高频散件。箱体内部如果只用原厂大隔舱，小件会在搬运、起吊和车辆颠簸中混作一团；每次开盖翻找，既打断装配节奏，也容易让精密刃口互相磕碰。这个嵌套收纳杯就是针对得伟 Tough System 2.0 箱体内空间做的分格承托件，把原本偏深、偏整的储物区拆成三个可独立取放的浅槽，使散件按长度、用途或使用频率分区。

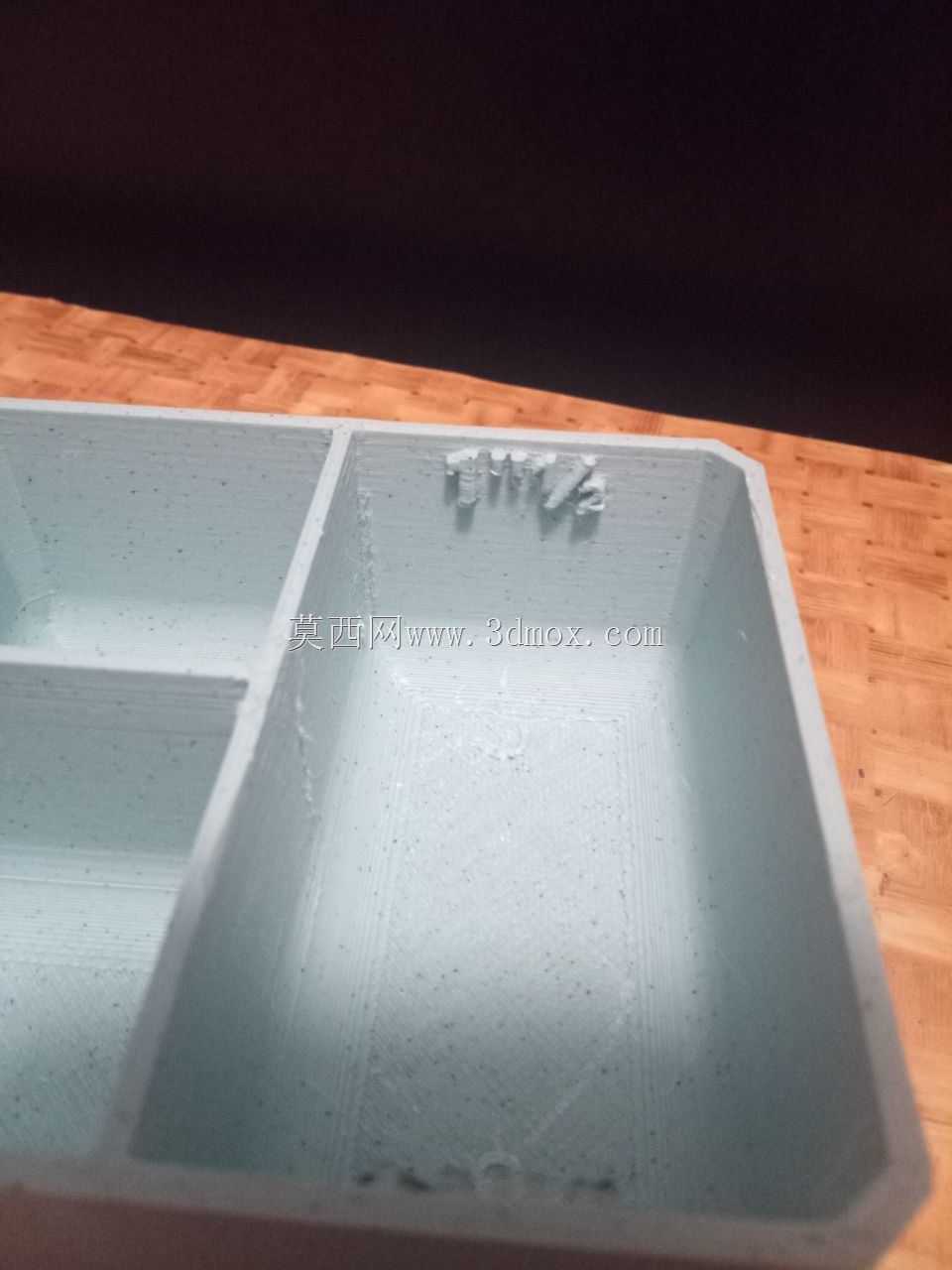

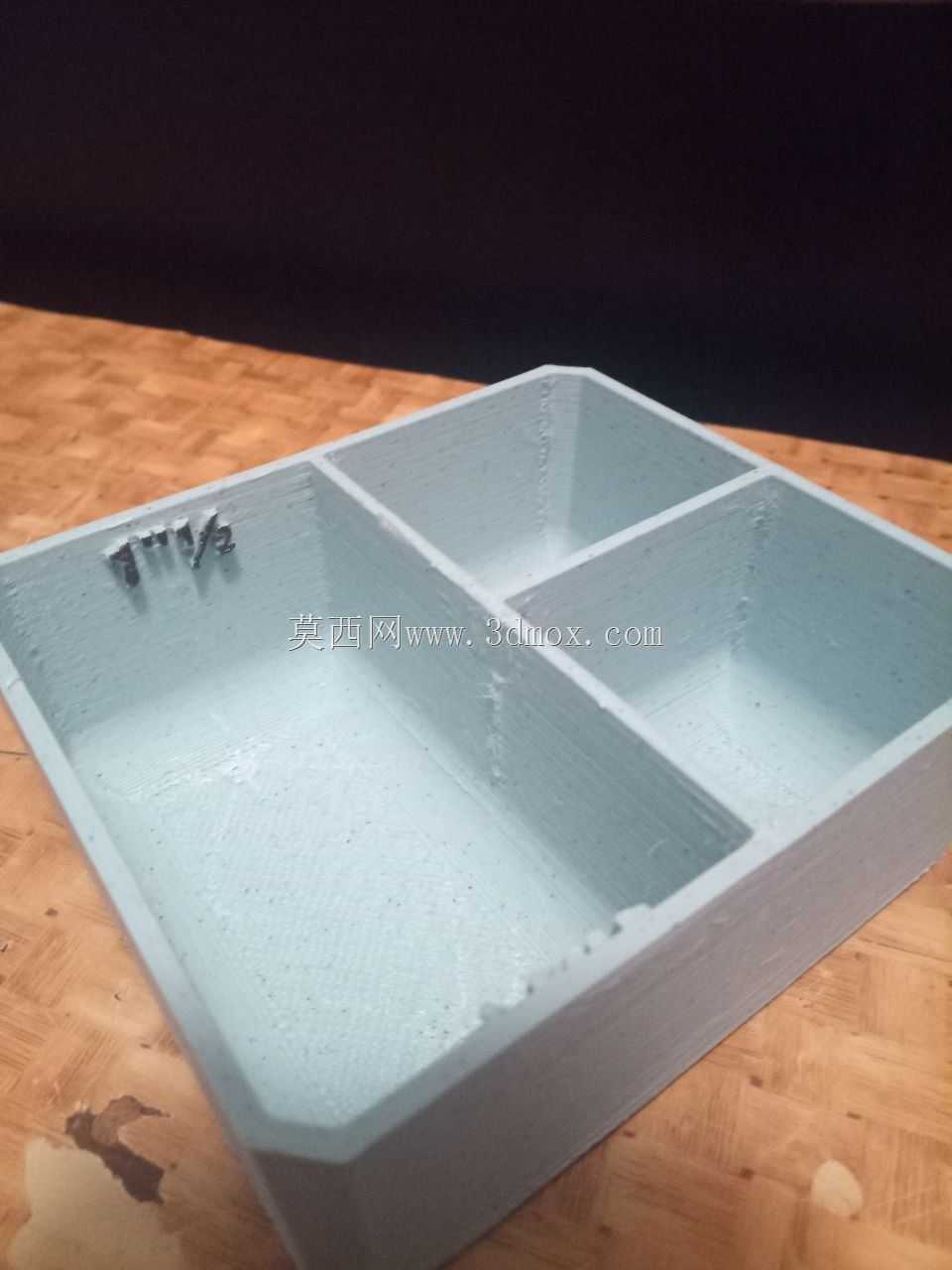

　　结构上采用一体浅盘式外形，外周轮廓对应工具箱内部安放边界，底部和侧壁保持连续，避免小件从拼接缝漏出。内部两道分隔筋把腔体划成一大两小的三格布局：长格适合放置较长的钻头、接杆、美工刀刀片或成排批头；两个小格更适合收纳螺母、螺钉、磁环、短批头和小接头。分隔筋与外壁同步增厚，转角处保留圆角过渡，打印层间受力路径更顺，清理切屑和灰尘时也不会在尖角处积污。

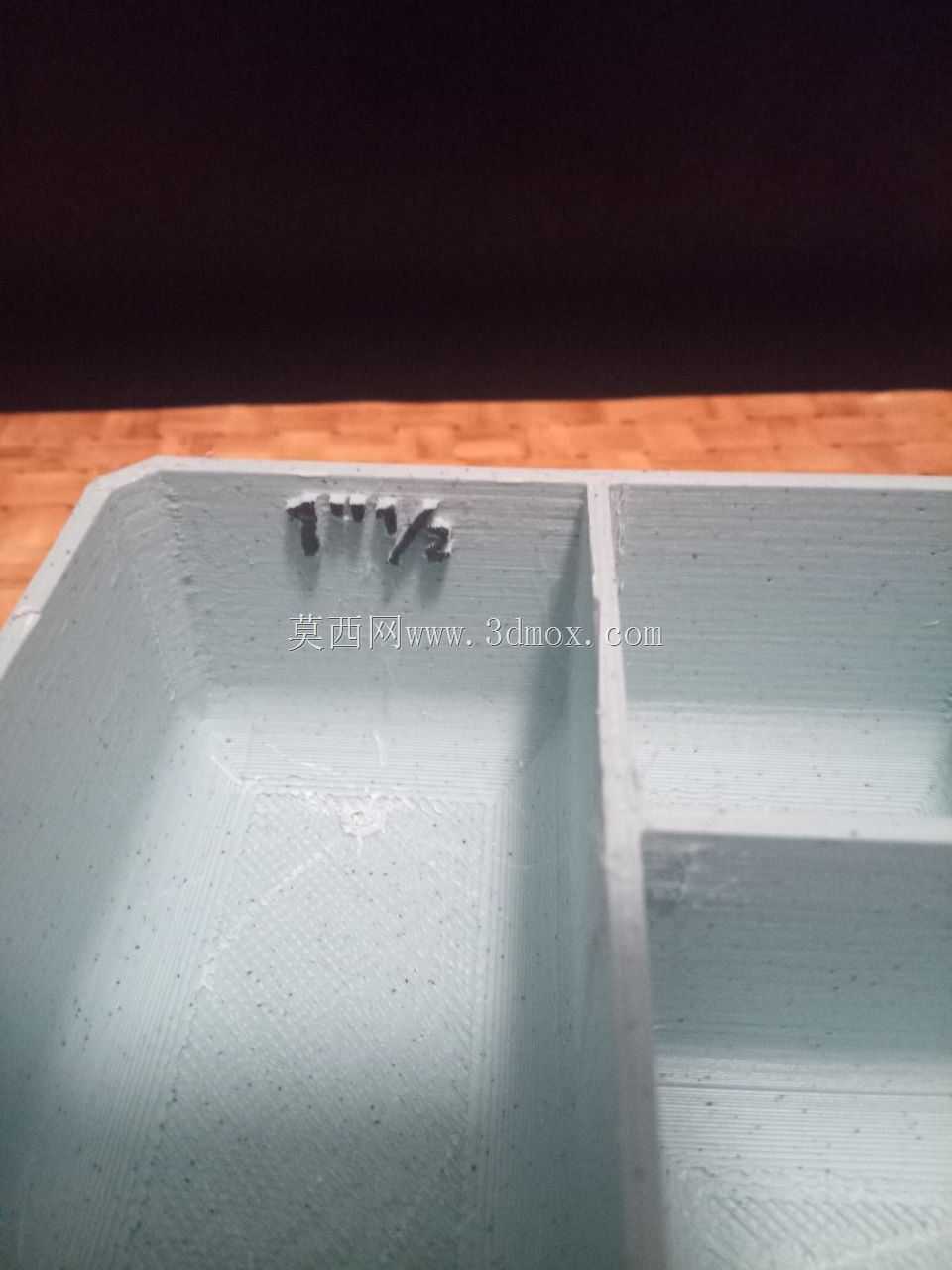

　　设计思路没有追求复杂卡扣，而是把重点放在可直接落地的收纳效率上。杯体放入箱内后，依靠外周边界和底部接触面保持位置；开盖时可整体取出，也可让常用小件留在箱内随工具一起转运。盘边保留了标签区域，可手写规格、工位名称或零件类别，现场多人共用工具箱时能快速识别。底部加入便于螺钉拾取的圆形浅窝，小紧固件倒入格内后不会完全平铺滑移，取用磁棒或手指捏取都更稳定。

　　从 Gridfinity 类收纳逻辑借鉴的，是模块化格位和规整边界，而不是盲目堆叠高度。收纳杯控制在浅盘高度，既保证 Tough System 2.0 箱盖闭合后不与上层工具干涉，也让短件露出足够高度，便于直接抓取。外壁建议至少保持三面连续垂直壁，搬运时侧向挤压主要由整圈侧壁承担；分隔筋则承担小件隔离和局部加强作用，避免格内重物在急停、倾斜时集中冲击单侧壁板。

　　实际使用中，这类杯件最常见的工况是随维修车进出厂房、施工现场和设备机房。箱体可能经历水平推移、垂直搬抬、车辆振动以及短暂倾斜，因此收纳杯不能只按静态摆放建模。侧壁上口做连续边框，能提高开口处抗变形能力；底部保持较大接触面积，可减少局部压强和打印件翘曲影响；内腔圆角同时服务于脱模思维、FDM 打印路径和清洁维护。若用于存放油污件，圆角底面也更容易用抹布或压缩空气清理。

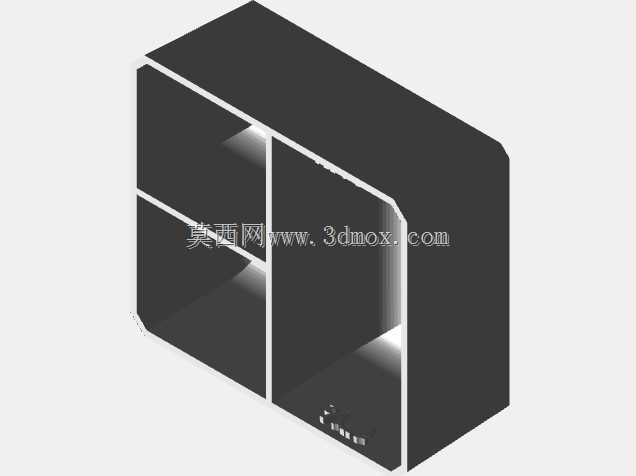

　　安放边界需要结合具体箱体内部尺寸核对：外周宽度和深度应略小于箱体内腔，保留取放间隙；高度则要避开箱盖凸起、把手背面和上层工具箱的堆叠限位。三格之间的壁厚不宜过薄，尤其长格在放置长金属工具时，侧壁会受到反复拨动和侧向摩擦。模型在 Fusion 360 中按实体方式建立，外形、分隔筋、标签位和底部拾取窝均可继续参数化调整；若需要改成两格、四格，或增加批头孔位、磁吸片沉台，可在现有腔体关系上直接修改。

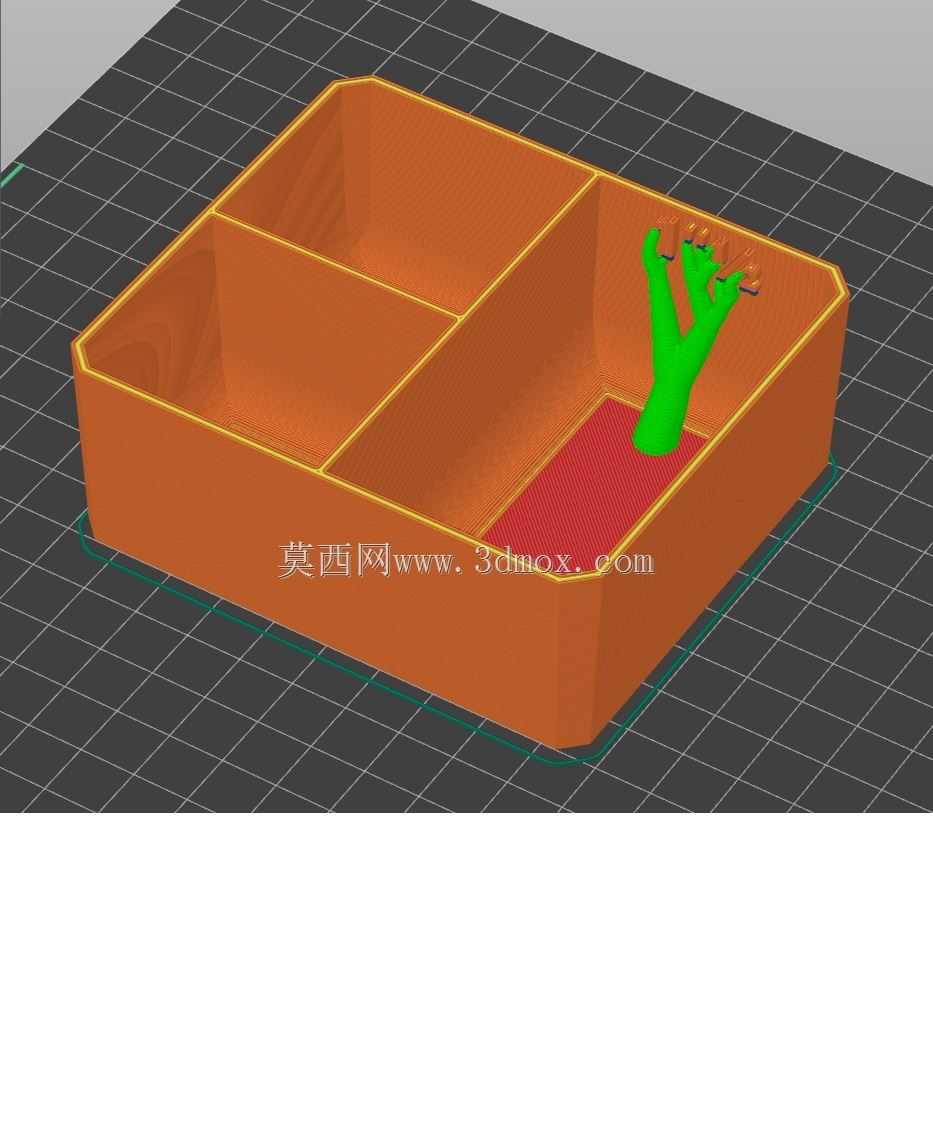

　　打印制造面向 FDM 工艺，PLA 即可满足普通工位收纳需求；若长期放在夏季车厢或靠近焊接、热处理区域，应考虑耐热材料。摆放时以开口朝上、底面贴平台为基本方向，外壁和分隔筋形成的封闭轮廓能提供较好的自身支撑条件。内腔圆角、浅窝和标签区不需要过高表面精度，层厚可按强度与打印时间平衡；关键是底部首层附着可靠、侧壁层数足够，使杯件在频繁取出和放回时不易开裂。

　　在设备维护场景里，它不是承受载荷的机构件，而是提升工具周转率的辅助承载件。其价值在于把工具箱内不可控的混合空间转化为固定格位：长件有长格约束，小件有小格归类，螺钉类零件有拾取窝定位，标签区承担目视管理。对于做工装夹具、工位器具和非标收纳结构的工程师来说，这种模型也可作为箱内内衬设计的基础样件，后续可根据具体零件轮廓追加孔阵、挡边、可拆隔板或名称牌插槽。
