汽车电控门锁执行器总成结构

　　这套电控锁止执行机构主要面向乘用车辆车门、尾门以及部分工程车辆检修舱门的自动锁闭场景，在整车电气架构里属于车身舒适系统的末端执行部件，承接中控锁主机发出的锁止与解锁指令，把电机的旋转运动转化为锁舌端的直线推拉动作，替代传统手动拉杆完成车门锁扣的啮合与释放。从现场装车的实际工况来看，这类部件往往布置在车门钣金内腔的狭小空间里，周边同时存在玻璃升降导轨、防水膜、线束卡扣与防撞梁结构，因此外形设计不能按照常规工业电动推杆的方正轮廓处理，必须顺着车门内板的起伏做避让造型。

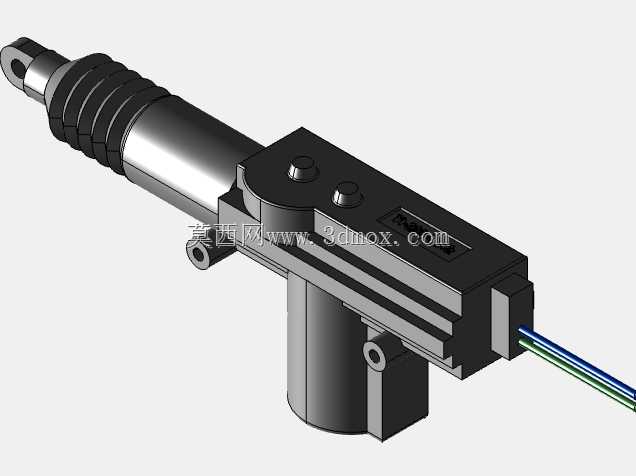

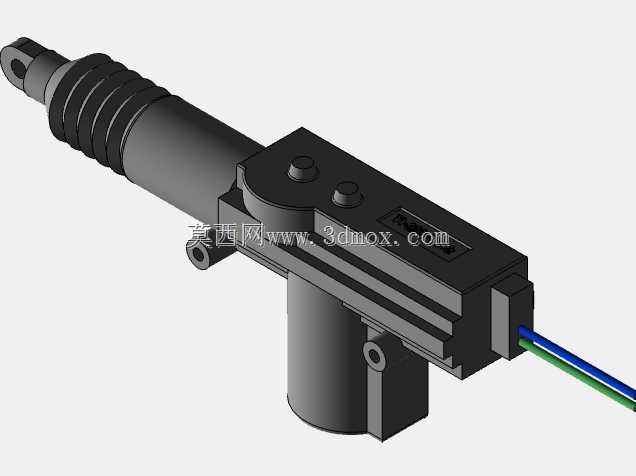

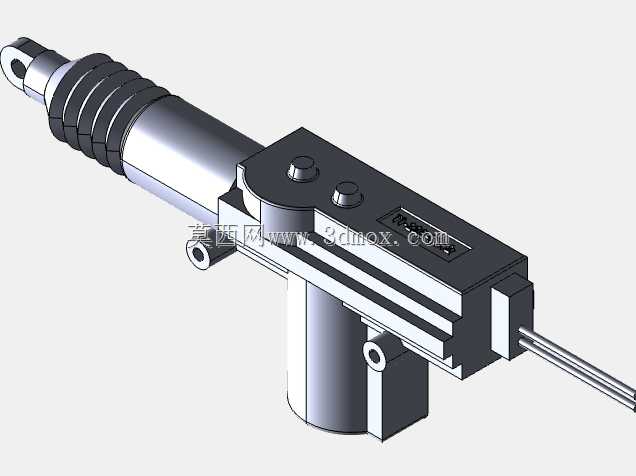

　　从结构拆解的视角观察，动力段采用内置直流减速电机的布局，电机输出端经过多级齿轮减速后驱动丝杆或者齿条传动副，最终带动前端的伸缩拉杆做轴向往复运动。前端输出杆部位设置了多圈波纹状橡胶防护套，这一细节并不是装饰结构，而是针对车门内腔长期淋雨、洗车水冲以及灰尘侵入的工况做的动密封防护，拉杆在反复伸缩过程中，防护套可以随行程同步折叠伸展，阻止泥水进入内部传动副，避免金属丝杆出现锈蚀卡滞。主机壳体采用硬质工程塑料一体成型的分盒结构，上下壳通过卡扣与螺钉组合紧固，壳体表面预留的两个带孔安装耳是整车装配时的核心定位边界，安装孔的中心距、孔位朝向以及耳片厚度都直接对应车门钣金上的预装螺柱，装配时先将执行器挂入定位柱，再拧紧固定螺母即可完成定位，不需要额外做角度调整。

　　壳体侧面引出的三色出线采用蓝、绿、黑分色设计，其中两根线负责给驱动电机供给正反向电源，第三根线一般连接内部位置反馈触点，用来向车身控制器回报当前锁体处于锁止还是解锁状态，避免出现控制器发出动作指令但锁体实际未到位的假锁故障。壳体顶面设置的两个圆形凸起结构，内部对应行程终点的微动开关，当内部传动滑块运动到两端极限位置时会触压开关，切断电机供电，既可以防止电机长时间堵转过热烧毁，也能让锁止位置保持一致的机械行程，不会出现拉杆伸出过长顶弯锁扣、或者收缩不到位导致锁舌无法脱开的问题。

　　在做整车布置校核时，首先要确认的是执行器本体的径向包络，中部圆柱段是电机与减速腔的最大外轮廓区域，周边需要预留至少五毫米以上的间隙，避免车辆行驶过程中钣金震动摩擦壳体产生异响，同时也要给低温环境下塑料件的轻微形变留出余量。前端带防护套的输出段轴线需要和车门锁体的摇臂转动方向保持同轴或者小角度偏置，若偏角过大，拉杆往复运动时会产生额外的侧向分力，长期使用会加速防护套磨损，甚至导致拉杆弯曲卡滞。后端的线束引出端要预留足够的弯折长度，顺着车门内腔的线束走向用扎带固定，不能让线束在玻璃升降过程中被夹蹭。

　　这类执行器的输出推力不需要做到工业推杆的大吨位级别，但对动作可靠性与环境耐受性要求很高，要在零下四十度到零上八十度的温域内保持稳定动作，低温时润滑脂粘度上升不能导致行程卡顿，高温暴晒下塑料壳体也不能出现软化变形。结构设计阶段把电机腔、传动腔与电气触点腔做了分隔布局，即使少量水汽从拉杆防护套的微量间隙渗入，也会优先积聚在传动段下方的空腔，不会直接接触电气触点引发短路。壳体外部的加强筋沿着受力方向布置，既提升了整体刚性，也避免了锁体受到外力冲击时壳体开裂失效，整套结构在满足动作功能的前提下，尽可能压缩了占用空间，适配多款不同车型的车门锁体改装与配套选型需求。
