欧宝威达中控台空调出风口格栅总成

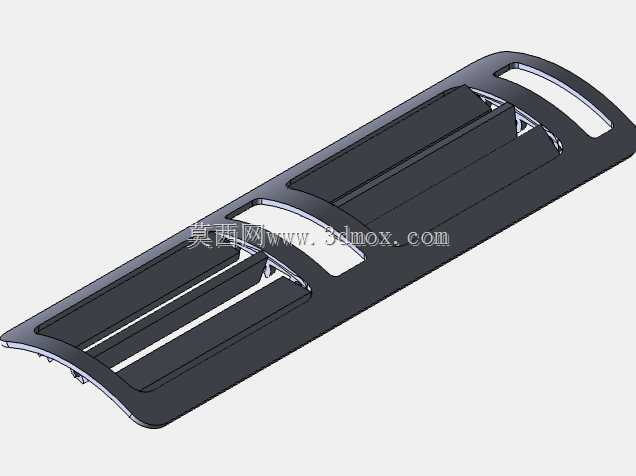

　　这套结构对应乘用车主仪表台中部的空调出风总成，安装位置位于中控台横向装饰面板区域，主要承担乘员舱中部气流分配、风向调节与出风口外观集成的作用。模型呈现的是带外框装饰边、双层导风叶片和端部安装开口的长条形格栅组件，整体随仪表台表面形成轻微弧面，并非平板直件，这一点在建模和后期装配校核中需要特别注意。

　　从实际使用场景看，该部件处于驾驶员与副驾驶员之间的视觉高频区域，既属于空调系统的末端风道接口，也属于内饰外观件。前端格栅负责将HVAC箱体输送来的冷暖风均匀导向乘员舱，叶片角度决定气流的上下、左右覆盖范围；外框则与中控装饰板形成贴合边界，遮挡内部风道、卡扣和装配间隙。端部开口区域通常用于避让周边控制按键、装饰条或安装定位结构，因此轮廓不能只按外观曲面处理，必须结合周边件的包络关系一起校核。

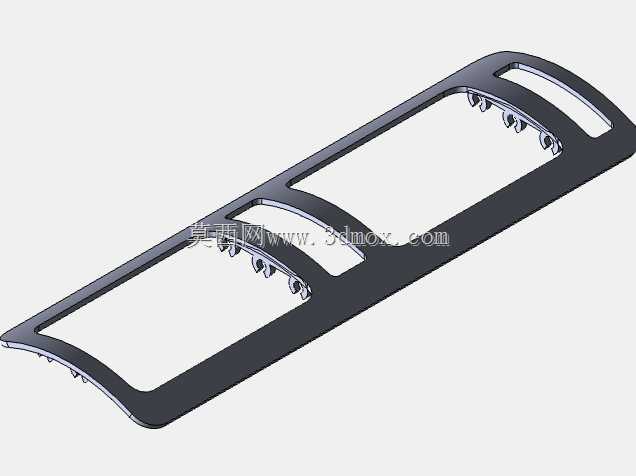

　　结构设计上，长条形外框采用薄壁注塑件思路，外缘需要连续翻边以提高刚性，避免长跨距面板在温度循环后出现翘曲、缩痕或装配异响。格栅内部可见多组平行导风叶片，叶片之间保持稳定间距，既要保证通风面积，又要限制叶片转动时的干涉。叶片端部与壳体转轴孔配合，转轴位置、拨杆联动空间和叶片极限摆角都应在三维装配中进行运动检查。若只建立静止外观，而忽略叶片旋转包络，后期很容易出现叶片打框、联动机构卡滞或风量调节不均的问题。

　　外形边界方面，该件长度明显大于宽度，适合布置在中控横向风道出口。安装时后侧需对接空调风道密封面，周圈设置卡扣、定位柱或螺钉柱位置；前侧装饰面与仪表台面板保持齐平，配合缝隙需要均匀。由于部件带有弧面，拔模方向不能简单按单一垂直方向处理，外观面、叶片槽、背部卡扣和加强筋应分别确认脱模角度。对深槽和狭长开孔区域，还要考虑注塑填充流程、顶出位置以及壁厚过渡，防止筋位根部缩印反映到A面。

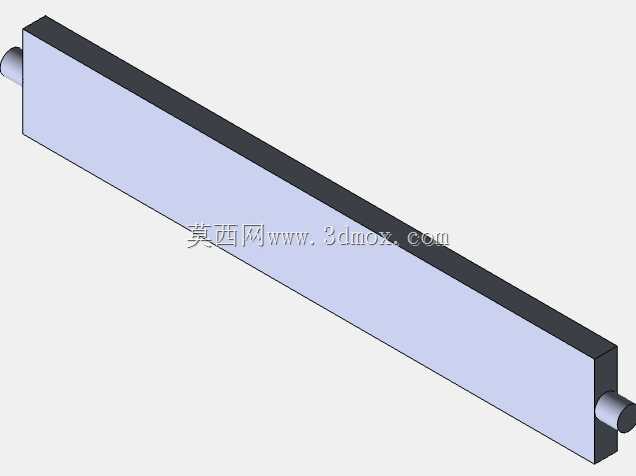

　　建模时可先依据中控表面建立主控制曲面，再抽取外框轮廓并加厚形成壳体；内部叶片按阵列关系布置，但不能机械复制，应结合两端弧形边界逐片调整长度和端部间隙。背部风道连接面、密封泡棉贴合面、卡扣安装座和加强筋需要单独表达，因为这些结构直接影响装车。导风叶片建议保留转动轴与配合孔的装配关系，方便后续检查全开、全关和中间调节位置。对于外观可见区域，边缘圆角、分型线位置和表面纹理方向也要同步考虑，避免数字样机看起来完整，实际开模后却出现尖角、薄钢或脱模困难。

　　在整车装配中，该出风口还要与仪表板骨架、空调箱风管、装饰面板以及中控电气件保持间隙。前方需要满足乘员操作空间，后方不能压迫风管或线束；侧面卡扣装配路径应保证手工按压即可到位，维修拆卸时也能通过专用工具从装饰面边缘脱离。长边框的热膨胀量不可忽略，尤其是夏季暴晒后内饰件温度升高，卡扣孔和定位柱之间需要预留合理间隙，否则会产生应力变形。

　　从工程评审角度看，这类件看似只是内饰格栅，实则同时涉及气动、外观、人机、模具和装配。通风区域的有效开口率会影响风量与噪声，叶片角度会影响吹风舒适性，外框曲面连续性会影响内饰品质，背部安装结构则决定生产线节拍。三维设计阶段应把静止外观、运动机构、安装边界和密封关系放在同一装配环境中验证，而不是孤立完成单个零件。这样输出的模型才能直接服务于结构评审、模流分析、模具开发和整车装配校核。
