链轮剪切式安全联轴器楔板传动结构

　　这套传动结构把链轮、轮毂、楔板和剪切联接件组合在同一轴端边界内，主要用于输送线、包装设备、轻工机械以及小型自动化机组中需要链传动且要求过载断开的位置。设备正常运行时，电机或减速器输出轴带动轮毂旋转，扭矩经由周向布置的剪切件传递到外侧链轮，链轮再通过滚子链把动力送到从动轴。当从动侧发生卡滞、异物进入、链条冲击或负载突然升高时，剪切件在预设截面处断裂，使链轮与轮毂之间失去刚性传力关系，从而保护轴、键、链条、链轮和上游减速机构不被持续过载损坏。

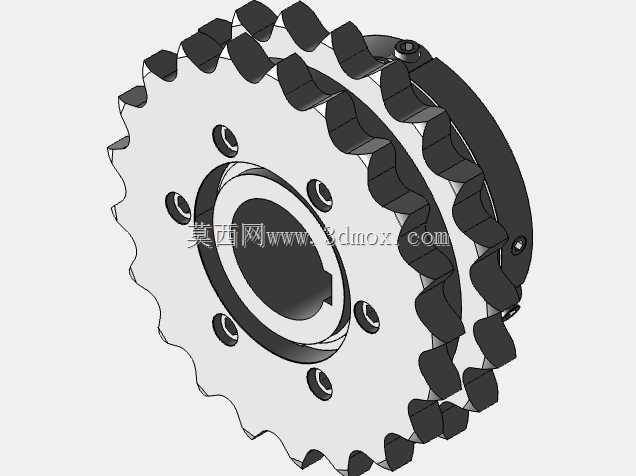

　　从结构布置看，链轮外缘采用标准链齿轮廓，齿形围绕节圆、齿顶圆和齿根圆形成连续啮合区域，能够与对应规格滚子链稳定配合。链轮侧面不是简单平板，而是带有环形安装面和多组联接孔位，孔位沿圆周均匀分布，便于剪切件受力均衡。内侧轮毂承担轴孔定位任务，中心孔用于穿过传动轴，孔侧可设置键槽以传递基础扭矩；轮毂外圆与链轮内孔之间保留明确配合边界，使两者在正常工况下同步旋转，在过载工况下又能相对脱开。

　　楔板结构是该装置的关键部分。它位于链轮与轮毂之间的传力路径上，通过形状贴合和紧固件定位，把周向剪切载荷集中到设计好的薄弱截面。工程设计时，薄弱截面不能随意选取：截面过大，过载时不能及时断开，容易造成链条跳齿、轴键压溃或减速机内部齿轮受损；截面过小，启动冲击、正反转切换或短时负载波动时又可能误切断。因此建模时需要把剪切件的孔径、有效剪切面积、材料抗剪强度、安装预紧状态以及链轮节圆半径一起核算，使断裂扭矩落在设备许用峰值负载与危险负载之间。

　　外形尺寸方面，该类组件的径向轮廓主要由链轮齿顶圆决定，设计人员在三维环境中需要优先确认齿顶圆与设备护罩、机架侧板、张紧轮以及链条走线之间的间隙。链条啮合区外侧应保留护罩安装空间，避免运行中人员触及运动件；轴向宽度则由链轮腹板厚度、轮毂贴合长度、楔板压紧范围和紧固件露头尺寸共同决定。轴端布置时还要考虑锁紧件、挡圈或轴端压板的位置，不能让链轮外缘与轴承座、电机法兰或机架立板发生干涉。

　　建模过程中，链齿部分适合按节距、滚子外径、齿数和齿廓关系建立参数化轮廓，再通过圆周阵列形成完整齿形。链轮腹板上的减重孔、螺栓过孔和定位孔需要保持同轴度与角向均布，因为这些孔位直接影响剪切件受力重复性。轮毂中心孔与键槽应按照轴系配合要求处理，孔壁、键槽侧面和轴肩端面属于装配基准，不宜在模型中省略。楔板与链轮、轮毂接触的面要给出明确贴合关系，装配时才能体现扭矩传递路径，而不是仅靠视觉堆叠。

　　实际选型时，先要根据链条规格和传递转速确认链轮齿数、节圆直径以及中心距，再根据电机额定扭矩、启动系数和机械允许极限确定剪切保护扭矩。若设备频繁正反转，剪切件还需考虑疲劳裕度，不能只按静态剪切强度计算。链条张紧侧的松边、紧边方向会影响链轮受力方向，楔板和剪切件的安装角向应与主要传力方向匹配，避免断裂后残件卡入链齿或轮毂间隙。维护场景下，这种结构的优势在于故障点明确：过载后只需检查剪切件、楔板贴合面和链轮齿面，更换失效小件即可恢复传动，不必整体拆卸链轮轴系。

　　三维模型在评审时应重点检查几处边界：一是链齿与链条滚子的啮合间隙是否均匀，齿顶是否存在与链板擦碰的风险；二是链轮内孔、轮毂外圆和楔板接触面之间是否保留合理装配公差；三是周向剪切件孔位是否与螺栓头、螺母或铆钉空间冲突；四是轴端锁紧后链轮轴向定位是否可靠，链条受拉时是否会产生过大弯矩。对于输送设备而言，链轮通常安装在轴端或靠近轴承的位置，过大的悬臂量会增加轴的弯曲应力，因此模型中轮毂长度和链轮腹板位置应尽量让链条拉力作用线靠近轴承支撑面。

　　该结构兼顾了链传动和安全离合器的功能，与单纯靠摩擦片打滑的保护装置相比，剪切式保护具有断开位置明确、结构紧凑、成本较低、维护方便的特点，适合负载边界清晰、短时冲击可接受、故障后允许停机更换小件的机械设备。模型把齿形、腹板孔系、轮毂轴孔、楔板贴合和剪切联接关系完整表达出来，可用于结构校核、装配干涉检查、护罩设计以及维护工艺说明。
