十吨级重载平衡重式叉车整机结构

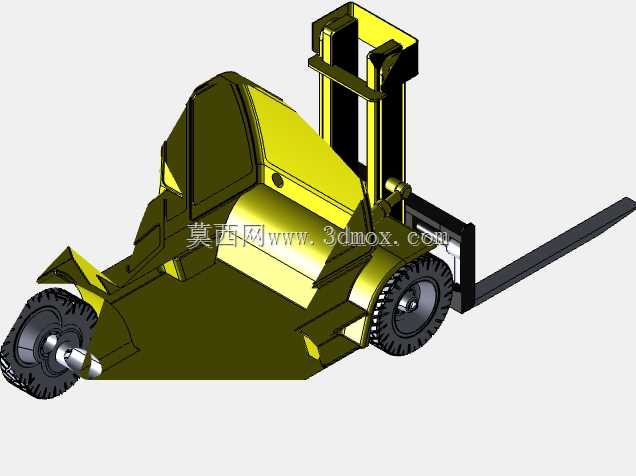

　　该三维结构围绕十吨级重载搬运工况展开，整机采用平衡重式叉车的典型布置思路，将车体、门架、货叉、行走轮系与后部配重区域作为一个完整受力系统进行协调。模型中最直观的部分是前部伸出的货叉和竖直门架，货叉承担托盘、料架、重型工件的插入与托举任务，门架则为起升、导向和承载提供刚性支撑。车体后部的大块轮廓对应平衡重区域，其作用不是单纯增加外观体量，而是在满载起升时抵消前部载荷产生的倾覆力矩，使车辆在作业半径内保持稳定。

　　从实际应用看，这类车辆常见于钢材库、铸件堆场、集装箱辅道、大型制造车间、物流分拨中心和设备装配现场。面对成捆型材、重型模具、机床部件、栈板货物或厂区内短距离转运任务，普通小吨位叉车往往受限于额定载荷和门架刚度，而十吨级车型能够在不依赖吊装设备的情况下完成取货、搬运、堆垛和对位。设计时需要重点考虑的不只是“能叉起来”，还包括满载行驶时的转向响应、制动距离、门架视野、轮胎承载以及货物起升后的重心变化。

　　外形布置上，前部货叉长度、叉尖间距和门架厚度直接决定取货边界。货叉进入托盘或工件支撑位时，需要保证叉尖能够越过托盘横梁并接近载荷根部，避免偏载或悬臂过长。门架位于车体前端，其立柱、滚轮通道和起升机构的空间占用会影响最小直角堆垛通道宽度，因此在三维建模阶段就要把门架前倾、后倾以及货叉升降的运动包络一并校核。若门架与前轮、车架护板之间的间隙不足，实际运动中容易出现干涉；若前部悬伸过大，又会增加倾覆风险并降低小通道转弯能力。

　　车体中部的驾驶与覆盖件区域在模型中以流线型外壳表达，工程上该区域涉及操作者站位、座椅或驾驶室布置、方向盘与操纵杆空间、踏板位置以及上下车通道。重载叉车虽然外观厚重，但人机区域不能被结构件随意侵占。驾驶员需要观察货叉尖端、载荷边缘、门架高度和前方路面，因此护顶架、机罩和门架中间视野应在造型阶段同步平衡。车体侧面覆盖件还承担动力舱检修、散热通道布置和维护口开启的功能，不能只按曲面外观处理。

　　行走部分采用工业车辆常见的轮式承载方案，前轮靠近载荷侧，承担较大的垂直载荷，后轮则参与转向并配合较短轴距改善转弯半径。模型中轮胎、轮毂和桥部连接关系清晰，便于后续核查轮距、离地间隙和转向角。重载工况下，轮胎直径与宽度会影响接地压力，车架高度则影响通过性；在厂区路面、坡道和板车装卸场景中，最小离地间隙、接近角和离去角都需要纳入布置校核。车轮位置还与整车重心密切相关，前桥、后桥和载荷中心之间的距离决定了静稳定系数。

　　结构设计思路上，车架应作为主要承力基体，前端连接门架支座或驱动桥区域，后部承接平衡重，中部布置动力、传动、液压和操纵系统。起升动作通常由液压系统提供动力，链条、滚轮和滑架在门架内完成载荷升降；倾斜动作则通过门架与车架之间的倾斜油缸实现，便于货叉在取货时前倾插入、搬运时后倾稳定。三维模型虽然以外观和总体布局为主，但各部件的相对位置已经能够反映管路走向、检修空间和装配顺序。例如门架后方需要预留油缸和管路位置，车体侧罩内部要考虑散热器、蓄电池或动力总成的拆装，尾部配重则需与车架可靠连接。

　　安装边界方面，整车在车间内运行时要关注车体宽度、门架闭合高度、起升最大高度和作业通道宽度。闭合高度决定车辆能否进入厂房门、集装箱或低净空区域；最大起升高度决定堆垛层数和货架适配性；车体宽度则影响两车交会、月台靠近和电梯转运。对于十吨级车辆，还应在规划阶段核对地面承载能力，避免在薄弱地坪或临时钢板上形成局部压陷。货叉属于可更换或可调部件，其厚度、长度、叉间距以及挂钩形式需要与载荷托盘匹配；搬运不同宽度工件时，叉距调整范围会直接影响载荷稳定性。

　　该模型的价值在于以完整整机视角呈现重载叉车的空间关系：前部取货机构、中部驾驶与动力舱、后部平衡重、底部轮系之间比例明确，适合用于结构方案评审、物流通道规划、工业车辆教学展示以及后续详细设计的装配参考。建模时保留了主要外轮廓和关键功能部件，能够帮助设计者快速判断载荷中心、门架位置、车体姿态和运行边界之间的工程约束。
