户外壁挂式电动车充电防护壳体结构设计

日常做两轮、三轮电动车配套充电设施的结构落地时，这类壁挂式充电防护壳体是接触频次很高的部件，很多社区、园区、沿街商铺的集中充电点位，都会用到同类型的防护结构。先从实际安装场景说，这类壳体的安装边界需要适配常规砖混、轻钢龙骨、混凝土立柱三类常见安装基面，背部预留的挂装孔位要匹配M6-M8规格的膨胀螺栓安装间距，安装完成后壳体突出墙面的厚度控制在120mm以内，避免占用过多公共通行空间，同时壳体底部距离地面的安装高度建议保持在1200mm-1400mm区间，既可以避免日常地面溅水、清扫积水浸泡壳体底部接缝，也能适配普通成年人站立操作的视线高度，不用弯腰就能完成插卡、扫码、插拔充电插头的操作。

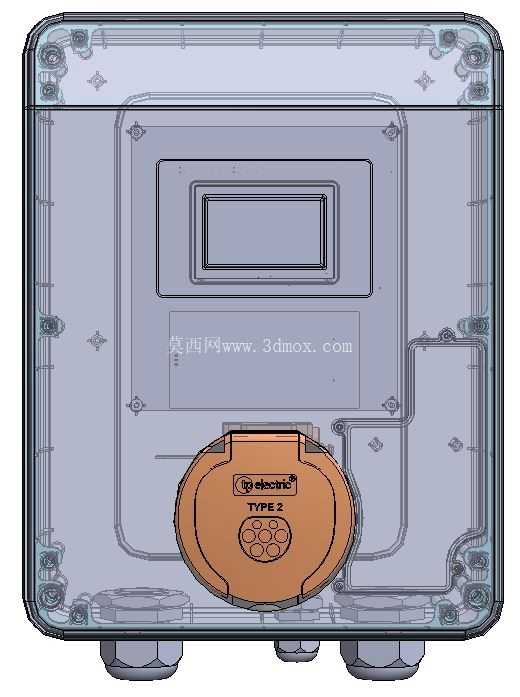

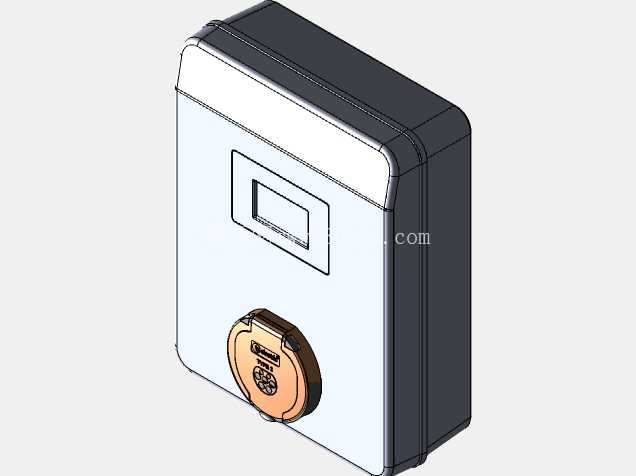

从功能特性上拆解，这个壳体的核心作用是给内部的充电控制模块、计量单元、接线端子、漏电保护组件提供密闭的防护空间，正面上部预留的矩形开窗区域，是用来内嵌安装电量显示、状态指示的显示面板，开窗边缘做了阶梯式止口结构，安装透明防护面板后可以在接缝处打密封胶或者加装橡胶密封圈，达到IP54以上的户外防护等级，阻挡日常扬尘、喷淋雨水进入壳体内部。正面下部的圆形带锁结构，是壳体的开门锁止机构，采用铜质锁芯搭配旋转锁舌的结构，日常运维人员可以通过专用钥匙打开前盖，完成内部线路检修、模块更换、参数调试的操作，非授权人员无法随意打开壳体，避免内部带电部件外露引发安全隐患。

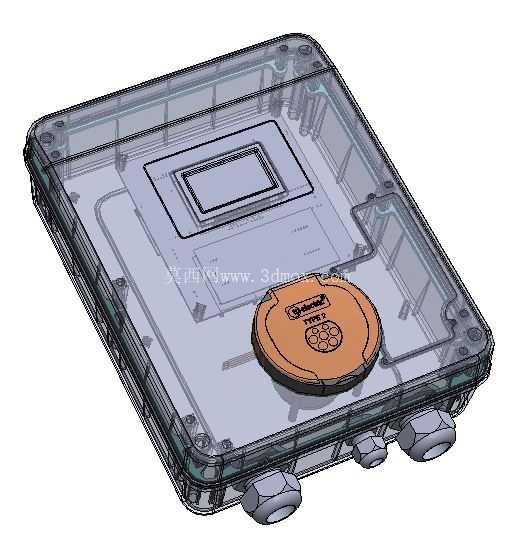

设计思路上，这个壳体采用压铸成型的工艺路线，主体壳体的壁厚做了均匀化处理，整体壁厚控制在2.5mm-3mm区间，既可以保证壳体的结构强度，在受到普通外力碰撞时不会出现凹陷变形，也能控制压铸过程中的成型缺陷，避免壁厚不均导致的缩孔、冷隔问题。壳体的边角位置全部做了R3-R5的圆角过渡，一方面是压铸工艺的需求，减少尖角位置的应力集中，提升模具寿命和成型良品率，另一方面也能避免安装、运维过程中尖锐边角划伤操作人员。壳体的开合面做了一圈外翻的止口边，前盖扣合后止口边可以形成迷宫式密封结构，配合内嵌的橡胶密封条，即使遇到暴雨天气，雨水顺着壳体外壁流下也不会渗入内部腔体。

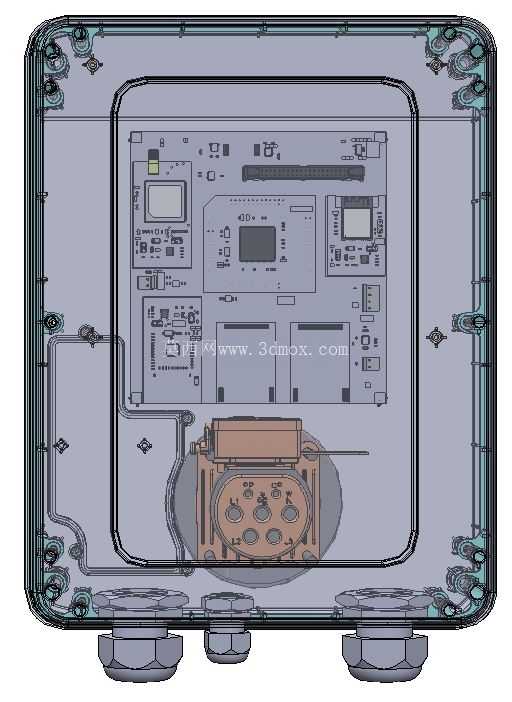

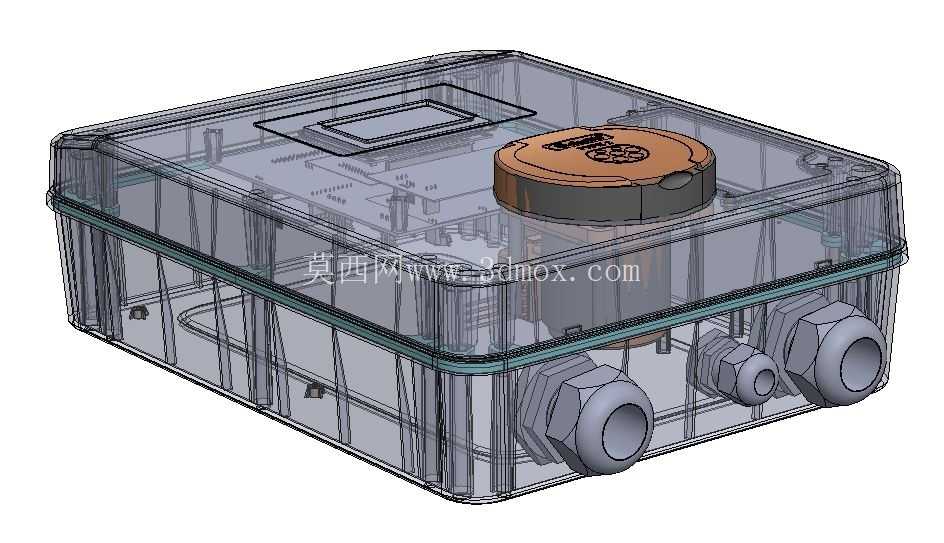

再看内部的安装空间预留，壳体内部的腔体净深需要控制在80mm以上，足够容纳常规的交流充电控制板、16A/32A交流接触器、漏电保护模块、接线端子排这些核心组件，腔体内壁预留了对应的螺柱安装位，不需要额外做打孔攻丝处理，内部组件可以直接通过自攻螺丝固定在预设的安装柱上，提升装配效率。壳体的下部预留了防水格兰头的安装孔位，外部的进线电缆、出线到充电枪的电缆都可以通过防水格兰头固定，锁紧格兰头后可以夹紧电缆外皮，同时密封电缆与壳体之间的缝隙，避免雨水顺着电缆流进壳体内部。

实际项目应用中，这类壳体还要考虑户外长期使用的耐候性，压铸成型后表面做喷塑处理，可以抵抗紫外线照射导致的老化、褪色，也能抵御日常的酸碱腐蚀，在小区露天车棚、户外停车场这类场景下，使用寿命可以达到8年以上。另外壳体的顶部做了微倾斜的导水坡面，不会在顶部积存雨水、落叶，减少长期积水导致的壳体顶部腐蚀风险。锁具位置特意做了向外突出的防水檐，即使雨水顺着正面流下，也会顺着防水檐向两侧排走，不会顺着锁孔缝隙渗入锁芯内部，避免锁芯生锈卡滞，影响日常运维开门操作。

从结构强度验证的角度，这类壳体在设计阶段需要做模拟跌落、静压测试，壳体正面承受10kg的静压不会出现永久变形，安装挂耳位置能承受5倍壳体自重的拉力不会出现断裂，保证长期挂装在墙面上不会出现脱落风险。同时壳体的合页位置采用隐藏式结构，从外部看不到合页的安装螺丝，避免人为恶意拆卸破坏，提升公共场景下的防盗、防破坏能力。
