FreeNoveESP32实验板扩展底座结构

　　该结构围绕ESP32开发板在教学实验、原型验证和小型嵌入式控制项目中的实际接线需求展开，核心作用是把开发板两侧密集的排针引脚转换为更适合反复插拔、测量和外接导线的端子区域。底座采用长条形PCB承载形式，中央预留开发板安装位，四周按引脚功能分组布置接线端子，使GPIO、电源、地、模拟输入和常用通信引脚能够以清晰的行列关系引出。

　　从使用场景看，这类底座主要面向电子实训台、单片机课程实验、传感器联调、继电器控制、电机驱动验证以及自动化小装置开发。实际调试时，开发者经常需要在ESP32引脚与面包板、传感器模块、执行器、电源之间频繁换线；若直接在开发板排针上插接杜邦线，引脚识别、线序整理和受力稳定性都不理想。该底座通过螺钉式端子和分组标识，把临时实验接线转化为更可靠的端接方式，既方便万用表测量，也降低了多线并行时误碰、松脱和错接的概率。

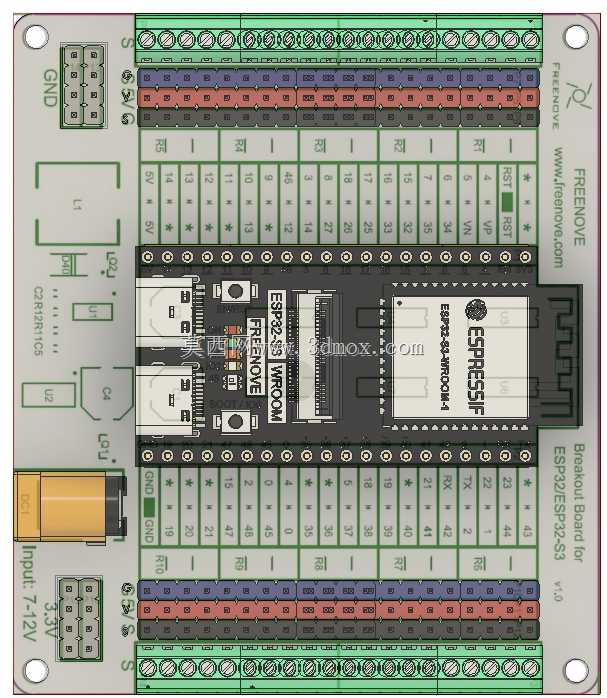

　　结构设计上，中央开发板区域依据ESP32核心板宽度和排针间距建立安装边界，板卡以水平姿态固定，两侧排针对应底座上的连接通道。底座上下边缘布置多组绿色螺钉端子，用于外部导线锁紧；靠近开发板的位置设置彩色排针区，颜色区分有助于在装配和检修时快速识别电源、地与信号通道。左侧保留直流电源输入接口，并在附近布置电源相关端子，适配7至12V外部供电输入，同时引出3.3V和GND等常用电源节点，便于实验中给外围模块供电。

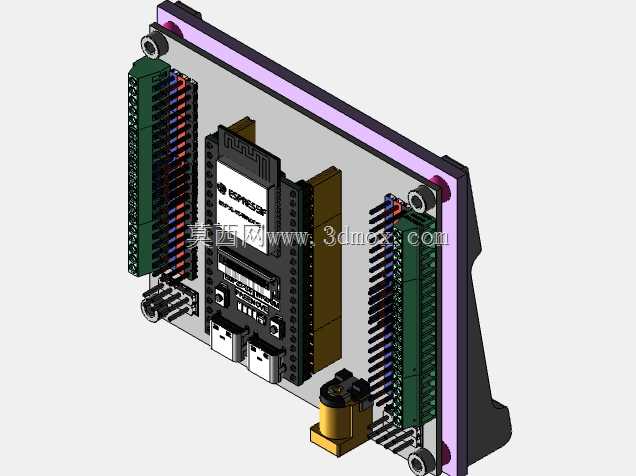

　　外形边界以矩形电路板为主体，四角设置安装孔，可固定在实验平台、亚克力支架或设备外壳内。安装孔位置避开主要端子和走线区，保证螺钉固定时不会干涉接线操作。板宽方向需要为开发板USB接口、侧边按键和排针预留操作空间；板长方向则容纳上下两排端子及中央核心板，使外部导线从板边接入，核心板位于中间，整体走线方向明确。三维建模时应重点核对PCB厚度、端子高度、DC插座外形、排针间距以及开发板元件最高轮廓，避免底座装入外壳后出现端子与盖板干涉、USB插头无法插入或电源接口被支架遮挡等问题。

　　功能分区体现了面向实验效率的设计思路。上、下端子区按引脚顺序展开，每个信号点在丝印上保留编号，实验者可根据原理图快速定位GPIO口；左侧电源区集中处理输入电压和接地，减少电源线横穿信号区；板载开发板位置保持可拆装关系，便于更换不同版本ESP32核心板。底座并非承担复杂电路运算，而是作为机械承载与电气转接的中间层，其价值在于把紧凑开发板转化为适合实验室环境长期接线的平台。

　　在结构细节上，螺钉端子的进线方向、螺丝刀操作空间和相邻端子间距都需要在模型中体现。若端子过于靠近板边，导线绝缘皮可能与安装面摩擦；若端子排与开发板电容、接口等高元件重叠，则会造成装配冲突。中央黑色开发板区域的白色模块、金属屏蔽罩、MicroUSB接口和排针均应保留外形轮廓，这样在整机干涉检查时能够真实反映装配高度。底座两侧留出的丝印字符和功能标记虽然不影响实体装配，但在三维评审中可作为引脚分区和维护识别的参考。

　　工程应用中，该类底座可放入教学实验箱，也可作为小型物联网控制板的原型承载件。配合温湿度传感器、光敏元件、舵机、继电器模块或通信模块时，外部线路直接压接到端子上，实验结束后仍能保持线序稳定。对于需要演示、复测或多人轮流操作的场景，这种转接底座比松散面包板更耐反复使用，也比直接焊接到开发板引脚更利于维护和更换。

　　建模时应把PCB板、端子排、排针、DC电源座、开发板本体和固定孔作为关键装配特征处理，尤其关注开发板底面与底座表面的间隙、端子螺钉顶部高度、外部导线最小弯曲半径以及安装孔到板边的距离。通过这些边界约束，可以保证模型不仅在视觉上还原实验板布局，也能在后续外壳设计、支架加工和实训台安装中直接作为空间校核依据。
