多接口扩展型绿色PCB开发载板结构

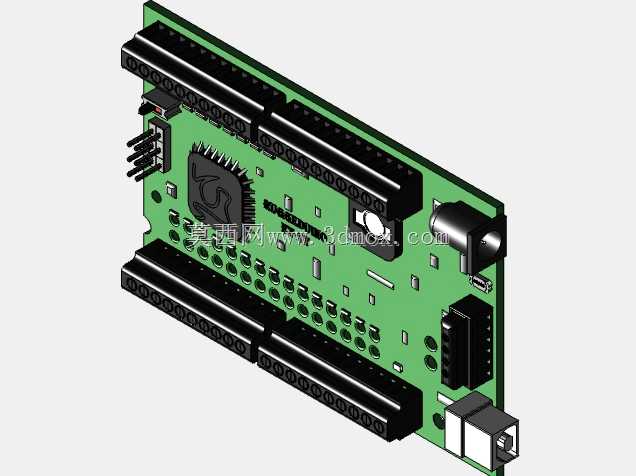

　　这块绿色PCB载板的结构设计，核心面向嵌入式开发验证、教学实验平台搭建以及小型电控系统原型迭代场景，在高校电子实验室、创客开发工位、非标自动化设备前期电控验证环节都有很高的适配性。从实际使用逻辑来看，它并非单一功能的成品电路板，而是作为核心主控板的扩展承载底座，板上预留的多组长排母座可以直接插接主流开源主控板，两侧平行布置的长排针接口同时向外引出全部IO引脚，使用者无需反复焊接杜邦线，就能快速外接传感器、执行器、通信模块，大幅缩短原型搭建的接线周期。

　　从布局思路上，设计时优先把高频插拔的接口全部布置在板卡四周边缘：上下两条长边各布置两组长行程排母，既可以同时叠接两块扩展功能板，也能在单侧接入排线时留出另一侧的操作空间；板卡左侧预留了多组直插排针，适合外接需要频繁插拔的信号线缆；右侧集中布置直流电源座、USB通信接口以及拨码开关区域，把电源输入、程序下载、工况切换的操作端全部归集在同一侧，日常调试时不用翻转板卡就能完成所有接线操作，避免多线缆交叉拉扯板上元件。板卡中心位置预留了主控芯片的焊接占位，周边铺铜区域做了规整的过孔阵列，既可以固定直插元件，也能在大电流走线时辅助散热，板面上零散布置的贴片电阻、电容占位都留足了焊盘间距，手工焊接时不会出现相邻引脚连锡的问题。

　　安装边界方面，整块板卡采用标准矩形PCB轮廓，四角预留了符合通用开源硬件规格的安装孔位，孔位周边做了露铜接地处理，既可以用铜柱直接固定在亚克力实验底座上，也能通过M3螺丝安装到设备内部的电控安装槽里。板上所有外接接口的凸起高度都控制在统一公差范围内：排母、排针的顶端高度齐平，电源插座、USB接口的突出量略低于排针高度，叠装扩展板时不会出现元件干涉，板卡背面没有布置高出板面的贴片元件，平放在工作台面时不会出现硌板、元件受力脱落的情况。

　　实际调试场景里，这种载板最实用的设计点是把所有IO引脚全部并行引出，当需要同时接入多路舵机、传感器、串口模块时，不用在主控板上反复飞线，所有接线都可以在扩展载板上完成，主控板只负责核心运算，即便接线过程中出现误接短路，也只会损坏载板上的预留保险元件，不会直接烧毁核心主控，大幅降低开发阶段的试错成本。板面上预留的多个固定孔位同时兼容不同尺寸的主控板安装，即便后续更换不同型号的控制核心，只要引脚定义匹配，这块载板都可以继续复用，不用重新设计扩展底座。走线布局上，电源走线从右侧电源接口进入后，先经过板上的滤波电容位置，再分多路向各个排针接口供电，信号走线则走板卡内层区域，和电源路径保持足够间距，减少电机等大功率执行器启停时对弱信号的干扰，在多轴小型设备、教学实验台、原型验证装置的电控搭建中，这种标准化载板的通用性远高于一次性焊接的专用电路板。
