交流稳压器侧装钣金固定支架结构

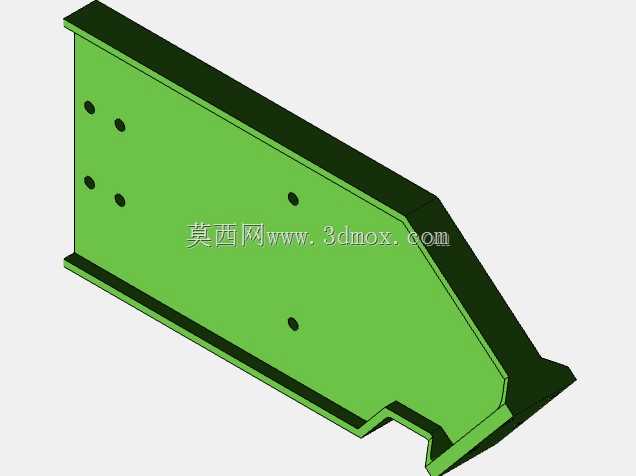

　　这块绿色折弯钣金件属于交流稳压供电设备内部的侧向承载安装支架，在整机装配环节承担隔离、支撑与定位的复合作用，并非独立外露的装饰构件。从现场装配逻辑看，支架先通过板面预留的六个通孔与稳压器机箱内侧的预装螺柱对位，再用紧固件锁紧；其长向立边形成的高折弯翻边，既可以遮挡内部线束与功率元件的侧向间隙，也能在设备搬运、柜体倾斜时避免导线被金属锐边剐蹭。

　　外形上，主体为一块狭长立板，顶部沿全长压出较高的直角翻边，底部同样保留窄翻边，使薄板在不增加厚度的情况下获得明显的截面惯性矩。立板一端保持较直的矩形轮廓，另一端按相邻元件的避让关系切成斜向收口，并在下缘开出阶梯形缺口；这个缺口不是随意造型，而是为了让开底部母排、接线端子或底座凸台，保证支架落位时不会与已有结构发生干涉。板面上的孔位分成两组：左侧区域分布四个小孔，右侧区域分布两个小孔，孔间距对应被固定元件的安装脚位置，装配时可直接穿过螺钉定位，减少现场划线、配钻的工作量。

　　设计思路上，这类支架优先解决薄板刚度与装配空间的矛盾。若采用平板直接固定，板材在振动和长期承重后容易出现板面颤动、螺钉孔边变形；通过上下翻边和端部折边形成槽形截面后，支架在竖直方向和侧向推压下的抗弯能力明显提高。顶部高翻边还能起到辅助走线边界的作用，使线束沿翻边外侧整理，靠近功率区的一侧则保持相对封闭，降低手指误触带电部位的风险。下缘斜切和缺口处理则体现了紧凑机箱内的包络约束：支架不是在理想空旷空间中设计，而是在变压器线圈、调压机构、风机或电容等部件已经确定位置后，按剩余空间反推轮廓。

　　从安装边界看，支架的有效安装面由立板平面、顶部翻边背面和底部折边共同确定。立板孔位需要与机箱框架或内部安装梁的螺柱中心重合，折弯后的翻边不能顶住上盖压边；底部缺口要保证接线端子的最小操作空间，尤其是在使用套筒或螺丝刀锁紧端子时，工具不能被钣金下缘遮挡。端部斜边附近若靠近发热元件，还应保留空气流通通道，不能因为支架面积过大而阻断自然对流路径。实际建模时，折弯半径、板材厚度、孔边到折弯线的距离都需要按钣金工艺同步检查，孔位过近折弯线会导致成形时孔形拉偏，翻边过高而未设释放槽则可能在转角处产生材料挤压。

　　在稳压器运行场景中，这类支架虽然不直接参与电压调节，却影响整机的可靠性。电网波动、车间设备启停、运输颠簸都会使内部元件承受反复微动，支架的定位精度和刚性决定了被固定件是否会长期偏移。若孔位与相邻部件不匹配，装配现场往往只能临时扩孔或加装垫片，最终导致支架受力点偏离设计位置。把该件按三维方式建立后，可以在整机总装前核对螺钉通道、工具操作空间、折弯干涉和线束走向，也能直接展开得到下料轮廓，用于激光切割、数控冲裁和折弯工序。对于从事稳压电源、配电柜和低压电气设备结构设计的人员来说，这种小件反映的是典型的箱内钣金设计方法：以最少的板材和折弯次数，满足承载、绝缘隔离、避让和可装配性的综合要求。
