交流稳压器钣金外壳折弯结构设计

项目分类:变压器/电感器 发布时间:2024-11-12 ID:791483
  • 交流稳压器钣金外壳折弯结构设计
  • 交流稳压器钣金外壳折弯结构设计

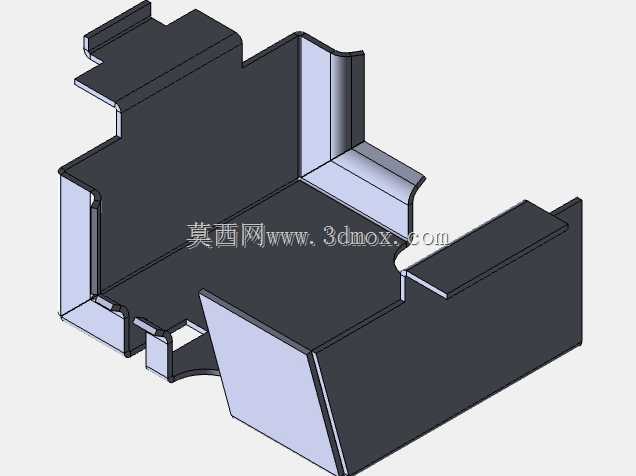

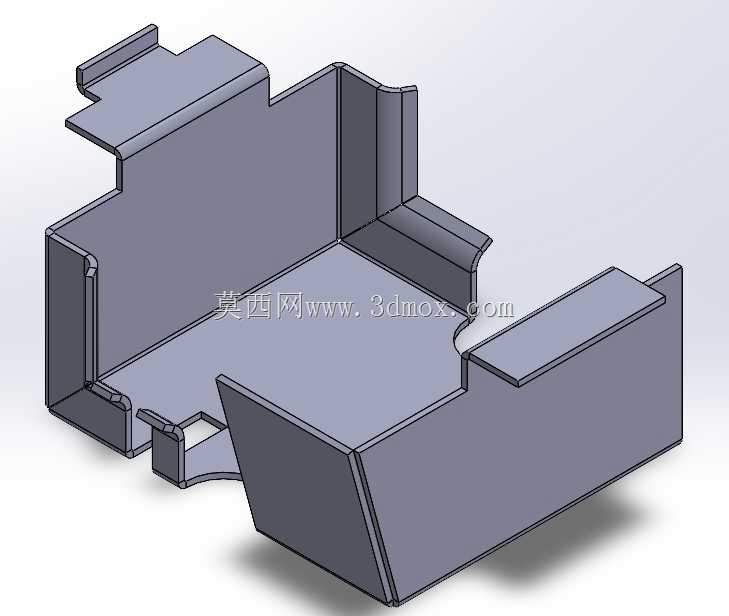

  这套钣金壳体结构面向交流稳压电源设备的外围防护需求,采用薄板折弯成型工艺完成主体围合,整体为开口式盒体构型,侧壁通过多道连续折弯形成自支撑刚性框架,无需额外加装内部加强筋即可满足常规电气柜体的抗形变要求。

  从实际产线装配场景来看,该壳体作为稳压器核心绕组、调压控制板与接线端子的承载防护部件,侧壁预留的多处异形缺口分别对应散热风道避让、外接接线端口穿出、面板调节元件安装的工位需求,边缘翻边结构既提升了薄板整体抗弯模量,也为后续装配橡胶护条、屏蔽密封垫提供了安装基面,避免装配运维过程中薄板锐边划伤操作人员。

  结构设计阶段优先遵循钣金加工工艺约束:所有折弯转角均预留标准折弯内R角,规避直角折弯造成的板材应力开裂;各道折弯边的法兰宽度统一匹配常用折弯机下模开口尺寸,无需定制特殊刀具即可完成批量冲压折弯,有效降低产线加工换模成本。壳体两侧延伸出的搭接折边,用于和稳压器底座、上盖板通过自攻螺丝或抽芯铆钉完成拼接,折边上预规划的定位缺口可在装配时快速卡入底座定位凸点,减少工装夹具的使用频次,提升总装工位的对位效率。

  安装边界层面,该壳体的内腔净空尺寸完全包覆稳压器内部铁芯、线圈组件的最大外轮廓,侧壁与带电部件之间预留的安全间隙满足低压电气设备的爬电距离要求;底部外翻的折边可直接搭设在设备安装机架的支撑梁上,外接固定孔位的孔距匹配常规稳压柜的安装基准,无需对原有机架进行二次改孔即可完成替换装配。

  针对户外或多尘工况的使用需求,壳体折弯拼接处的贴合面设计为窄边叠压结构,后续可通过点焊或涂覆密封胶实现缝隙封堵,阻挡粉尘、飞溅液体侵入内部电气元件;外露的折弯边全部做压平处理,既消除锐边安全隐患,也让壳体外表面保持平整,方便后续喷涂防锈涂层、粘贴设备标识铭牌。

  建模过程中同步验证了钣金展开工艺性:所有特征均采用钣金模块原生的折弯、法兰、切口命令构建,可一键生成展开下料图,展开轮廓无重叠、无干涉区域,下料排版时可最大化提升板材利用率,减少边角料浪费。侧壁上的局部小凸舌结构用于内部线束的卡接固定,替代额外加装的线束扎带固定座,减少整机零件数量,降低装配工序的物料管控成本。
