四线变压器端子夹持固定结构

　　这套端子夹持结构主要服务于配电变压器二次侧的电缆引出环节，现场常见于箱变、柱上变以及工业配电室的低压出线端。变压器运行时，二次侧电流较大，铜缆或铝缆如果仅靠普通接线片压紧，长期受温升循环、振动和金属蠕变影响，接触面容易松动、氧化，进而引发局部发热。端子夹的作用就是把电缆端部与端子螺栓之间的连接做成稳定、可重复施加预紧力的机械约束，让导电接触面在整个服役周期内保持足够压力。

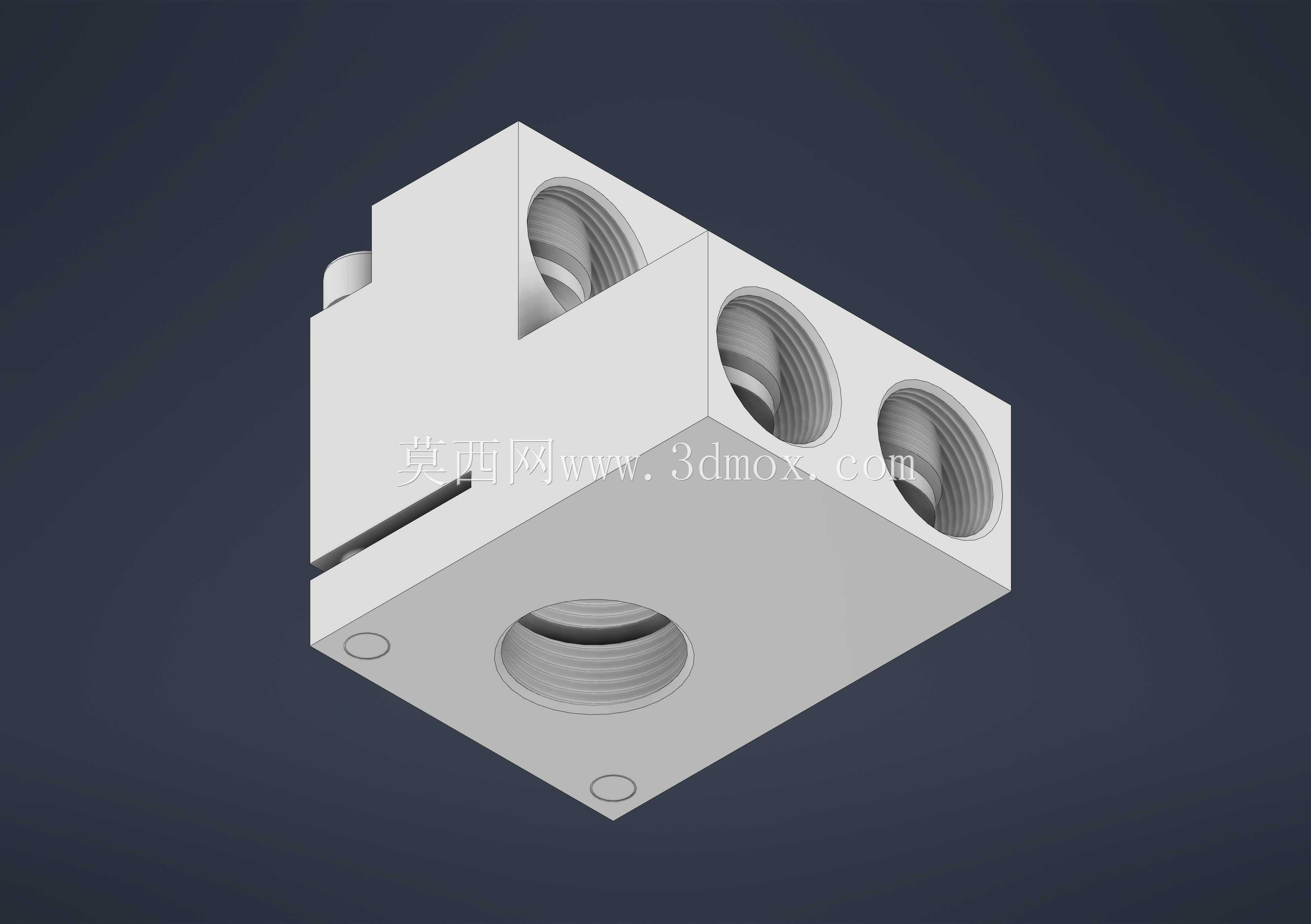

　　从结构形态看，模型采用分层块状本体，上部布置多组内六角紧固元件，侧面预留辅助锁紧位置。夹体本身不是简单的平板压板，而是通过上下基体合围形成电缆容纳与压紧空间，使电缆在水平出线或垂直出线时都能获得明确的支撑边界。对于240mm²铜电缆这类截面较大的导体，压紧区域不能只依赖单点受力，否则容易造成导体局部变形、股线损伤或接触压力分布不均。块状夹体可以把螺栓预紧力扩散到更宽的压接面上，降低单位面积压强峰值，同时保持电缆轴线与端子连接方向一致。

　　设计时首先要处理的是端子螺栓标准匹配问题。该结构围绕DIN EN 50386对应的端子螺栓建立安装关系，螺栓孔位、压板开口和避让空间都要围绕标准端子尺寸展开。工程建模中不能只画出外形，还要把螺栓装入后的运动余量、扳手空间、垫圈压缩空间以及电缆弯曲半径一起校核。尤其在低压大电流回路中，电缆出线方向往往受柜体母排位置限制，端子夹若只考虑一种进线姿态，现场就可能出现电缆硬掰、端子受侧向弯矩的情况。因此夹体在结构上兼顾水平与垂直连接，使导体能够从不同方向接入，而不让端子螺栓承受额外弯曲载荷。

　　夹体的受力思路比较清晰：主螺栓提供垂直于压接面的压紧力，止推螺栓用于限制夹块相对滑移或辅助锁定位置，圆柱头螺栓则承担局部固定与定位。不同紧固件的扭矩不能混用，止推位置的平面宽度对应较小的拧紧力矩，圆柱头螺栓位置按其接触面和规格施加相应预紧力。这样做的目的，是让每个连接点的载荷等级与接触面强度相匹配，避免因过度拧紧导致铝件螺纹损伤、压板翘曲，或因力矩不足导致温升后接触松弛。

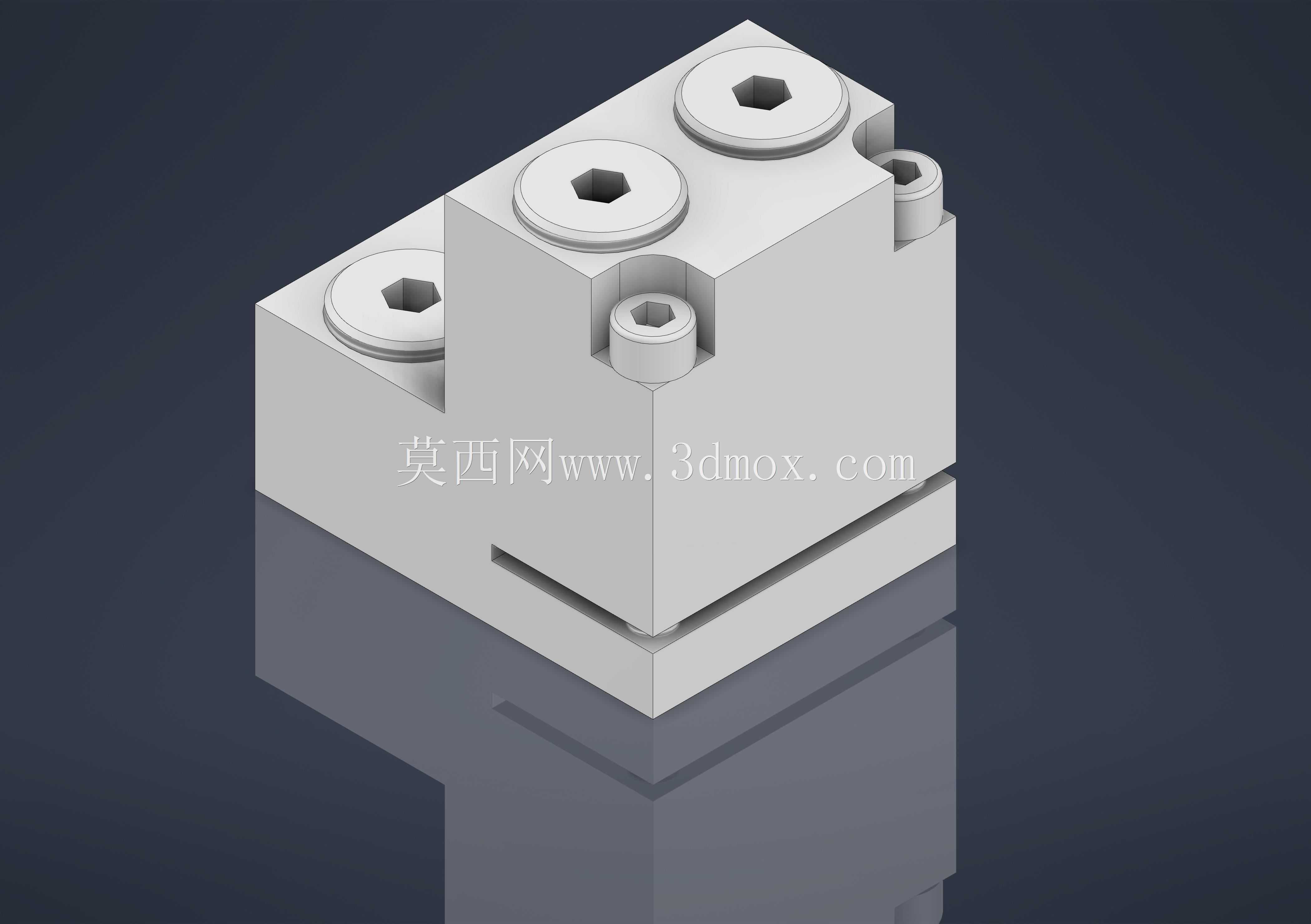

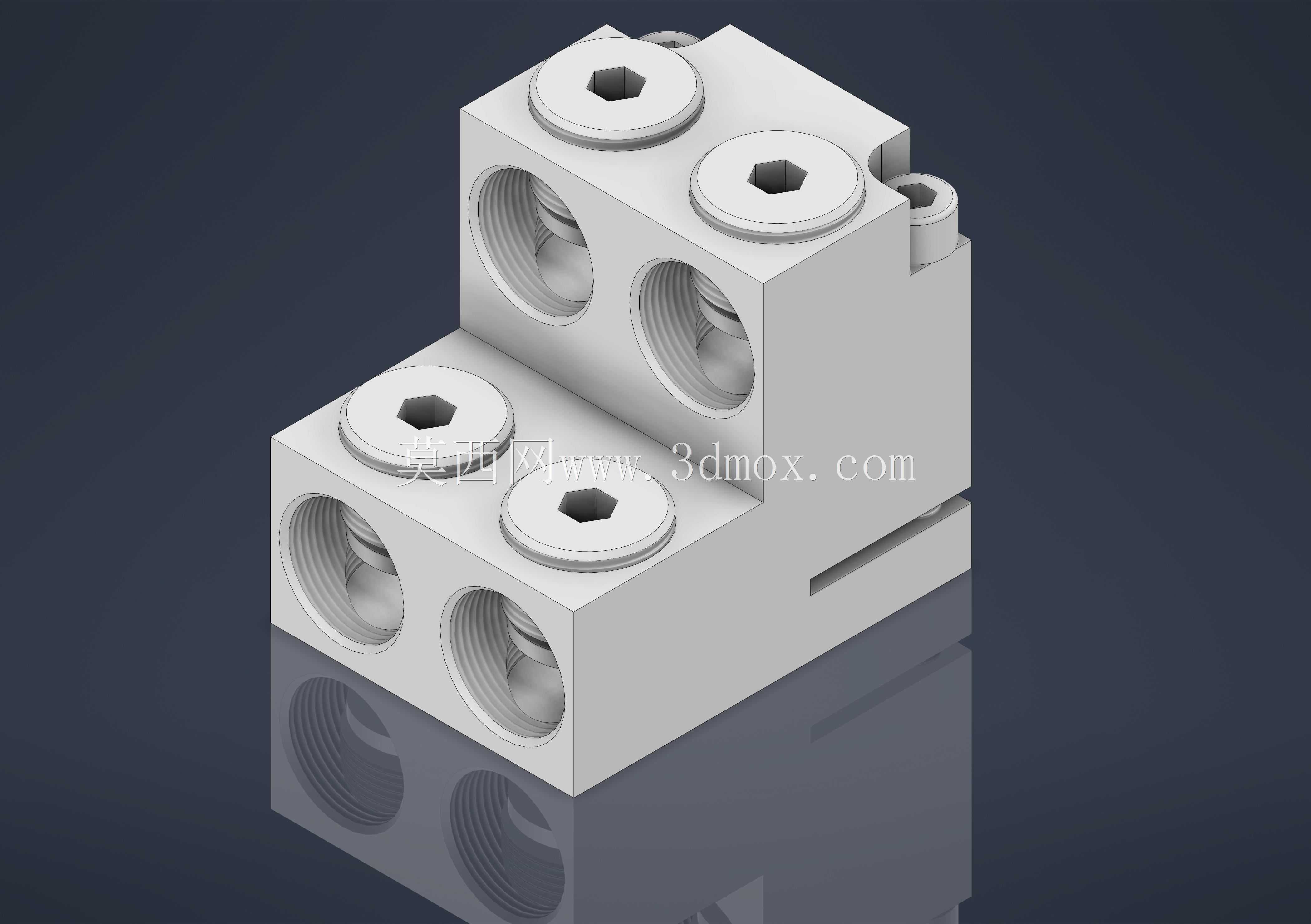

　　在三维结构处理上，本体的棱角、台阶和孔系都体现了面向装配的设计逻辑。上部三个较大的内六角孔呈折线布置，既对应多路线缆压接，也让夹紧力沿电缆排布方向展开；侧面较小的紧固件用于锁紧组合体，防止夹块在振动环境中发生相对错动。底部开槽和分层结构提供了一定弹性变形空间，当螺栓压紧时，夹体可以在受控范围内闭合，而不是完全刚性贴合。这个细节很关键：适度变形能补偿电缆直径公差和导体表面不平度，但变形量又不能大到降低夹持刚度，所以本体壁厚、开槽位置和螺栓间距需要平衡。

　　安装边界方面，选型时不能只看电缆截面，还要核对端子螺栓伸出长度、夹体总高、母排或套管周围净距，以及扳手旋转空间。模型呈现的是紧凑方块形态，适合在变压器低压端子附近空间受限的位置使用；但多组螺栓顶部都需要工具接近，因此上方应保留内六角扳手操作高度，侧面锁紧点也不能被电缆弯头或绝缘护套遮挡。若用于多台变压器并排布置，还要确认相邻相之间的电气间隙，夹体虽然承担机械夹持功能，但安装后不得压缩规定的绝缘距离。

　　铜缆和铝缆在实际连接中的行为并不完全相同。铜导体硬度较高，压接后尺寸保持性较好；铝导体更容易蠕变，热循环后需要更稳定的恒定压力。端子夹通过大面积压板和明确扭矩控制，可以减缓铝缆松弛带来的接触压力下降。用于铝缆时，结构设计还应为接触表面处理、抗氧化涂覆或过渡连接留出操作条件；用于铜缆时，则重点关注大截面导体的压紧均匀性和端头不散股。

　　从设备维护角度看，这种夹具比焊接或不可逆压接更便于检修。停电后可按顺序松开紧固件，检查电缆端头、端子接触面和夹体压痕，再按规定力矩复装。模型中各孔位独立、紧固件层次分明，维修人员能够判断主压紧与辅助锁紧的分工，减少误拆风险。对于结构设计人员，建模时应重点还原螺纹孔有效深度、螺栓头沉台、压板接触面、电缆通过区域以及装配干涉关系，而不是仅建立外观实体。

　　总体来看，该端子夹持结构围绕大电流变压器二次出线的可靠性展开，把标准端子匹配、多方向电缆接入、分级紧固和紧凑安装整合在同一夹具体内。它既不是单纯的导电件，也不是普通固定卡，而是连接电气性能与机械预紧力的关键辅助部件。
