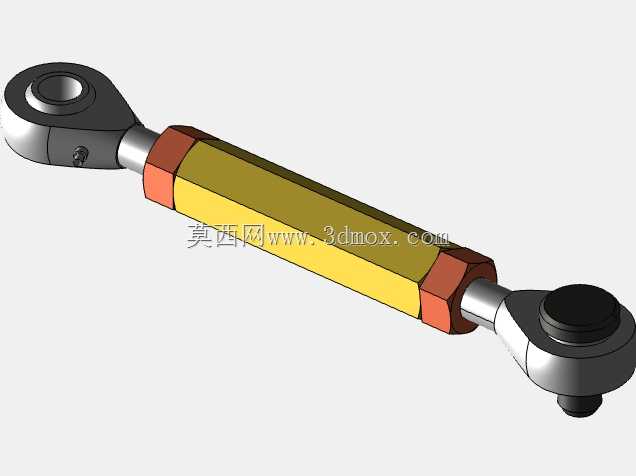

这套杆端关节轴承连杆组件,在各类需要补偿轴线偏差、传递往复推拉载荷的机械结构里十分常见,两端的杆端关节轴承自带球面铰接副,中间为六方截面的连接拉杆,搭配锁紧螺母完成两端轴承的间距与螺纹旋合长度固定。
从实际设备应用场景来看,这类连杆大量出现在液压气动执行机构的外置联动部位、自动化生产线的摆臂传动点位、车辆悬架的导向拉杆、工程机械操作机构的力传递链路,以及各类需要在小角度偏摆状态下持续传递轴向拉压力的工位:当设备运行过程中两个连接点位因机架焊接变形、运动件公差累积、工作中受载产生微量位移时,普通刚性直杆会在铰接孔位产生额外的侧向弯矩,轻则造成连接销异常磨损,重则直接造成杆体弯曲断裂,而两端杆端轴承的内圈球面可以相对外圈在一定锥角范围内自由偏转,自动补偿两端安装孔的同轴度偏差与运动过程中的角度偏移,让连杆始终只承受轴向拉压载荷,从根源上消除附加弯矩。
结构设计上,两端杆端轴承的外圈为带安装孔的吊耳式结构,其中一侧轴承外圈侧面预留了锁紧顶丝孔,当内圈螺纹杆旋入中间拉杆后,可通过顶丝锁死螺纹配合面,防止设备长期振动导致螺纹旋合松动;中间拉杆采用六方外形,既可以用扳手直接夹持杆体转动,快速调整两端轴承的总安装距,也相比圆杆拥有更好的抗扭抗弯截面模量,在相同杆径下能承受更大的横向意外载荷。两端的锁紧螺母为外六角厚螺母,旋在轴承的外螺纹段上,在调整好连杆总长度、将两端轴承分别对接设备的两个连接点位后,拧紧锁紧螺母贴紧中间拉杆的端面,即可锁死整个连杆的工作长度,避免运行中螺纹回松。
建模过程中需要重点把控几个配合边界:首先是两端杆端轴承的球面配合间隙,内圈球头和外圈球窝的配合要保留合理的活动间隙,既不能过紧造成偏摆卡滞,也不能间隙过大导致传动空程;其次是螺纹段的旋合长度,两端轴承螺纹杆旋入中间拉杆的深度不能小于螺纹公称直径的1.2倍,保证螺纹连接的抗拉承载力,同时要在拉杆两端的内螺纹孔底部预留退刀空间,避免螺纹杆旋到底后出现顶死、无法调整长度的问题;六方杆体的对边尺寸要和两端锁紧螺母的外接圆尺寸做好协调,保证扳手空间足够,现场装配时不需要额外加工避让位。
安装尺寸层面,两端轴承的安装孔为同轴通孔,用于穿入连接销和设备端的铰接座对接,选型时需要核对安装孔直径、轴承球头的允许偏摆角度、连杆的最小和最大可调中心距:最小中心距为两端螺纹杆完全旋入拉杆时两个安装孔的中心距离,最大中心距为螺纹旋合长度达到安全最小值时的中心距,实际设备设计时要把连杆的工作行程长度落在这个可调区间的中段,预留足够的调整余量,避免出现调整到极限位置仍无法对齐安装孔的情况。杆体的六方截面在布局时要注意周边运动件的避让,因为六方的棱角相比圆杆外伸尺寸更大,要预留足够的摆动空间,防止连杆随动偏摆时和周边机架、管线发生磕碰。
这类组件的功能特性决定了它非常适合中低速、往复摆动的传动工况,关节轴承的球面摩擦副可以承受较大的径向载荷和双向轴向载荷,在日常维护时只需定期在球头部位补充润滑脂,就能长期保持偏转灵活,相比采用普通销轴加铜套的铰接结构,它的角度补偿能力更强,装配时对两端安装孔的位置度要求更低,能大幅降低现场安装的对位难度,也能减少设备运行过程中因错位产生的附加冲击,延长整套传动机构的使用寿命。在做整机结构布局时,工程师可以直接把这套连杆作为标准传动件选用,只需根据所需传递的最大拉压力选定杆体直径和轴承规格,再根据两个铰接点的设计间距调整连杆长度,锁死锁紧螺母和侧顶丝即可完成装配,不需要额外加工复杂的铰接座结构。
