菱形花纹包胶传动滚筒结构设计

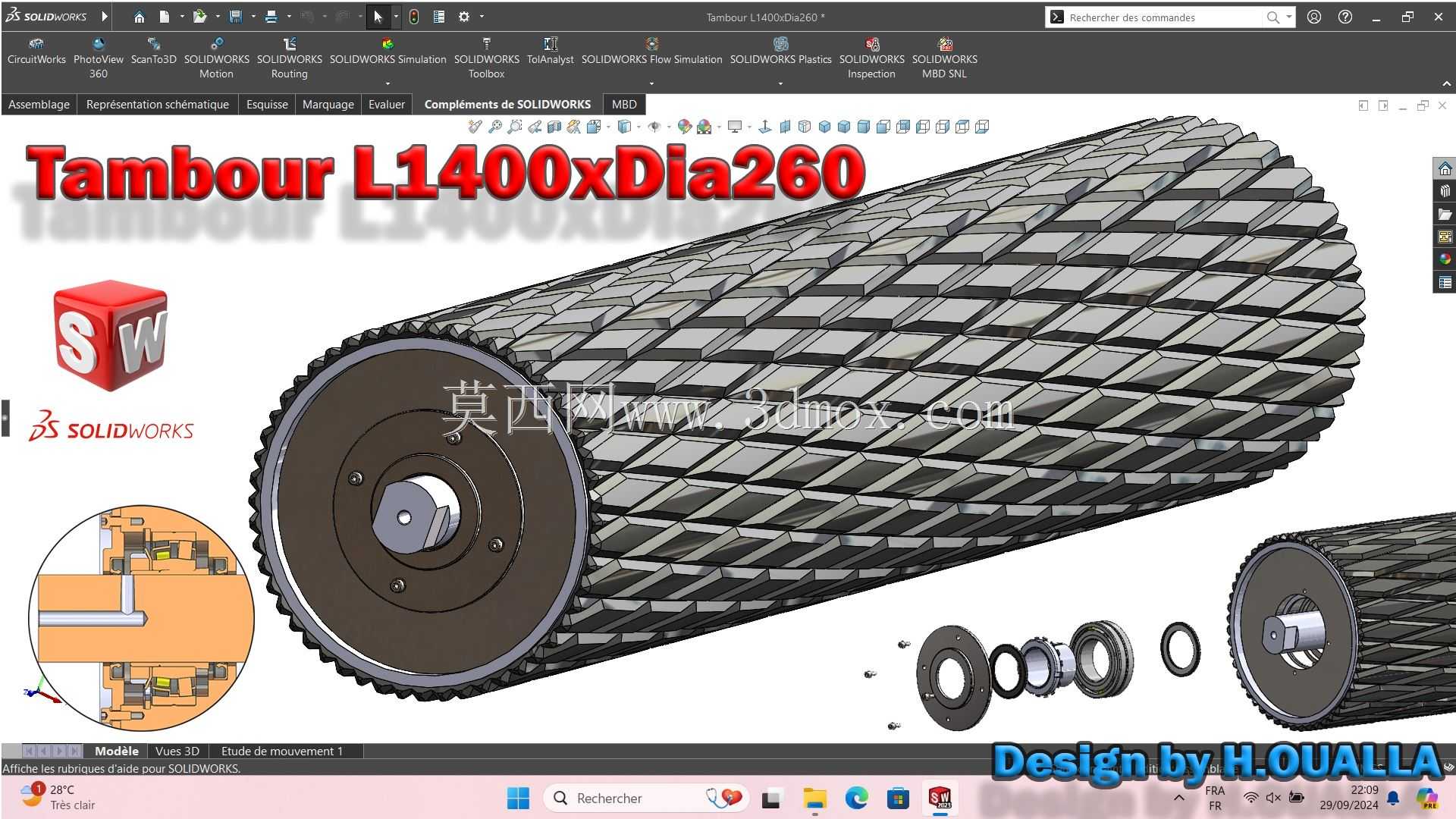

　　这套辊筒结构面向带式输送、板材牵引以及需要较大摩擦系数的连续输送工况，主体为长圆柱辊体，外圆采用连续菱形凸起花纹，目的不是单纯装饰，而是在辊面与输送带或工件接触时增加咬合能力。普通光面辊在潮湿、粉尘、轻微油污或载荷波动条件下容易出现打滑，尤其在启动、制动和短距离频繁启停的产线上，带速失稳会直接影响定位精度。菱形花纹把接触区域分割成多个斜向摩擦面，既能提高周向牵引力，也能让表面附着物沿沟槽排出，减少泥屑、纤维或颗粒在辊面堆积造成的局部跳动。

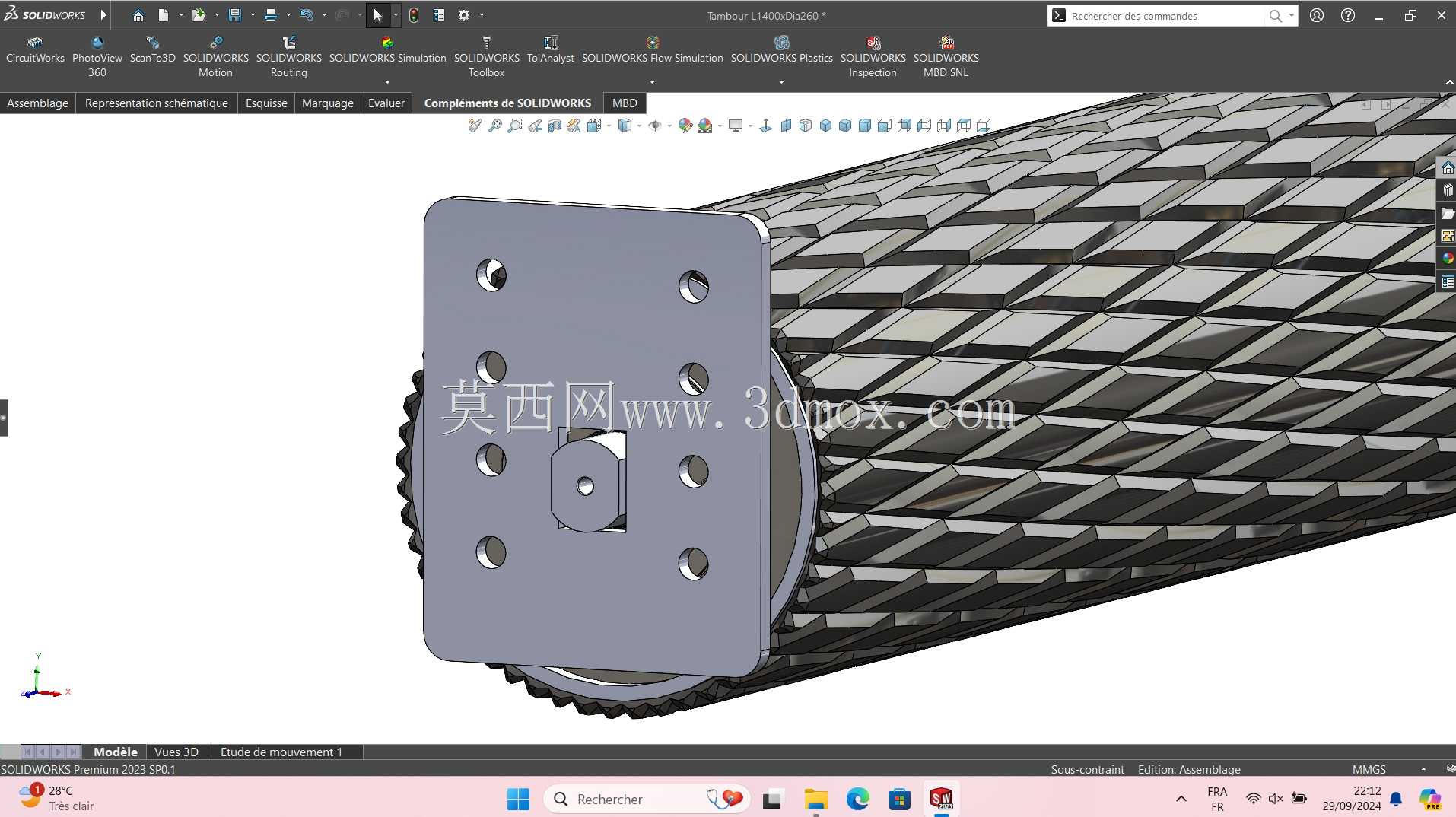

　　辊体外形按大直径、长跨度的牵引辊思路处理，圆柱段为主要工作区，两端设置轴颈、端盖、轴承和密封相关结构。端盖与辊筒之间通过紧固件连接，便于在维护时拆开检查内部轴承状态；轴端采用带键槽的连接形式，可与减速机输出轴、链轮或联轴器配合。轴承选型位置靠近两端支承点，使辊体受力路径更加直接：输送带张力作用在辊面后，经筒壳、端盖传递到轴承，再由轴承座或机架承担。这样的布置有利于控制长辊的弯曲变形，避免中部挠度过大导致带面跑偏。

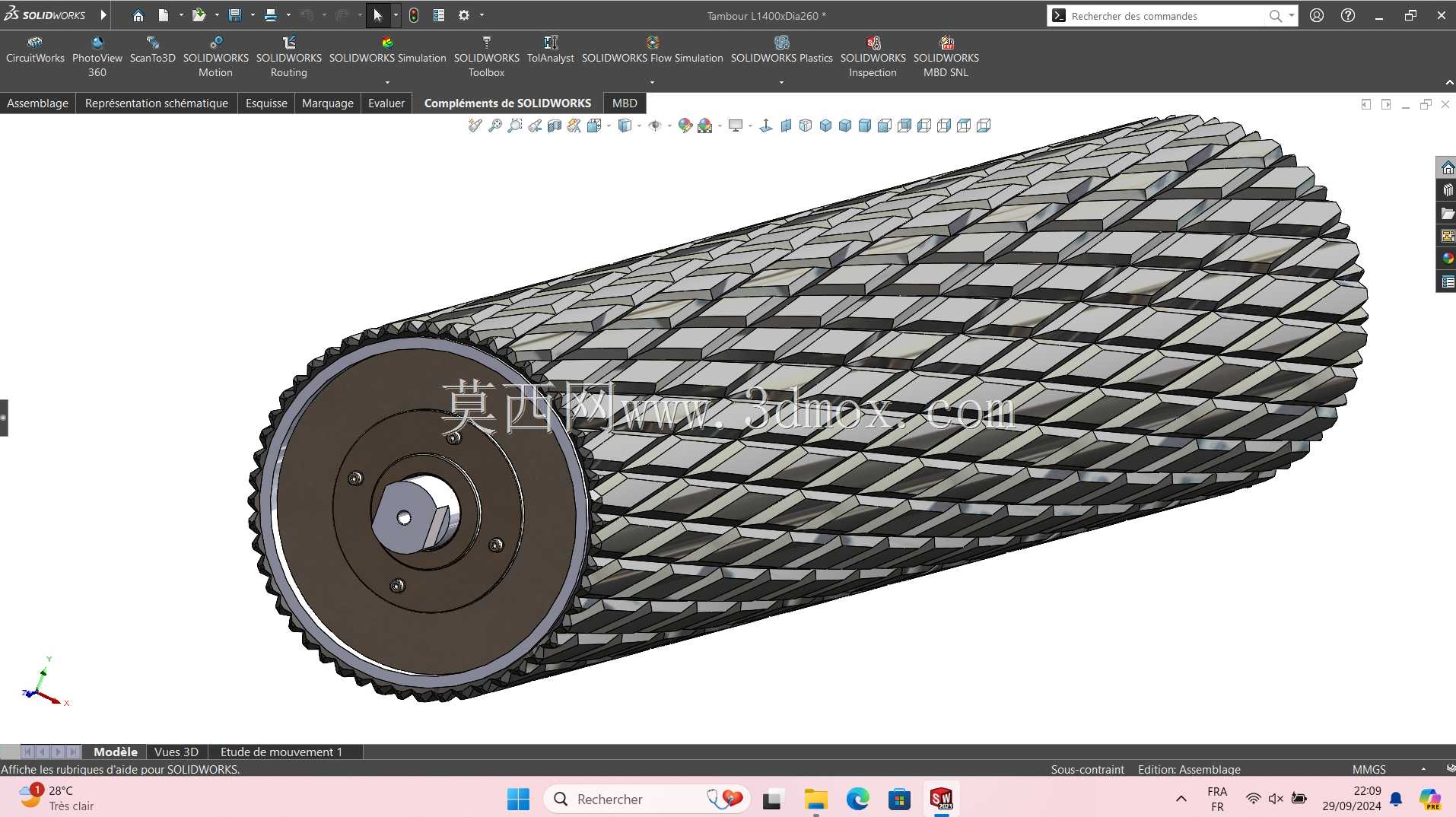

　　从结构细节看，辊面花纹并非后期简单贴图，而是沿筒壳外圆连续展开的实体特征。菱形块之间形成交错沟槽，沟槽方向与辊筒轴线呈一定角度，运转时可对输送带产生轻微居中作用，对偏载工况有一定校正效果。花纹高度需要兼顾摩擦增益与带面磨损：凸起过低时排水排屑能力不足，过高则会减小有效接触面积，并在软质输送带上压出明显痕迹。该结构在建模时保留了花纹块的厚度、根部过渡和端部收束，便于后续根据实际带速、张力和材料硬度调整凸起参数。

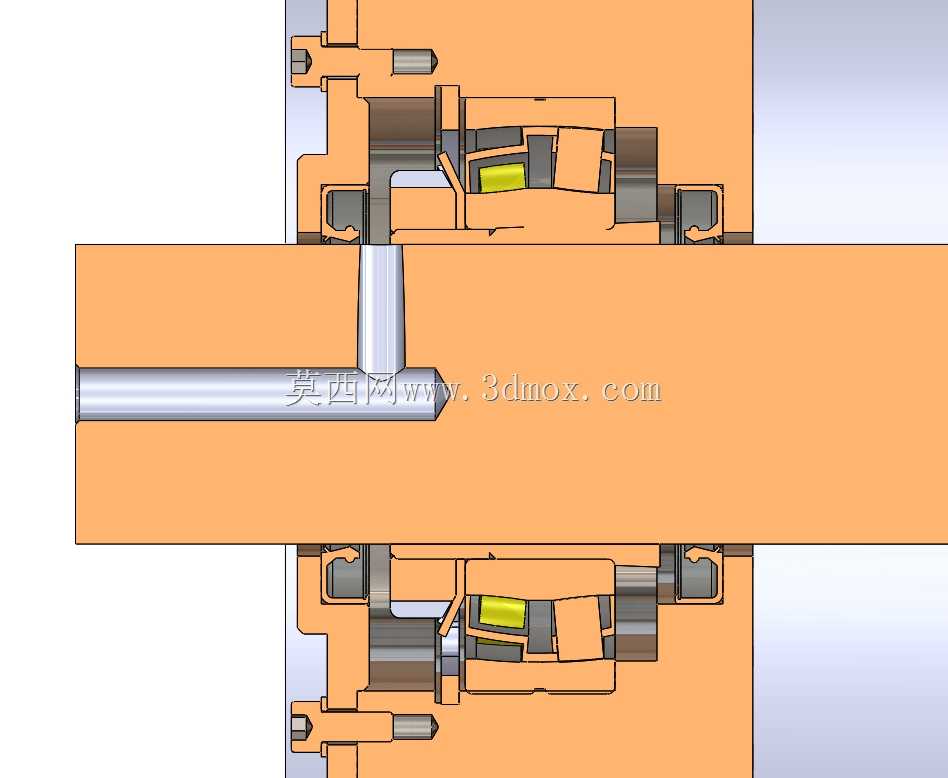

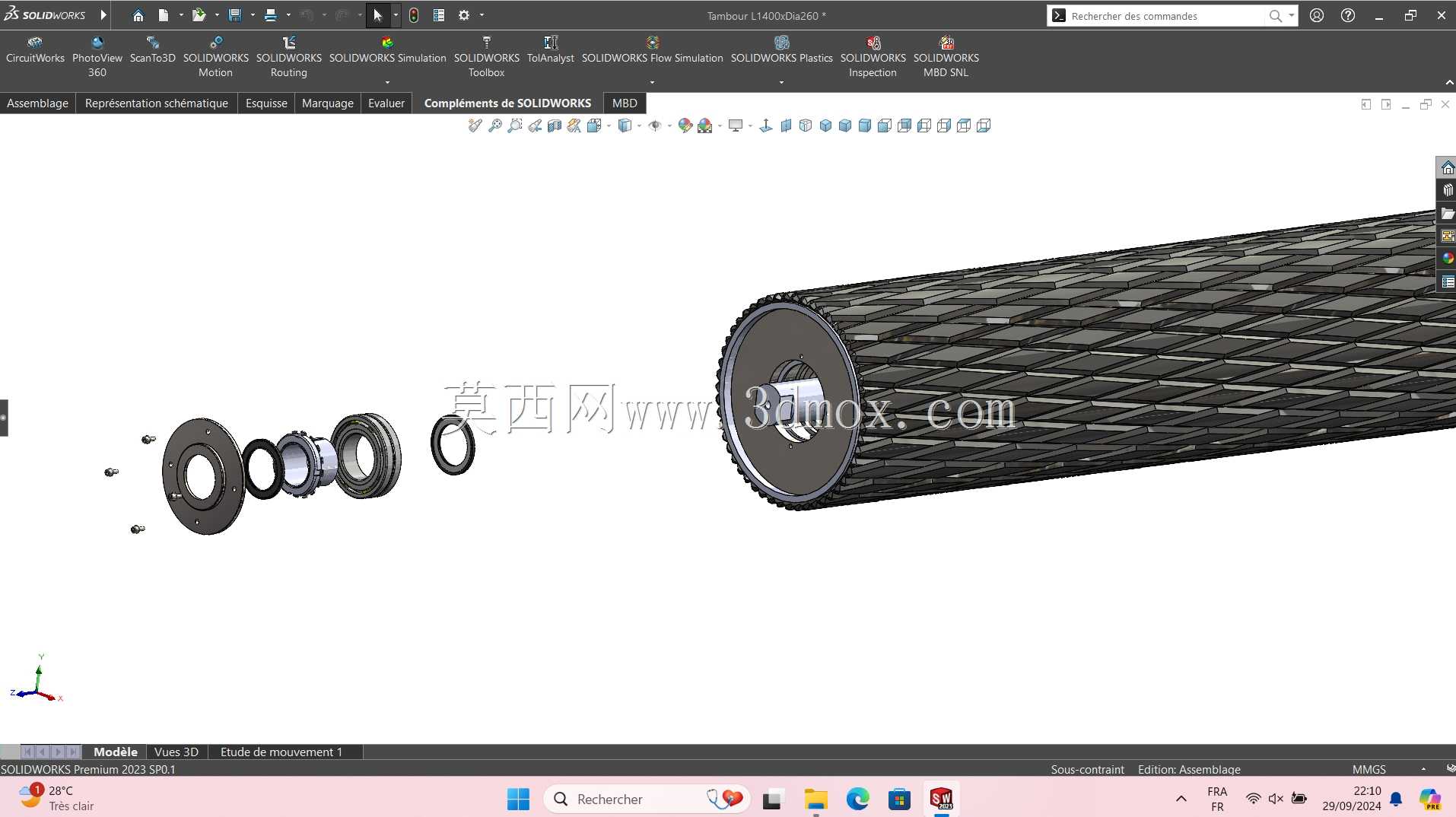

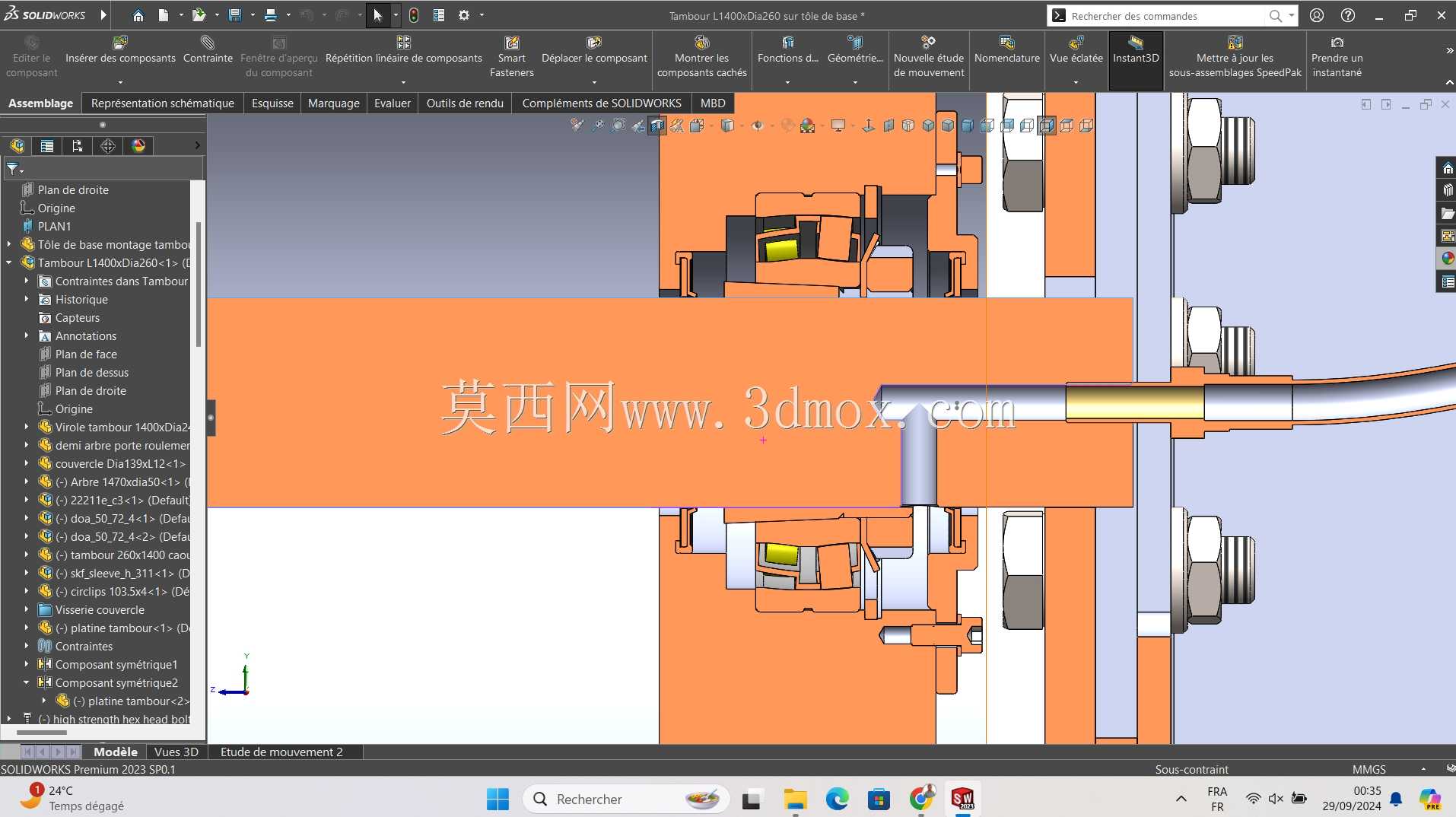

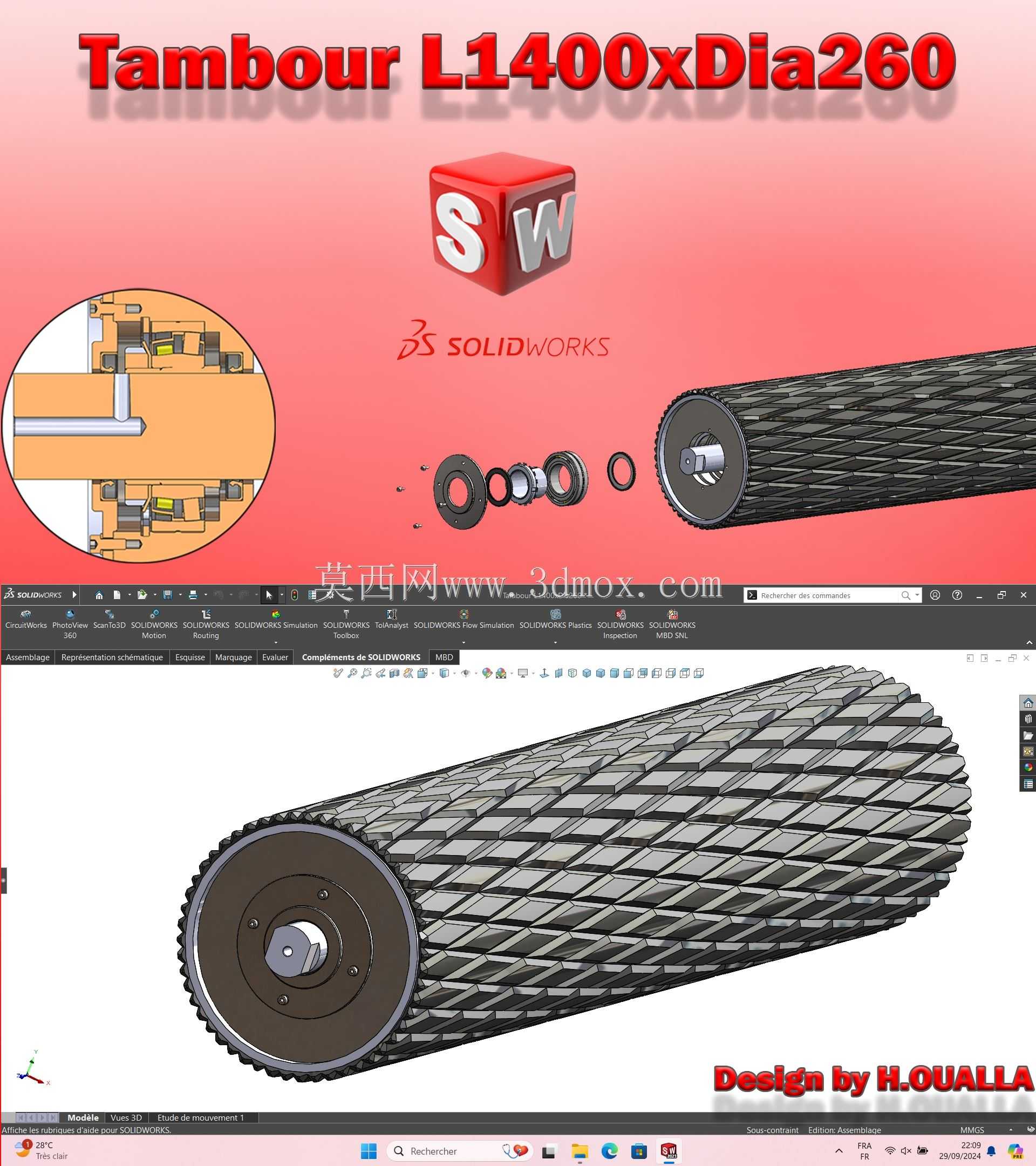

　　端部组件是该设计的另一个重点。轴件穿过端盖中心，通过键传递扭矩；端盖外侧布置轴承、挡圈、密封件和紧固件，形成可装配的完整回转单元。图中分解出的环形件、轴承和隔套体现了装配层级：筒壳负责承受径向载荷和表面摩擦，端盖负责把筒壳与转轴连接起来，轴承负责降低回转阻力，密封件则用于阻挡粉尘进入轴承腔。对于输送设备来说，辊筒往往安装在空间狭窄、维护窗口有限的位置，因此端盖连接方式、轴承拆装方向以及紧固件可达性都需要在三维阶段提前校核。

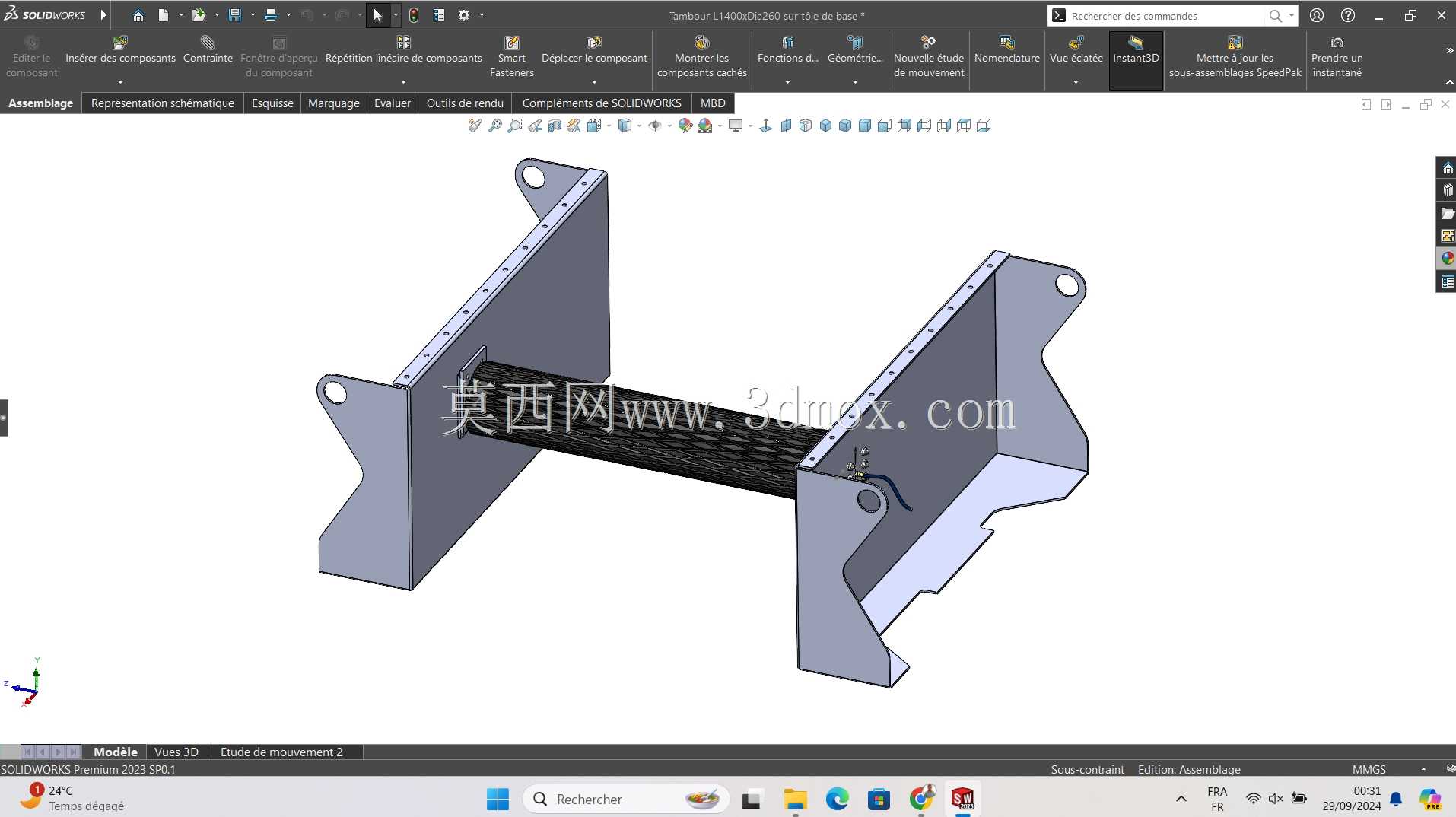

　　安装边界方面，这类辊筒通常以两端轴颈作为定位基准，机架上设置轴承座或滑块张紧机构。长辊装配时要保证两端轴承孔同轴，否则会造成轴承受偏载、辊筒转动阻力增大以及输送带边缘受力不均。辊筒中心高、轴伸长度、键槽位置和端部紧固件空间都应与周边机架、护罩、张紧螺杆保持干涉距离。若用于倾斜输送或高张力传动，还需在机架侧校核轴承座承受的水平拉力和垂直载荷，不能只关注辊筒本身的外形尺寸。

　　在实际应用中，这种花纹辊常见于砂石、粮食、包装、木材加工、纸箱输送以及轻型矿山给料设备。它既可以作为主动辊提供牵引力，也可以作为改向辊或压辊使用。作为主动辊时，设计重点在于轴与传动件的扭矩传递、筒壳刚度以及辊面摩擦系数；作为从动辊时，则更关注转动灵活性、密封可靠性和表面清洁能力。菱形花纹相较横向沟槽，运行噪声更低，接触冲击更小；相较直纹辊，它在双向运转和偏载条件下的适应性更好。

　　建模思路上，整体采用先确定回转轴线和支承跨距，再建立筒壳、端盖、轴系和标准件的方式。筒壳外圆花纹适合通过展开规律、阵列或包覆特征完成，以保证菱形块在圆周方向和轴向方向均匀分布。端盖与轴的配合段需区分定位面、密封面和紧固件避让区，不能把所有直径做成同一尺寸。轴承安装处应设置台阶或挡圈槽，使内圈、外圈在轴向有明确限位；端盖与筒壳连接孔应均匀布置，并考虑拧紧工具的操作空间。

　　结构校核时，不能只看单件是否成型，还要模拟辊筒在输送带包角范围内的受力分布。辊面中部受载最大，筒壳壁厚、端盖刚度和轴径共同决定挠度。若辊体过长而直径偏小，运转中会出现中段下沉，带面在辊筒上接触不均，轻则跑偏，重则带边磨损。花纹根部应保留圆角或斜面过渡，避免应力集中在凸起根部，尤其在焊接筒壳或铸件表面加工时，尖角位置容易成为裂纹起始点。

　　该三维结构把辊筒外形、传动端部、轴承装配和维护拆分关系完整表达出来，适合在输送设备方案设计阶段进行空间布置、张力校核、零件细化和装配干涉检查。设计者可在此基础上调整筒壳直径、有效长度、花纹节距、轴伸形式以及轴承规格，使其匹配不同带宽、载荷和安装环境。
