带法兰安装座的90度弯管接头结构

　　该弯管接头构件在流体输送管路、小型动力设备油路、空压机气路以及工业辅助管线布局中十分常见，核心作用是在有限的设备内部空间里完成管路走向的90度转向，同时通过两端不同形式的安装结构，分别对接上游管路接口与设备本体安装基面，省去现场额外拼接弯头、单独制作固定支架的工序，让管线排布更紧凑，也减少了管路接头处的泄漏风险点。从实际装机场景来看，这类构件常布置在发动机舱侧边、液压站阀块周边、小型工艺设备的壳体转角位置，既要承担管路内部介质的通流功能，也要承受管路运行时产生的振动、介质压力以及外接管路的拉扯载荷，因此结构设计上没有采用单纯薄壁弯管加外接法兰的拼装形式，而是将弯管主体、端部对接法兰、底部固定支座整合为一体，整体刚性远高于拼接式管路组件。

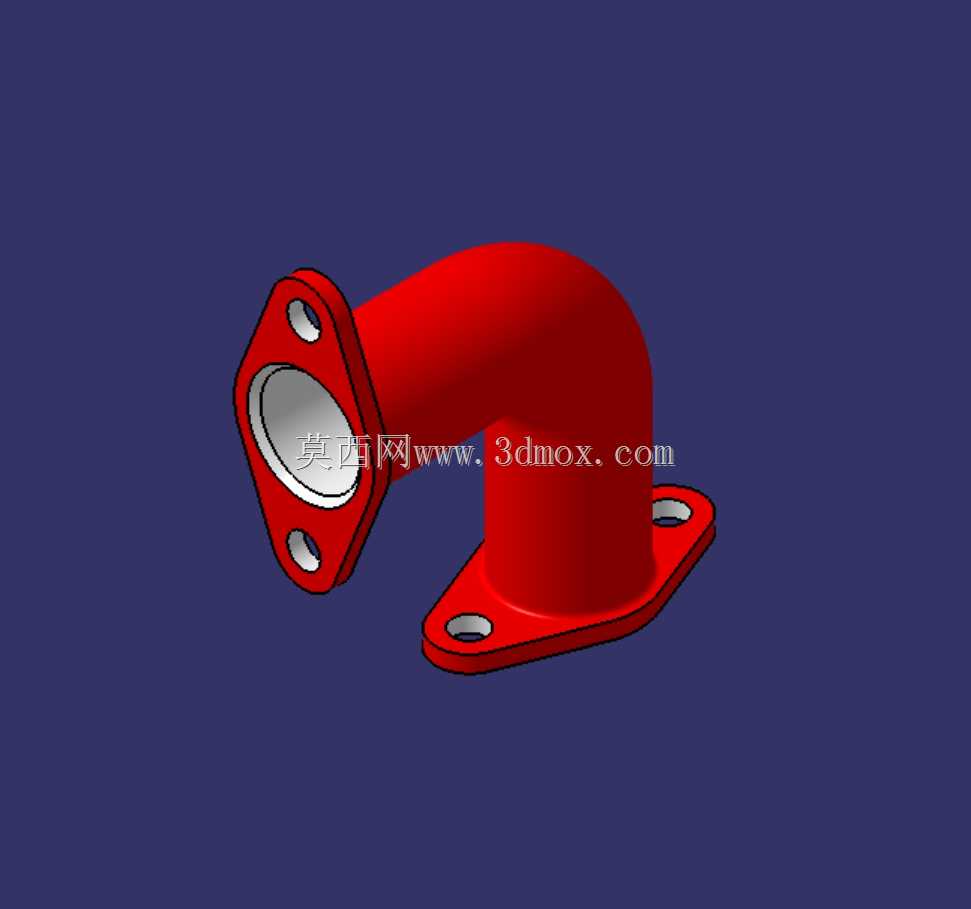

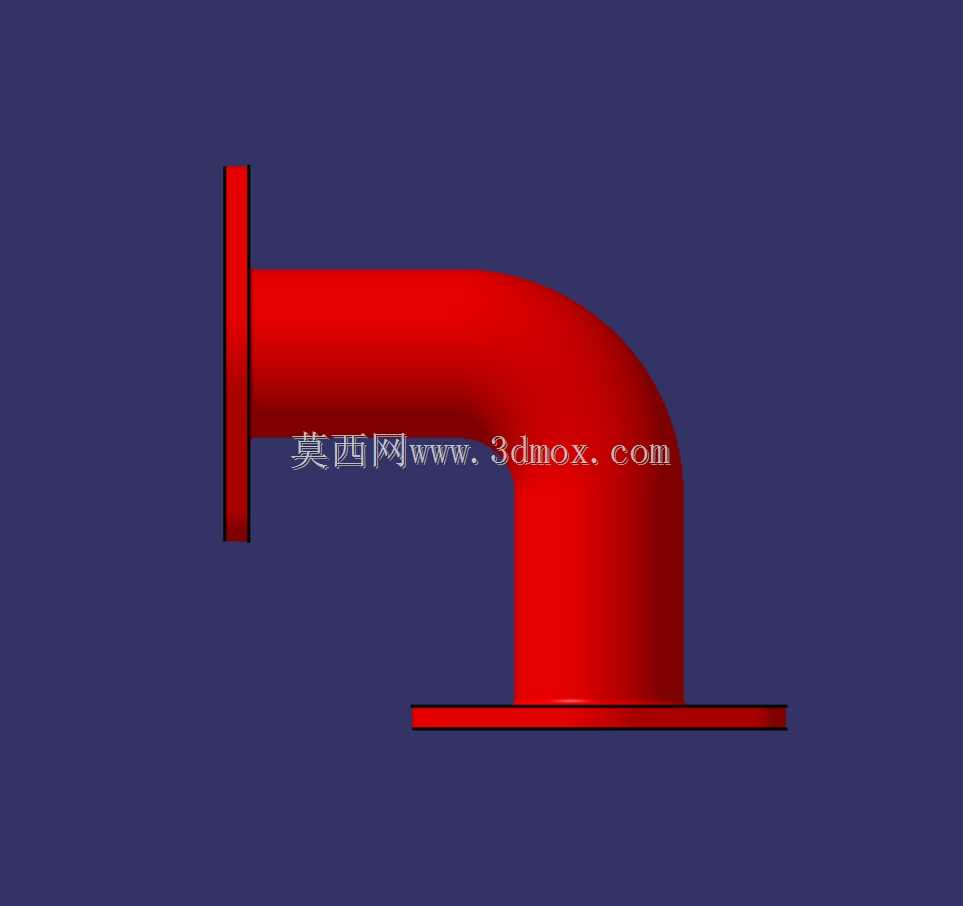

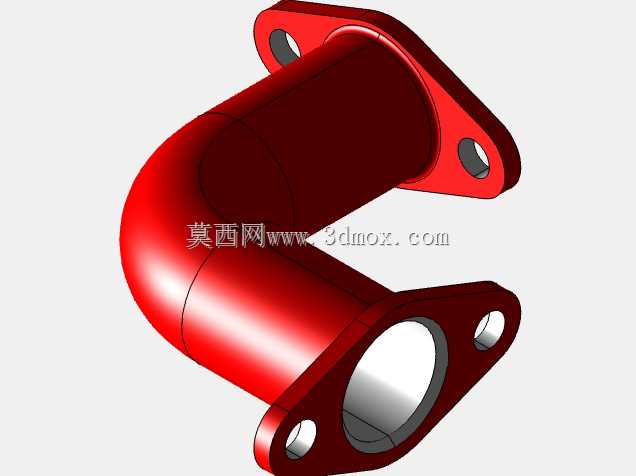

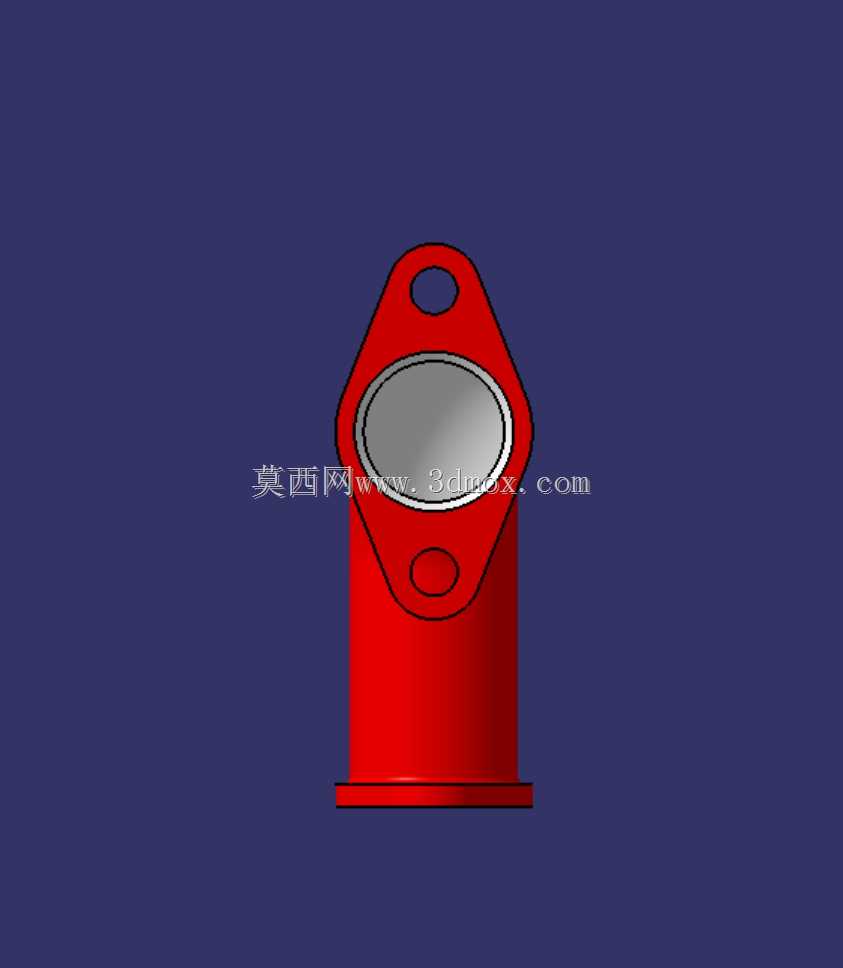

　　结构细节上，弯管的一端为带菱形轮廓的对接法兰，法兰端面加工出与管口同轴的密封贴合面，法兰面上分布两个安装通孔，用于穿装锁紧螺栓，和对面的管路接口法兰压紧密封垫，实现管路端面的密封对接，法兰和弯管衔接位置做了平滑的加厚过渡，避免转角处出现应力集中，在介质压力反复波动或者设备振动工况下，衔接位置不容易出现疲劳开裂。弯管的另一端向下延伸，底部整合了长条形的安装固定支座，支座板面和弯管轴线垂直，板面上开设两个安装孔，可直接通过螺栓将整个弯头组件锁固在设备的安装基面或者机架支撑板上，支座和弯管外壁之间同样做了补强过渡，把弯管承受的径向载荷直接传递到安装基础上，不需要额外加装管夹固定。

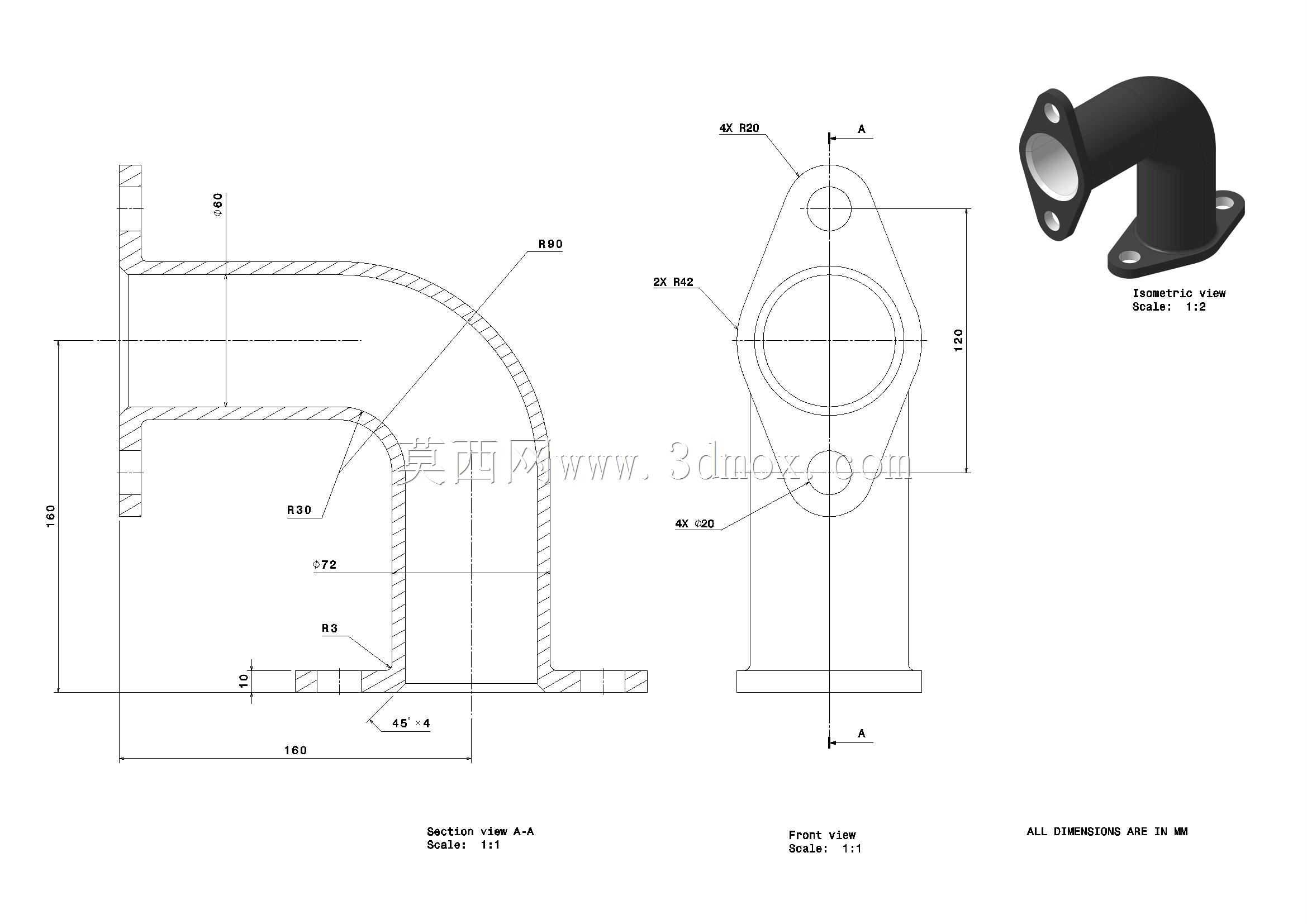

　　建模过程中，首先梳理两端接口的位置关系：先确定两个管口的中心轴线，保证两轴线空间垂直且中心距符合布局要求，先构建弯管的内部通流腔体，保证内壁转角处圆滑过渡，降低介质流经弯头时的流阻，避免直角转折造成的湍流、压损过大问题；外部实体按照管路承压所需的壁厚均匀偏移，端部法兰按照对接接口的标准尺寸拉伸成型，法兰上的螺栓孔位置按照对接件的孔位坐标定位，保证装机时孔位完全对齐。底部安装支座的轮廓按照安装基面的可用空间绘制，支座上的固定孔间距匹配机架上预设的安装螺孔位置，支座厚度结合螺栓规格、锁紧时的压紧力需求设定，避免螺栓拧紧时支座板面发生变形。所有开孔、凸缘、过渡圆角完成后，通过布尔运算将各部分实体合并为单一整体，再对锐边做倒圆处理，既消除加工时的应力集中隐患，也让铸件脱模、机加工装夹的工艺性更合理。

　　安装边界方面，对接法兰端的外轮廓尺寸需要预留出螺栓穿装、扳手拧紧的操作空间，菱形法兰的两个尖角方向要避开周边其他管线、壳体壁面，防止装机时工具无法伸入锁紧螺栓；底部支座的长度方向要和安装基面的支撑区域匹配，两个固定孔的周边要有足够的贴合面积，保证螺栓压紧后支座不会出现局部翘曲。弯管的弯曲半径取值兼顾通流性能和空间占用，弯曲半径过小会大幅提升介质流经的压力损失，弯曲半径过大则会占用过多设备内部空间，设计时结合周边构件的避让间隙调整，保证弯管外壁和相邻零部件之间保留足够的安全间隙，避免运行振动过程中发生磕碰摩擦。这类一体式弯管支座构件相比分体拼装的弯头加支架方案，零件数量更少，装配工序更简单，整机管路的装配效率更高，同时一体化结构的固有频率更高，在设备运行振动环境下不容易出现管路共振松动的问题，长期运行的密封可靠性也更有保障。
