飞翼布局无尾遥控航模整机结构

项目分类:飞机 发布时间:2024-11-12 ID:791488
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构
  • 飞翼布局无尾遥控航模整机结构

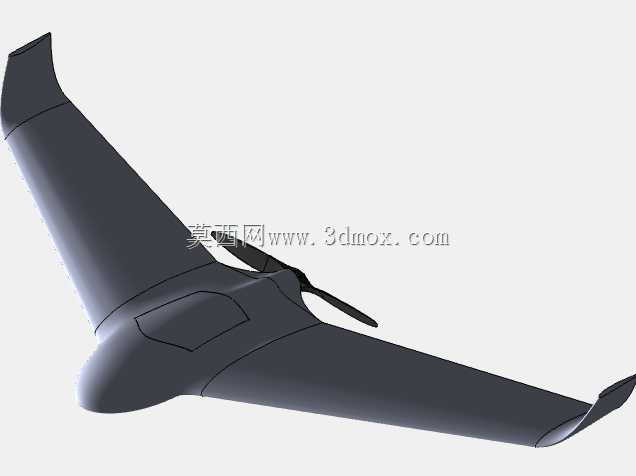

  这套飞翼构型遥控飞行器的三维结构,面向小型固定翼航模的气动验证、整机装配推演与飞控布置校核而建立。整机取消常规垂尾、平尾与独立筒状机身,采用翼身融合的高升阻比布局,机翼外段带有明显上反与翼梢折角,能够在无垂直安定面的条件下提供方向稳定趋势,同时降低翼尖诱导阻力。后部推进装置布置在机身背部后段,螺旋桨旋转平面避开主翼上表面的强干扰区,也减少地面起降时桨叶触地的风险。

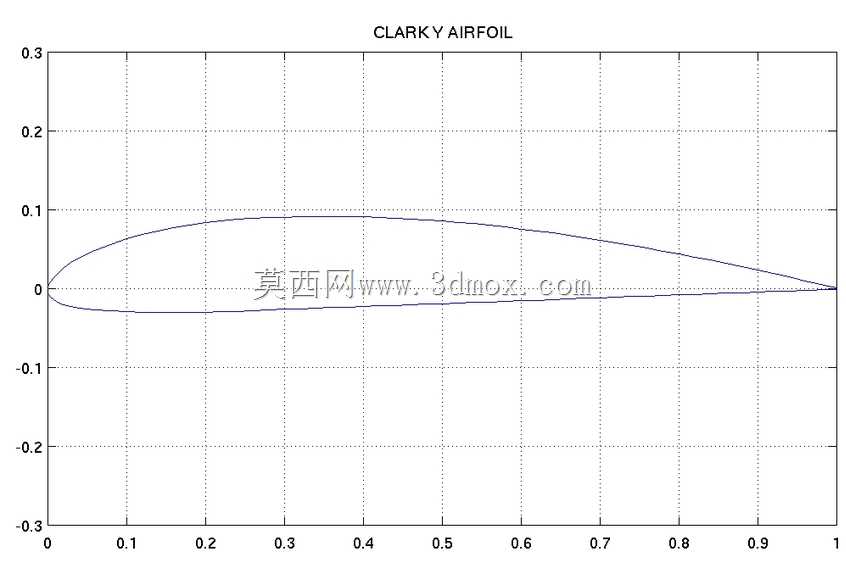

  从实际使用场景看,这类无尾飞翼可用于低空航线飞行、滑翔性能测试、航拍载荷搭载验证以及航模爱好者的自制装配参考。由于外形连续、零件数量相对较少,它也适合作为复合材料壳体、泡沫芯材热切割或轻木蒙皮成型的教学对象。结构建模时需要优先处理机翼相对厚度、翼型扭转、重心范围和升降副翼舵面面积之间的关系;飞翼对重心位置比常规尾翼飞机更敏感,重心偏后会诱发俯仰振荡,偏前则会导致操纵力矩不足、起降速度升高。

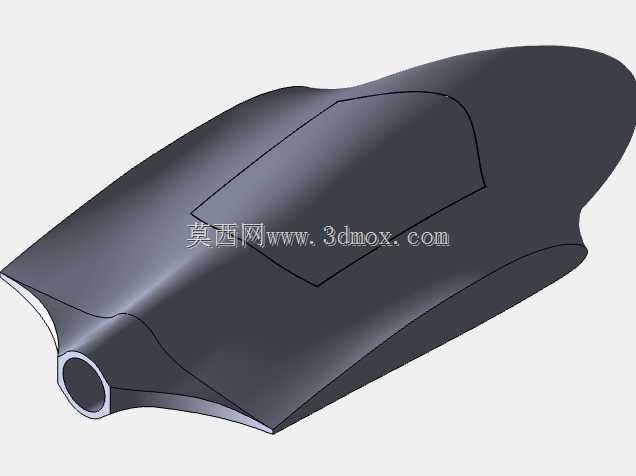

  外形组织上,中央隆起区域承担设备舱功能,内部需要容纳动力电池、接收机、飞控板、电调、舵机和线缆。模型中中央舱盖轮廓与机体表面形成可拆分界,设计实物时可在该区域设置磁吸、卡扣或螺丝压紧结构,既要保证电池快速更换,也要避免飞行中舱盖鼓起产生局部气流分离。机翼前缘保持大半径连续过渡,后缘布置左右联动的升降副翼;两侧舵面同向偏转时提供俯仰力矩,反向差动时提供滚转力矩,若加入偏航混控,还可通过阻力差改善无尾布局的方向操纵。

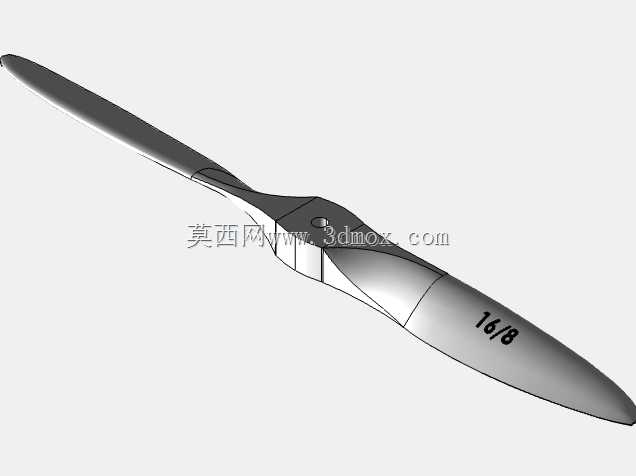

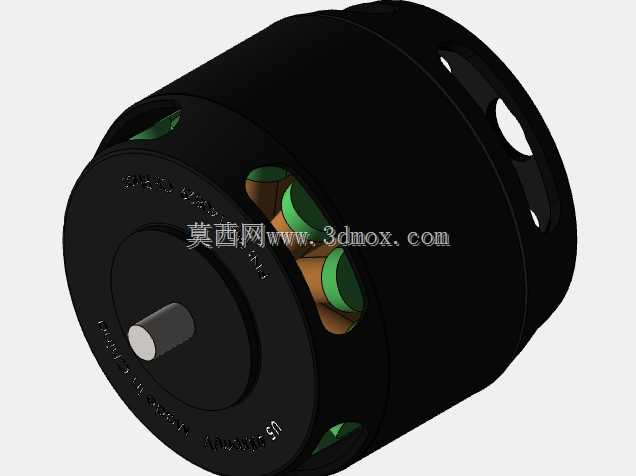

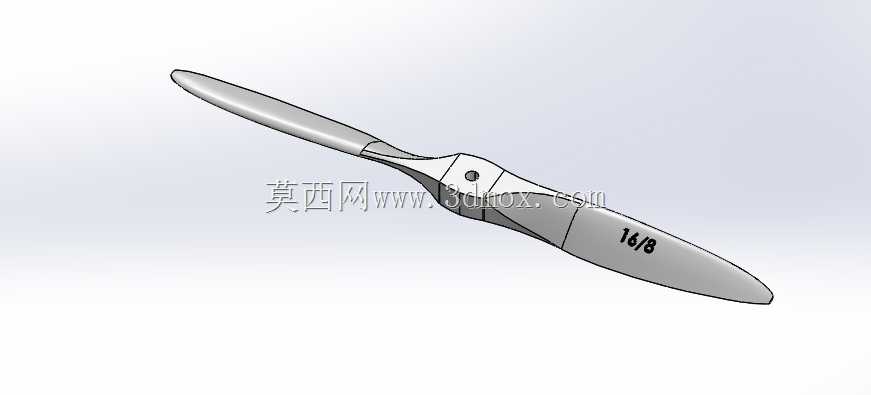

  安装边界方面,推进系统的轴线应略高于机体主承力面,电机座需要预留十字安装孔、散热间隙和桨夹锁紧空间。桨叶与翼面后缘之间要保留足够安全距离,防止大扭矩起动或机体振动时桨尖擦碰结构。电池舱不宜过度靠近机头,较合理的做法是在重心前后设置可调节的电池限位槽,通过电池前后移动完成配平。电调应靠近电机并保留冷却气流通道,飞控则尽量安装在振动较小、接近整机重心的位置,轴线方向与机体航向严格一致。

  结构细节上,翼梢小折角不仅是造型特征,也承担稳定与限幅作用;建模时应保证折角处曲面连续,避免实物蒙皮在该位置出现褶皱。机身腹部可按起降方式增加滑行防护层或可拆卸腹鳍,若采用手抛起飞,腹部前缘需要圆滑过渡,减少出手瞬间的姿态扰动。主翼内部可沿展向布置碳杆或轻木翼梁,翼梁穿过中央设备舱两侧,将弯曲载荷传递到整体结构;舵机埋入翼面后,舵角、拉杆和摇臂运动路径不能与蒙皮、线束干涉。

  工程校核时,应重点检查设备舱容积与整机重量的匹配。飞翼虽然气动效率高,但内部空间扁平,电池、飞控和舵机堆叠容易抬高局部重心,也会削弱机翼根部厚度。布线应沿翼梁或机身中心线走向,在拆装舱盖范围内预留弯折余量;天线不能被碳纤维材料完全屏蔽,若使用碳纤维护板,需要将遥控天线引出至泡沫或轻木区域。整机曲面还可用于 CFD 初步分析,观察背部螺旋桨滑流、翼尖涡和后缘舵面附近的压力分布,从而调整电机倾角、翼尖上反角和舵面铰链位置。

  该结构的价值不在于复刻某一架成熟飞机的全部制造图纸,而在于把无尾飞翼从外观曲面推进到可装配、可配平、可维护的机械对象。围绕设备舱、推进轴线、舵面操纵和重心边界展开建模,能够帮助设计者在加工前发现干涉、检修困难和气动安定性不足等问题,使后续实物制作减少反复试错。
