双机身电动轻型滑翔飞机结构数模

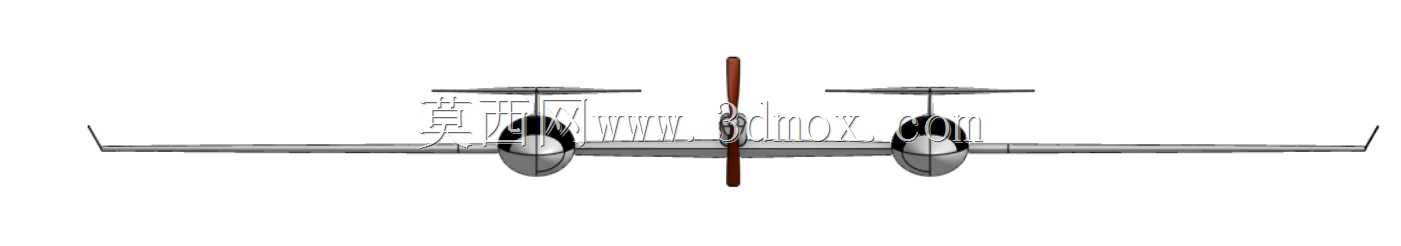

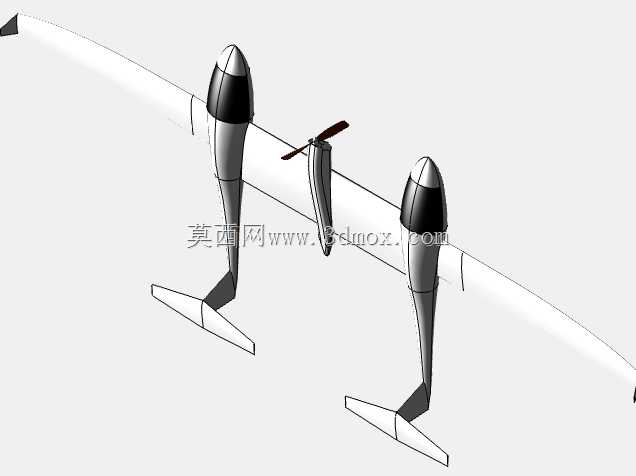

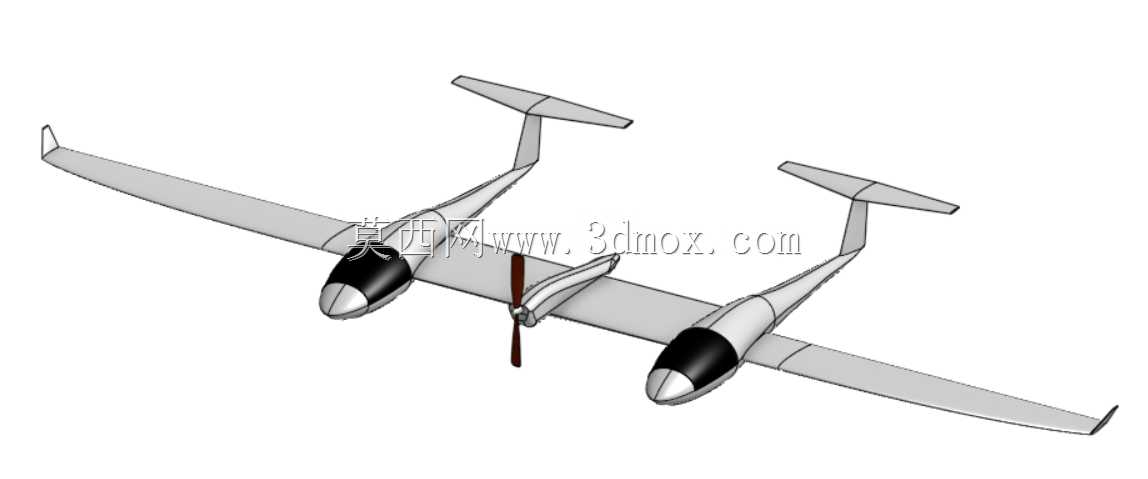

　　该数模呈现的是一种双机身布局的轻型电动滑翔飞机，整体构型围绕低阻巡航、长航时飞行和轻型电动推进展开。模型中左右两条细长机身沿机翼展向对称布置，机身头部采用流线型整流罩，中部机翼承担主要升力，中央短舱位置布置螺旋桨推进单元，尾翼通过双垂尾和水平安定面形成稳定的后部支撑结构。此类构型在轻型航空器、实验类飞机、电动验证机以及无人机方案推演中具有较强参考价值，尤其适合用于分析分布式机身、大展弦比机翼和后置推进系统之间的空间关系。

　　从实际用途看，该类飞机可服务于低空巡航、飞行原理验证、电动航空教学、轻型飞行器概念设计以及无人监测平台方案评估。双机身设计能够把乘员、设备或配重分散到两侧机身内，使中央机翼区域保留给推进系统、任务载荷或能源模块。相比常规单机身布局，这种结构在机翼展向支撑、尾翼连接和部件布置上具有明显特点：两侧机身相当于两个长条形承载体，可与机翼、尾翼形成框架式受力关系，有利于提高尾部安定面的安装刚度，同时为机载设备、电池组和起落架连接提供多个可选位置。

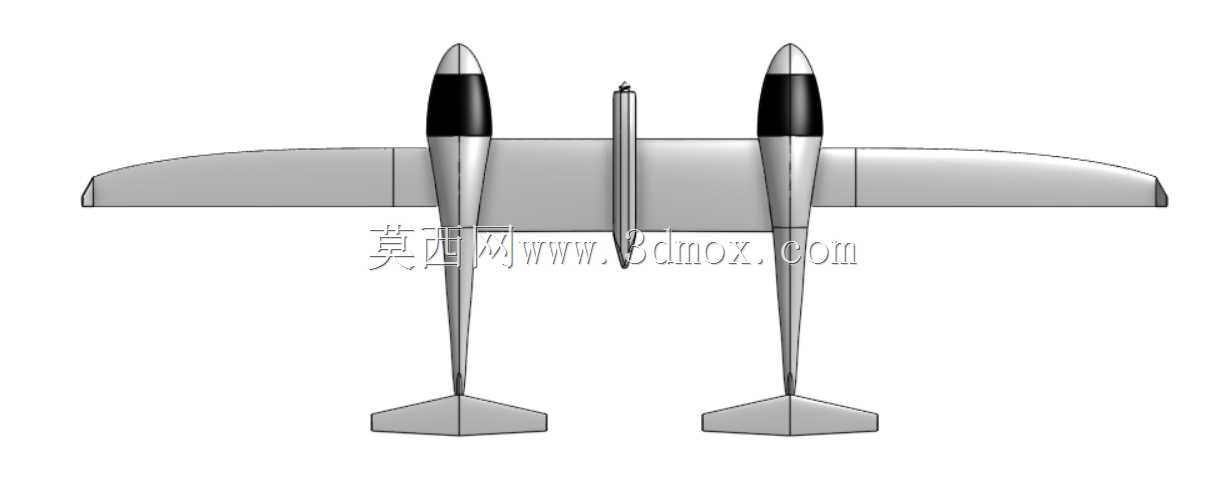

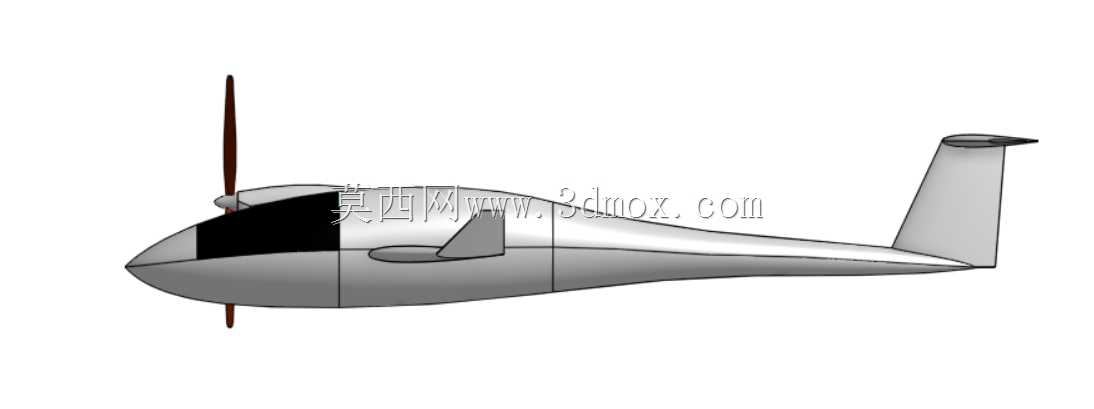

　　外形处理上，机身采用细长纺锤形剖面，头部圆润收束，后部逐渐过渡到尾梁，能够降低亚声速低速飞行时的压差阻力。机翼为大展弦比直机翼，翼展相对机身长度较大，翼型厚度沿展向逐步减薄，适合滑翔和低功率巡航。机翼与两侧机身在中段相交，接合区域需要在详细设计中重点考虑传力路径、蒙皮过渡和局部加强。中央推进短舱位于机翼下方或机翼中部附近，前部螺旋桨通过支架与短舱连接，螺旋桨旋转平面与机身、机翼保持足够间隙，避免气动干扰和结构碰擦。

　　尾翼部分采用双尾梁延伸方式，每条尾梁末端设置垂直安定面，水平尾翼跨接在两侧垂尾之间，形成结构连续的尾部稳定面。这样的布置可以让螺旋桨后方气流与尾翼之间保持合理关系，同时降低单一大垂尾对中央推进通道的占用。垂尾后缘方向舵、水平尾翼后缘升降副翼在数模中以独立翼面轮廓体现，后续可用于操纵面偏转、舵机安装和飞行控制分配的进一步设计。对于模型使用者而言，尾翼与尾梁的连接边界、翼面相对高度以及前后机身轴线平行度，都是装配校核时需要关注的重点。

　　结构设计思路上，该方案突出轻量化与气动效率的平衡。机翼主梁可沿展向贯穿，并在两侧机身交点处设置接头或加强框；机身内部可沿轴线布置纵向桁条、隔框和设备安装板；中央短舱则需要承受螺旋桨推力、扭矩和振动，因此与机翼连接区域应形成刚性较高的支撑框架。若面向实机制造，机翼蒙皮可采用复合材料夹层结构，机身整流罩可采用玻璃钢或碳纤维薄壳，尾梁则可使用圆管、复合材料梁或盒型截面构件。数模中各部件轮廓清晰，便于在工程细化时拆分出机翼、机身、短舱、螺旋桨、垂尾、平尾和连接支架等装配单元。

　　安装边界方面，螺旋桨直径与中央短舱离地高度、机翼下表面距离直接相关，起落架布置必须保证起飞、着陆和地面滑跑时桨尖不接触地面。两侧机身头部整流罩宽度较小，机头下方可根据需要安装前轮或滑橇；若采用三点式起落架，主起落架支点宜靠近机身与机翼交接区域，以获得较好的地面稳定性。机翼展长较大，在运输、停放和装配时需要考虑外翼段可拆卸方案，翼身连接接头的位置应避开高应力蒙皮区域，并预留螺栓、销钉和检修口空间。

　　在三维建模工作中，该类模型适合用于曲面连续性检查、翼身融合过渡、部件干涉分析和气动外形评审。机身曲面应保持纵向光顺，机翼前缘和后缘线条需要统一，尾梁与垂尾交接处应避免尖角突变。螺旋桨作为旋转部件，在静态装配中要校核桨叶与短舱、机翼、地面的最小间隙；在动态分析中还可进一步建立旋转包络体，检查极限偏转和振动工况下的安全距离。对于电动推进方案，短舱内部需要预留电机、电调、电池线缆和冷却通道位置，机身内部则可布置能源系统、飞控设备和配平重量。

　　整体来看，该数模不是单纯的外观造型，而是一套能够支撑轻型飞机方案讨论的结构与外形参考。它把双机身、大展弦比机翼、中央螺旋桨和双尾翼整合在同一飞行平台中，便于设计人员理解低速飞机在升阻比、稳定性、推进效率和结构布置之间的权衡。通过对机翼面积、机身长度、尾翼力臂、螺旋桨间隙和设备舱空间的进一步校核，可将其作为电动滑翔机、实验飞机或长航时无人验证平台的概念设计基础。
