TC40x210拉杆式重载液压油缸

　　在冶金连铸生产线的辊缝调节工位、重型机床的工件夹紧回路、工程机械支腿伸缩机构以及注塑机的锁模单元里，拉杆式双作用液压缸一直是把液压能转化为直线推力的核心执行件。这套TC40x210规格的油缸三维结构，完整还原了工程现场最常用的四拉杆紧固型油压缸形态，缸筒、前后端盖、活塞杆、紧固拉杆、锁紧螺母、油口接口全部按装配关系建模，没有做多余的外观简化，结构工程师拿到数模后可以直接核对安装边界、校核行程余量，也能在主机布局阶段做干涉检查。

　　从实际用途来看，这类油缸承担的是中等载荷、长行程的直线推拉动作：缸径40mm对应公称推力在常规系统压力下足以驱动夹具压紧、导轨顶升、闸门启闭这类动作，210mm的行程则覆盖了多数工装夹具开合、设备门体升降、压头进给的位移需求。双作用设计意味着活塞杆伸出和缩回都由压力油驱动，不像单作用缸依赖弹簧或负载回程，在动作节拍要求稳定、回程需要可控拉力的自动化产线上，这种结构能保证两个方向都有确定的输出力，避免回程卡滞。

　　结构设计上，四根通长拉杆贯穿前后端盖与缸筒，两端用六角螺母预紧，把整个缸体压合成一个刚性整体。这种拉杆式结构的优势在维护场景里非常突出：现场更换密封件时，只需松开端部螺母、退开端盖，就能抽出活塞组件更换密封圈，不用整体切割或拆解焊接缸体，备件通用性强，维修工时短。缸筒采用精密珩磨无缝管，内壁粗糙度控制在液压元件要求的范围内，活塞上的格莱圈、斯特封以及活塞杆端的防尘圈、导向带，在数模里都按实际装配位置预留了槽位，密封选型可以直接参照沟槽尺寸匹配标准件。

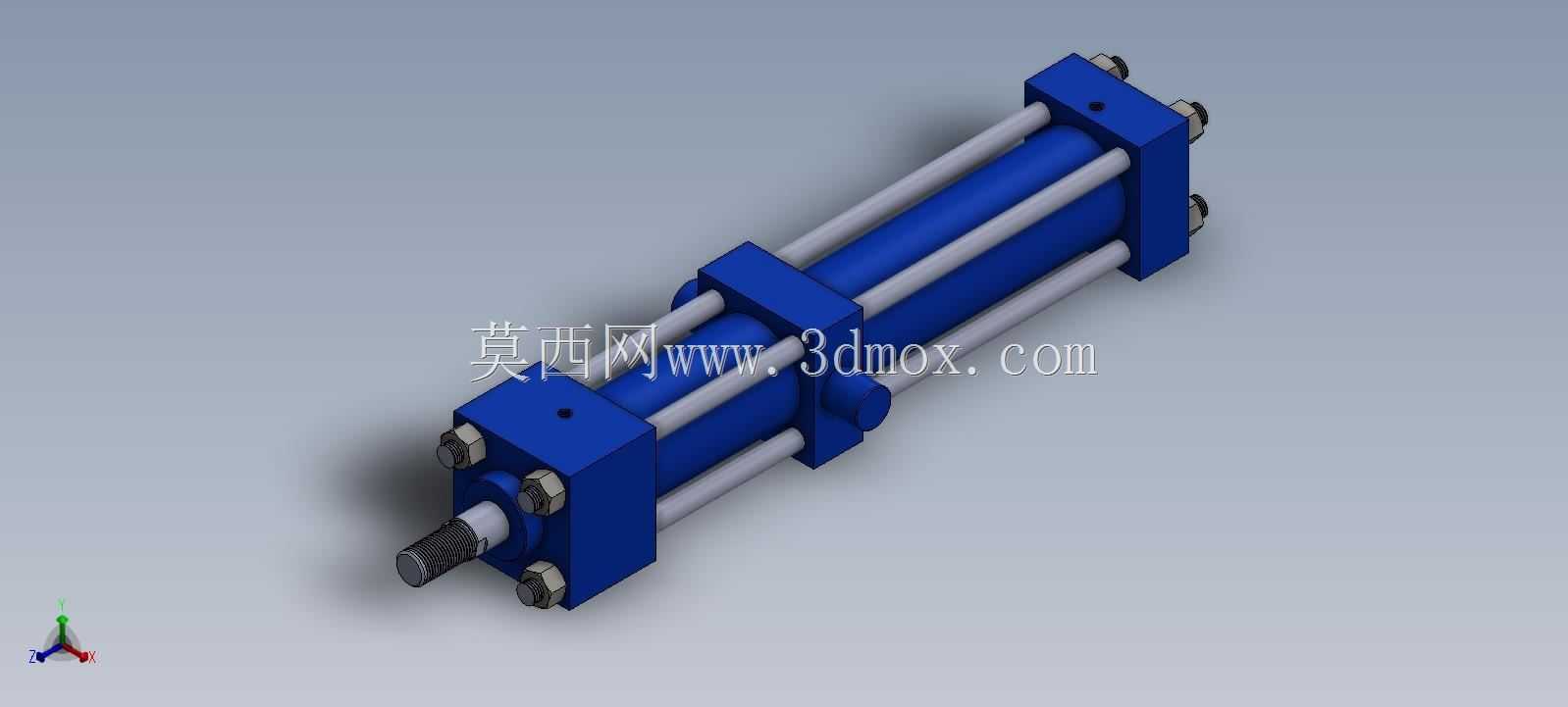

　　活塞杆是整根油缸对外输出动作的部件，端部加工出外螺纹，用来连接负载接头、耳环或法兰连接件，图中伸出端的螺纹段清晰可见，现场可以根据主机连接形式选配I型单耳、Y型双耳或外螺纹直接锁紧。活塞杆表面通常做高频淬火加硬铬镀层处理，硬度和光洁度都要满足防尘圈长期刮擦不泄漏的要求，外露行程段在布局时要预留防护空间，避免焊渣、切屑飞溅划伤杆面。两端盖侧面布置的油口分别连通无杆腔和有杆腔，油口螺纹规格按液压管路标准选取，接管时进回油方向对应伸出缩回动作，排气塞可以装在高位油口附近，初次充油时排出缸内空气，消除爬行抖动。

　　安装边界方面，四拉杆结构的外形轮廓非常规整：缸体外部最大宽度由端盖对角尺寸决定，四根拉杆沿缸筒圆周均布，主机安装板上如果要做避让沉孔，需要对照端盖螺母的外接圆尺寸开缺口。210mm行程决定了活塞杆完全伸出时，油缸总长度会比缩回状态长出210mm，在设备布局初期就要把全伸长度纳入空间校核，不能只按闭合长度预留位置，否则动作到末端会顶碰周边护罩或管线。侧向负载是这类油缸最常见的失效诱因，安装时要保证活塞杆运动方向与负载导向方向平行，偏心载荷会让导向带偏磨、密封过早漏油，数模里端盖内置的导向套长度就是为承受一定径向余量设计的，但选型时仍要优先让油缸只承受轴向力，径向导向交给主机导轨承担。

　　建模过程中各零件的配合关系都按实际公差逻辑搭建：活塞与缸筒之间保留密封间隙，活塞杆与导向套之间按滑动配合取值，拉杆孔在端盖和缸筒上同轴贯通，螺母拧紧后端面贴合。做机构运动仿真时，可以直接给活塞添加线性移动副，限定行程0到210mm，验证全行程范围内活塞杆与设备周边结构没有硬干涉，油口位置也能同步检查管路接头的装扳手空间。对于液压系统设计者，还可以基于缸径40、杆径的数值快速算出两腔有效作用面积，进而匹配泵的流量、推算动作速度，校核溢流阀设定压力下的理论输出力，让元件选型和主机结构设计在同一个数模里完成对接。
