伊顿25M系列叶片式液压马达结构

　　这套三维结构对应伊顿25M系列叶片式液压马达，在工程机械、矿山设备以及固定式液压站中都有比较成熟的应用场景。熟悉挖掘机属具、卷扬机构、回转驱动和小型输送设备的工程师，对这类马达不会陌生：它不像柱塞马达那样追求极高压力等级，而是依靠叶片在转子槽内的径向伸缩，在定子内曲面与转子之间形成周期性变化的密闭容腔，把压力油的液压能转换为输出轴的旋转机械能。

　　从实际用途看，25M叶片马达常用于需要中等转速、平稳扭矩输出的场合。挖掘机配套系统里，它可以承担风扇驱动、小型回转机构、辅具传动等任务；在工业液压站中，也可用于搅拌、输送、卷绕和轻载回转工况。相比齿轮马达，叶片式结构在低速稳定性、噪声控制和流量脉动方面表现更均衡；相比轴向柱塞马达，它的结构更紧凑、零件数量更少，维护人员拆解时更容易判断叶片、定子曲线和配流盘的磨损状态。

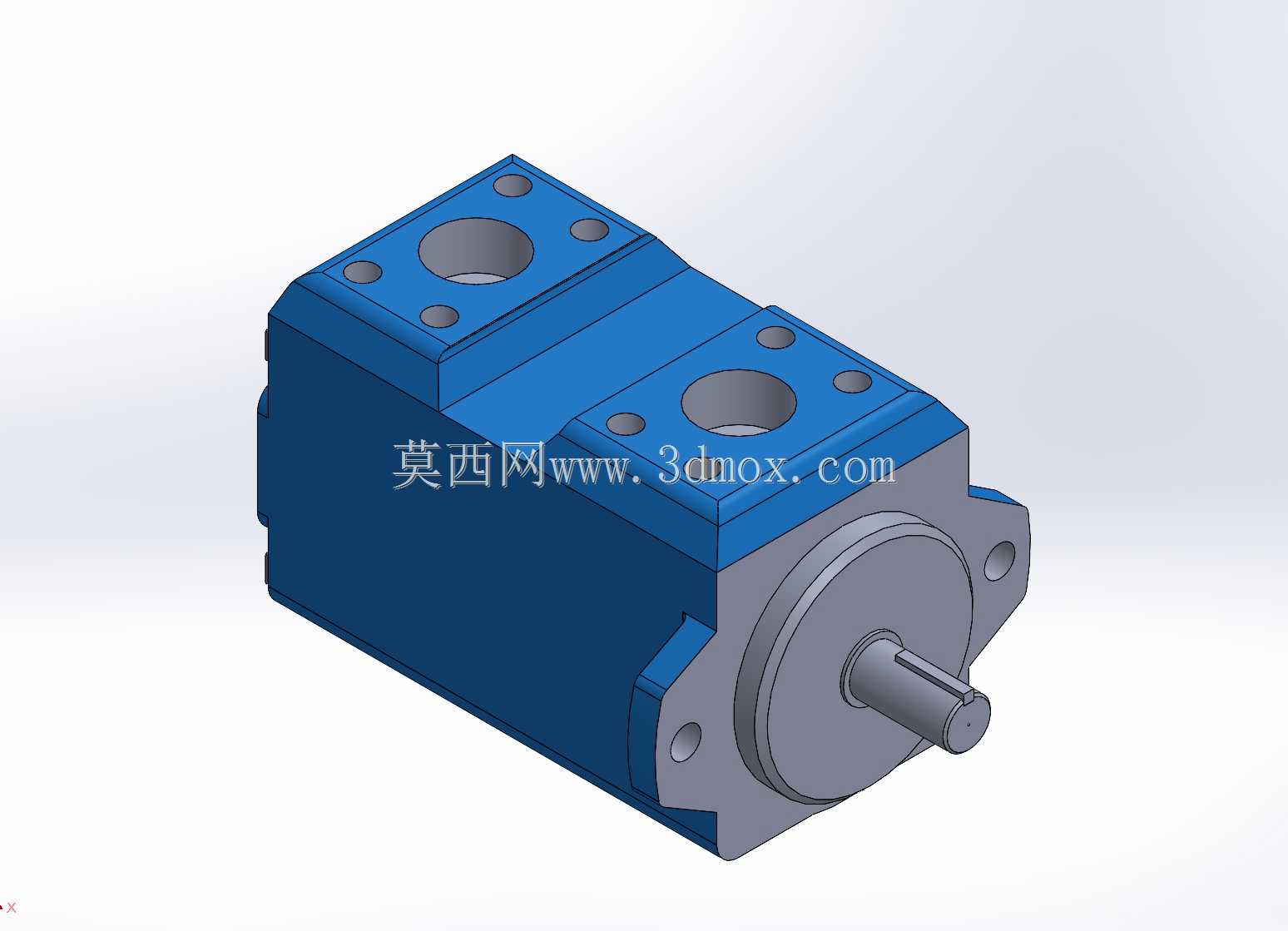

　　建模时最需要抓住的，是壳体、转子、叶片、输出轴和配流区域之间的装配关系。模型外观上可以看到两段式蓝色阀体壳体，顶部布置两组油口法兰面，每个法兰面带有主通油孔和周边螺栓孔。这种双油口布局对应马达的进出油道，换向供油时输出轴可正反转，因此在管路设计阶段必须预留足够的扳手空间和软管弯曲半径，不能只按外形轮廓做静态干涉检查。法兰面的孔位、凸台高度和油口直径会直接影响管接头选型，若周边还有阀块、硬管或护罩，应在装配层级里同步校核最小装配间隙。

　　输出端采用阶梯轴伸结构，轴端带有平键连接特征，适合通过联轴器、链轮、带轮或小齿轮传递扭矩。轴伸外侧的安装法兰呈菱形支座形式，两个安装孔分布在轴承座两侧，用于把马达固定到支架或设备墙板上。选型时不能只关注轴径，还要结合负载方向确认径向力和轴向力是否落在允许范围内；若通过皮带轮或链轮施加较大悬臂载荷，应尽量让传动件靠近轴承支撑位置，避免轴端承受过大弯矩。

　　壳体侧面的加强筋和过渡圆角并非单纯装饰。叶片马达工作时，内部油压周期性作用在定子环、转子和侧板上，壳体需要承担油道压力、安装反力以及外部振动。三维结构中保留这些凸台、筋位和螺栓连接区域，有利于在设备总体布置时判断受力路径，也方便后续做轻量化支架设计。顶部两个方形阀盖区域通过螺钉紧固，内部对应定子、转子组件和侧板的轴向装配空间；维修时通常从端盖方向拆出运动组件，因此设备机架不应紧贴端盖外侧，应留出抽出转子和检查叶片的操作距离。

　　设计思路上，这类马达强调的是标准化安装与可靠换向。定子内曲线决定叶片伸缩规律，转子转动时，叶片在离心力和压力油作用下压向定子内壁，相邻叶片之间形成容积变化腔。配流盘上的高低压窗口必须与油道和容腔切换位置精确对应，建模时即使不把全部微观油槽展开，也应保证壳体油口、端盖连接、轴伸中心线和安装基准的相对位置准确。对于做主机布置的工程师来说，外部边界比内部细节更影响设计质量：油口方位决定管路走向，轴伸高度决定联轴器对中，法兰孔距决定支架加工，壳体最大轮廓决定护罩和检修空间。

　　外形边界可以按三段理解：顶部是两组进出油口法兰，中部是容纳定子转子组件的主壳体，前端是轴承座与输出轴。安装时应保证马达轴线与被驱动轴轴线同轴，若采用联轴器连接，需控制角向偏差和径向偏移；若采用齿轮或链轮传动，则要校核啮合侧隙、张紧方式和支座刚度。壳体下方和侧旁的异形轮廓给管路留出了一定空间，但在紧凑机舱内仍需注意高压软管振动摩擦，可在靠近油口处设置管夹，避免接头长期受交变载荷。

　　从系统匹配角度看，叶片马达对油液清洁度、黏度和背压比较敏感。现场应用中，回油背压过高、油液污染或频繁带载启动，都会加速叶片尖端和定子曲线磨损。三维设计阶段应把过滤器、冷却器、溢流阀和平衡阀的位置一并考虑，而不是把马达作为孤立元件摆放。对于挖掘机、装载机附属装置这类振动较强的场景，安装支架应具备足够刚度，螺栓连接面需贴合平整，防止因支架变形造成轴承受偏载。

　　整体来看，该模型适合用于液压系统布置演示、设备机舱干涉检查、维修教学以及传动方案沟通。它的价值不在于展示单个零件的复杂程度，而在于把油口、轴伸、安装法兰、端盖和壳体轮廓这些主机设计真正会用到的边界完整表达出来。工程师在调用此类模型时，应重点核对安装孔位、轴伸尺寸、油口方向、维修空间和负载连接方式，再结合系统压力、流量、转速和扭矩需求完成最终选型。
