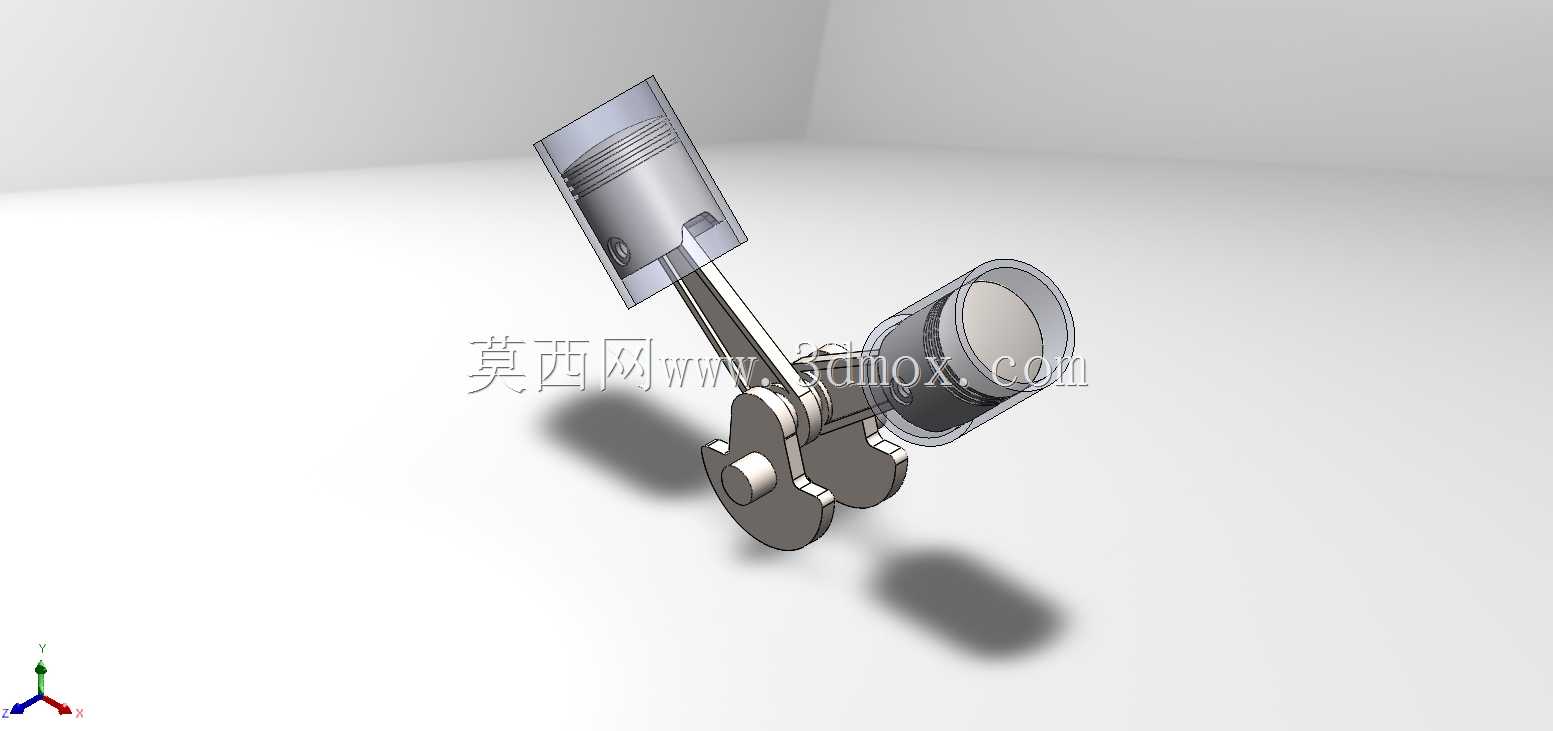

90度夹角V型双缸发动机活塞曲柄连杆总成

　　这套90度夹角V型双缸动力总成的三维结构，完整还原了往复式内燃机核心运动部件的装配关系，覆盖活塞、活塞环、活塞销、连杆、曲轴曲柄、轴瓦等全部核心运动件，是汽车动力系统教学、发动机结构研发、运动仿真验证场景中常用的典型参考结构。

　　从实际工程应用场景来看，V型双缸布局广泛搭载于大排量摩托车、小型通用动力机组、轻型工程机械辅助动力单元、复古改装乘用车以及航空模型动力平台上，90度的气缸夹角是V型双缸结构里振动抑制表现最优的夹角方案之一：两缸做功冲程的相位差配合曲柄配重平衡，可抵消大部分一阶往复惯性力，整机运转平顺性远优于同排量直列双缸结构，同时整机横向占用空间更小，适配车架、动力舱内紧凑的布置边界。

　　在结构功能特性层面，模型完整呈现了各运动部件的配合逻辑：活塞头部预留了活塞环安装槽位，包含气环与油环的装配位置，气环负责密封燃烧室高压燃气，油环用于刮除气缸壁多余润滑油；活塞通过活塞销与连杆小头形成铰接，连杆大头采用剖分式轴瓦结构与曲轴曲柄销配合，曲轴两端的主轴颈支撑位、端部输出法兰、平衡配重块的轮廓均按真实发动机比例建模，运动副之间的配合间隙、装配限位关系都做了还原，可直接用于运动学干涉检查、曲柄连杆机构运动轨迹仿真。

　　设计思路上，90度V缸布局的核心取舍在于平衡动力输出特性与整机布置尺寸：相比直列双缸，V型布局将两缸以夹角分列曲轴两侧，曲轴长度可缩短近40%，整机轴向尺寸大幅压缩，同时曲轴的配重块可同时平衡两个气缸的往复惯性力，不需要额外加装平衡轴即可实现较低的振动水平；相比更小夹角的V缸结构，90度夹角的点火间隔更均匀，做功冲程的动力输出顿挫感更弱，低转速区间的扭矩输出更平顺。建模过程中各部件的装配基准完全对齐工程实际：曲轴主轴颈轴线为整机装配基准，两个气缸的轴线以曲轴轴线为交点呈90度对称分布，连杆摆动平面与气缸中心线共面，避免了运动过程中连杆与缸壁、曲轴箱内壁的干涉风险。

　　从外形尺寸与安装边界来看，该总成的轴向宽度由曲轴两端主轴颈的支撑跨距决定，径向轮廓以曲轴回转半径为边界，活塞运行到上止点时的顶部高度、运行到下止点时的曲轴底部最低点共同构成总成的高度方向边界，两个气缸外侧的散热轮廓（若为风冷机型）或缸体水套外壁（若为水冷机型）构成宽度方向的最大外廓。在整机配套设计时，曲轴输出端的连接尺寸需与后续离合器、变速器输入轴的安装位匹配，曲轴箱的安装支座孔位需对齐车架或动力舱的悬置安装点，活塞顶部的燃烧室凹坑轮廓需与气缸盖的气门布置、火花塞安装位预留足够安全间隙，避免活塞运动到上止点时与气门发生碰撞。

　　针对教学与仿真场景，该结构可直观展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的完整过程，各零件的拆分装配关系清晰，既可以用于机械原理课程中内燃机运动规律的演示，也可以作为3D打印制作教学教具、改装车动力结构展示模型的原始数据，结构中所有运动副的铰接关系、配合公差预留逻辑都符合量产小排量V型双缸发动机的工程设计规范。
