多联螺旋过滤机组承载底盘结构

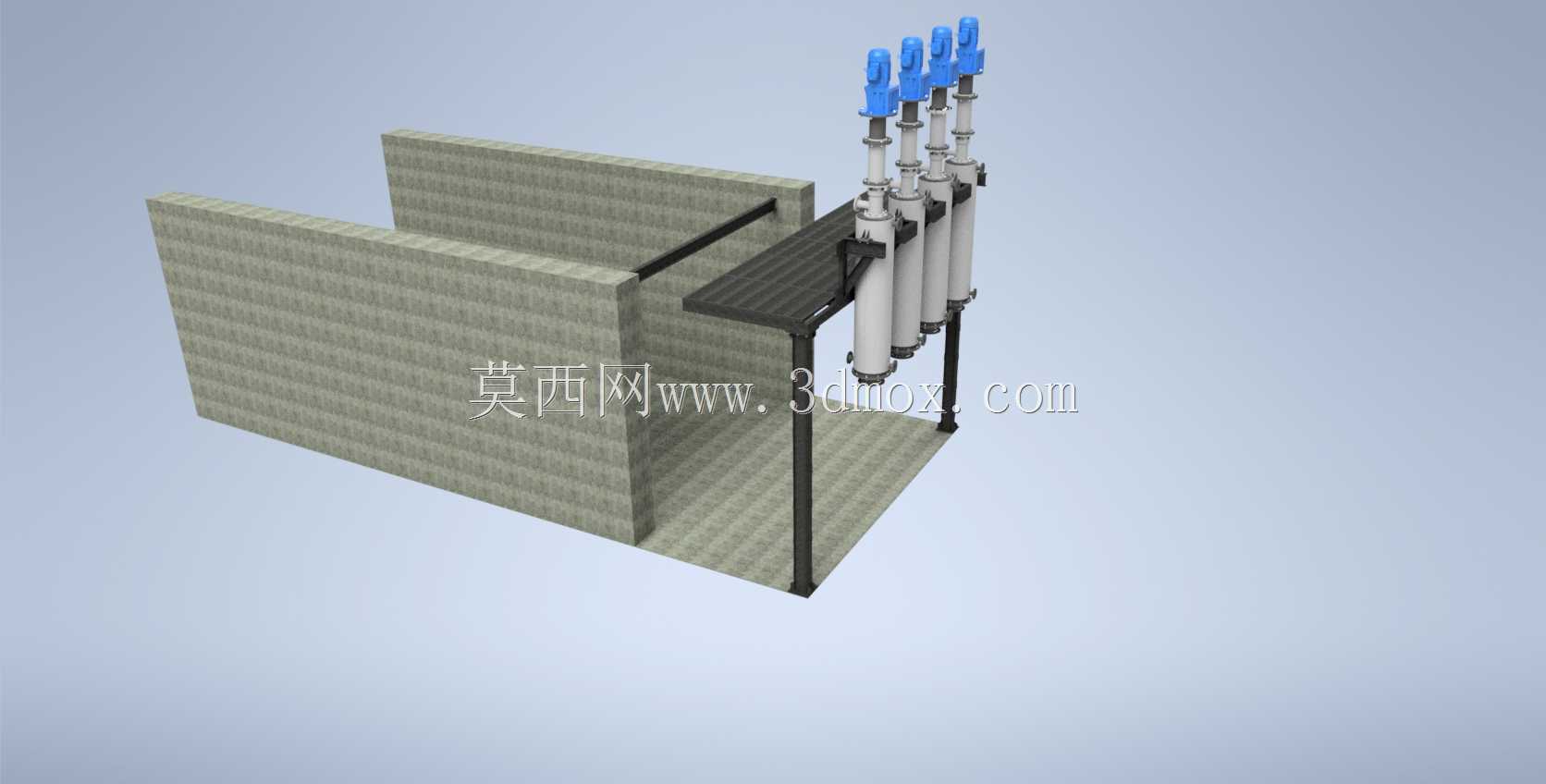

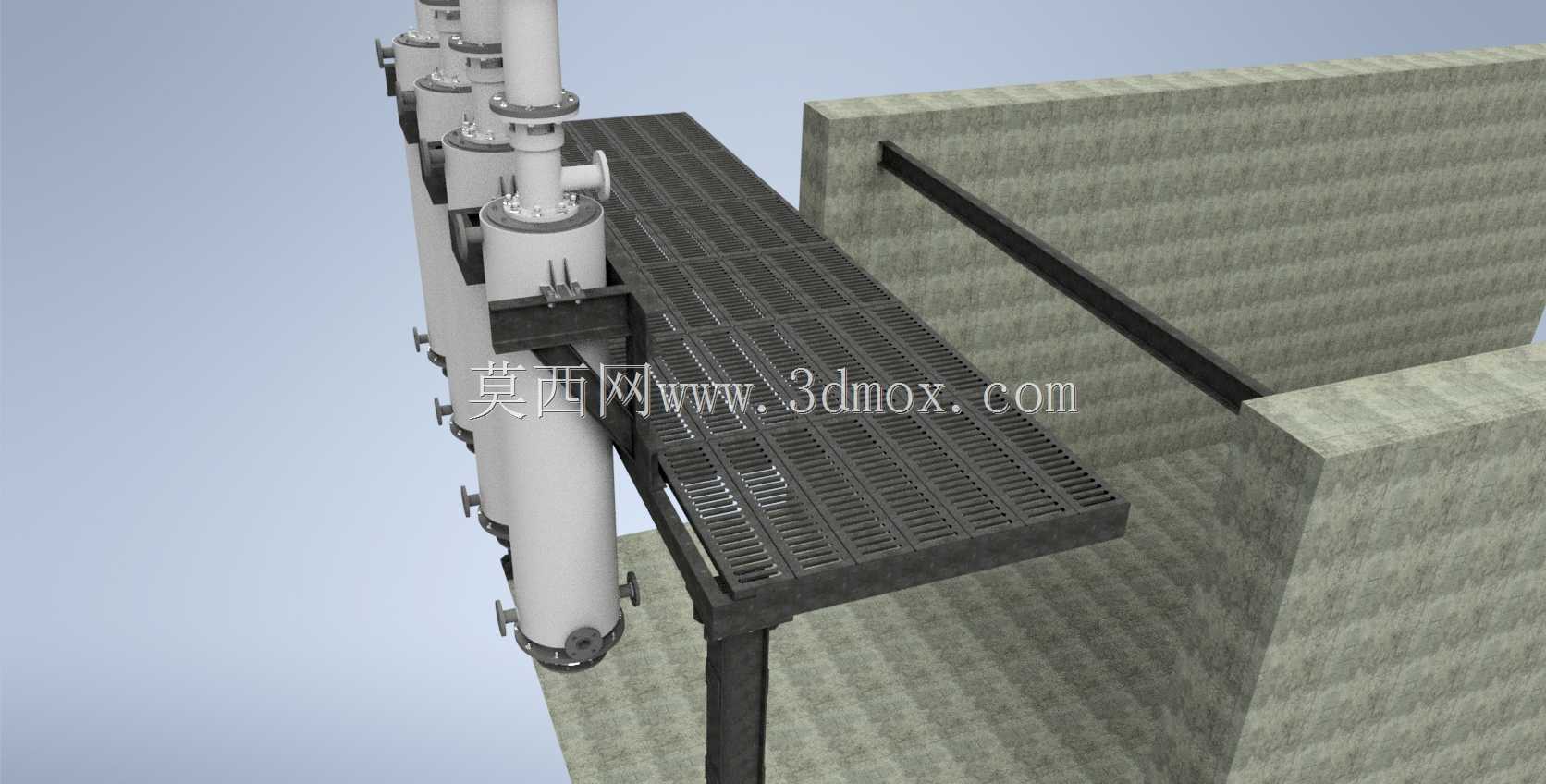

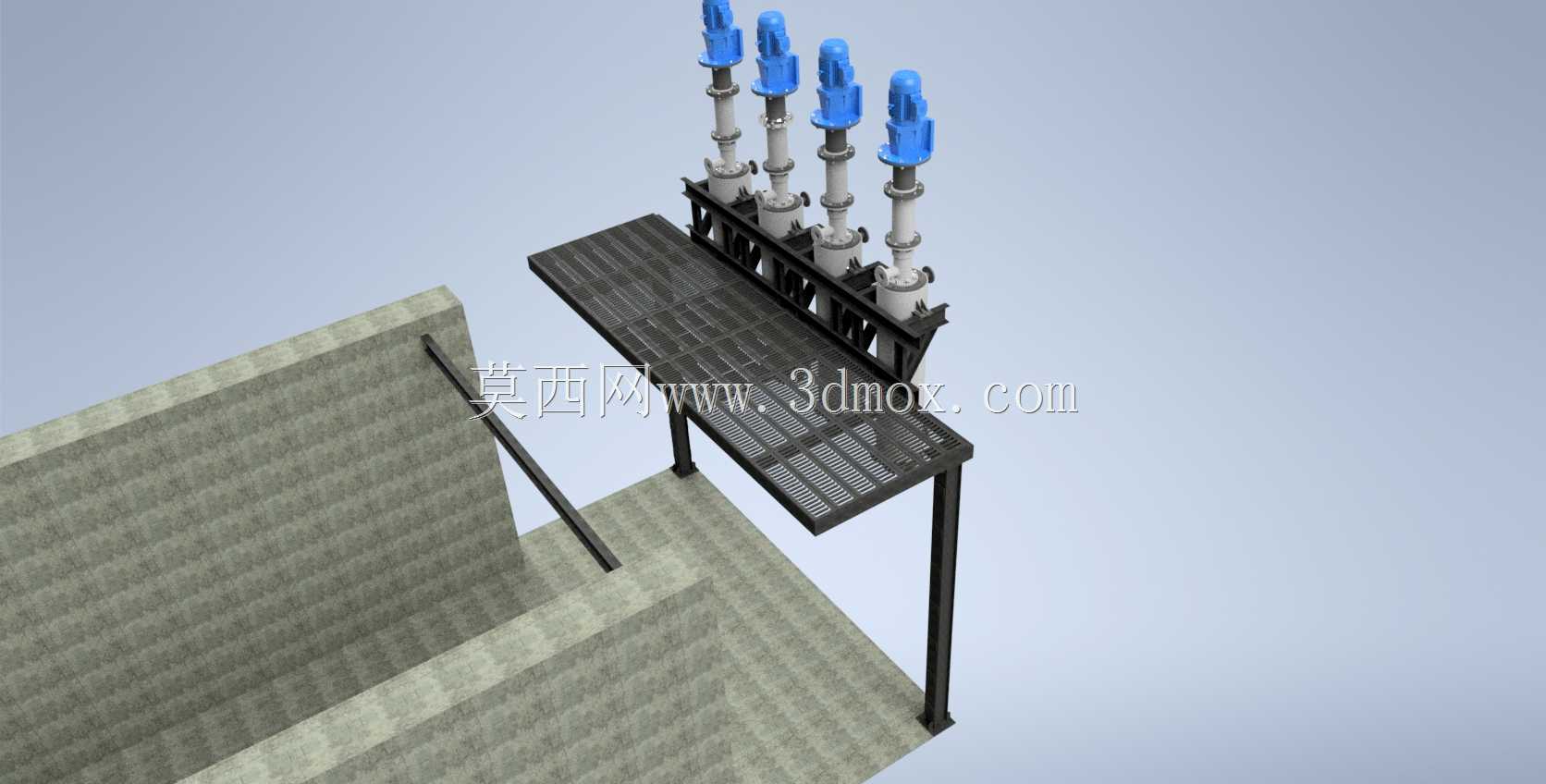

　　该套承载底盘针对多联并列布置的立式螺旋过滤单元设计，主要服务于化工流体输送、水处理预处理、工业循环水杂质分离以及轻工物料提纯等连续生产场景，在整条过滤工艺线中承担整机承重、设备定位、管路对接基准与现场安装找平的核心作用。现场布设时，底盘整体落位在车间格栅操作平台之上，多台过滤筒体沿底盘长度方向等距排布，操作人员可在格栅平台上完成阀门启闭、滤芯检修、排污操作与日常巡检，底盘的架空结构也适配平台下方排污管路、回流管线的穿行布设，避免管线与设备支撑结构发生干涉。

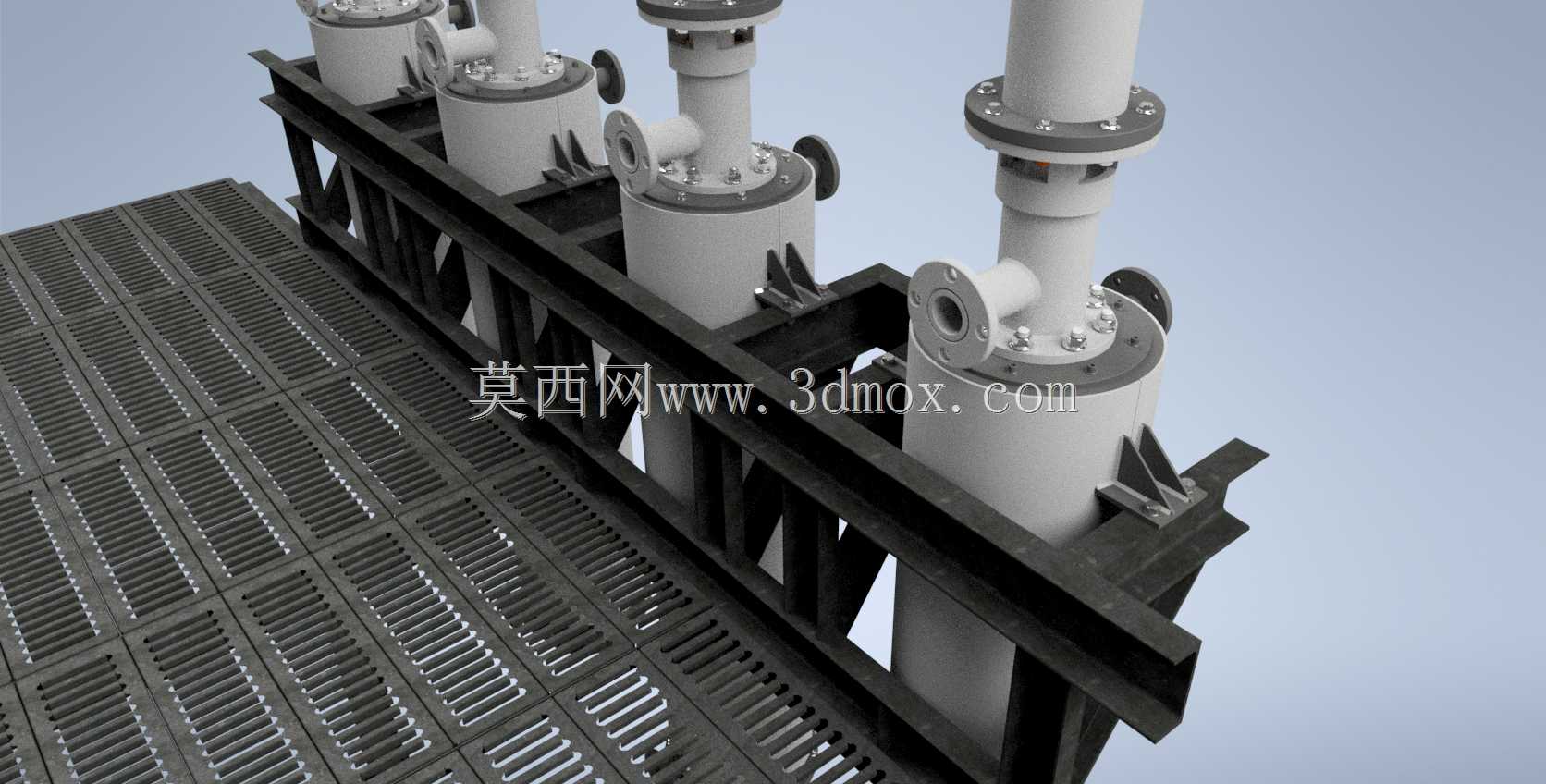

　　从结构功能来看，底盘主体采用型钢焊接框架形式，纵向通长布置承重主梁，横向设置多道与过滤筒体安装位置一一对应的支撑横梁，每台过滤筒体下方配套独立的三角加强支承座，支承座与筒体下部外壁贴合焊接，将筒体满载工况下的竖向载荷、流体脉动产生的水平侧向载荷均匀传递至主梁，再经由底盘两端的支撑腿分散传导到格栅平台的承载梁上。框架所有型钢交接位置均设置贴角焊缝，关键承力节点额外加焊肋板，避免长期运行中因流体冲击、设备振动出现焊缝开裂或结构变形。底盘的横向宽度预留了筒体两侧操作空间，侧边伸出的支撑段可容纳旁通管路、排污阀的安装，不会出现阀门操作时与框架磕碰的问题。

　　设计思路上，整套结构优先保证多台过滤单元的同轴度与安装面水平度：所有筒体的安装定位面在底盘焊接完成后统一进行机加工找平，消除焊接变形带来的安装误差，保证每台过滤筒体的垂直度偏差控制在工艺允许范围内，避免内部螺旋过滤元件因筒体倾斜出现偏磨、过滤间隙不均匀的问题。框架采用镂空式设计，一方面大幅降低整体自重，减少格栅平台的附加载荷，另一方面方便现场安装时穿过框架吊装索具，后期检修也可直接从框架间隙观察底部管路的跑冒滴漏情况。筒体侧面的法兰接口、手轮操作机构全部朝向通道侧，底盘框架在对应位置做了让位处理，阀门全开、全关行程内不会与钢结构发生碰撞。

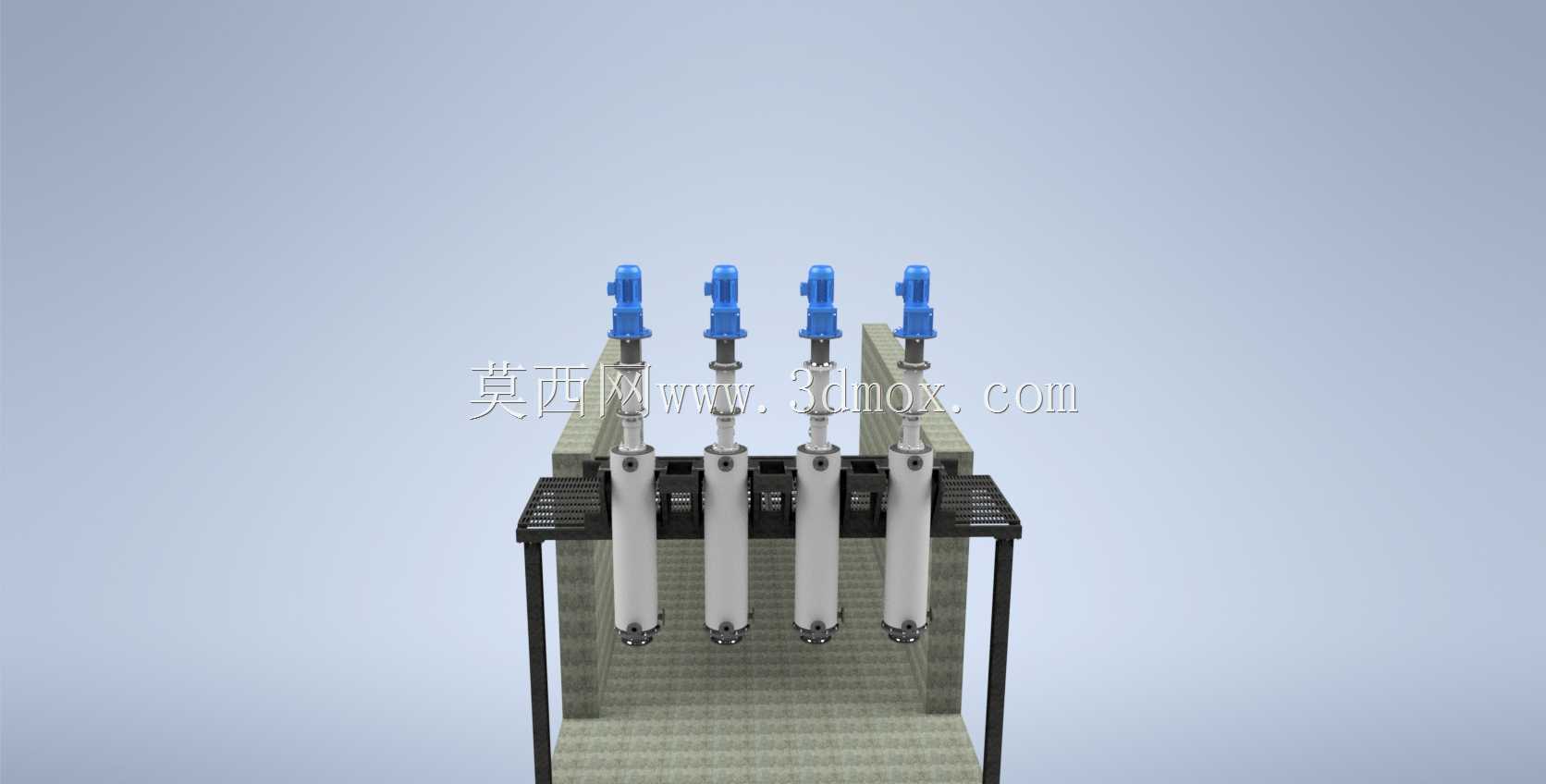

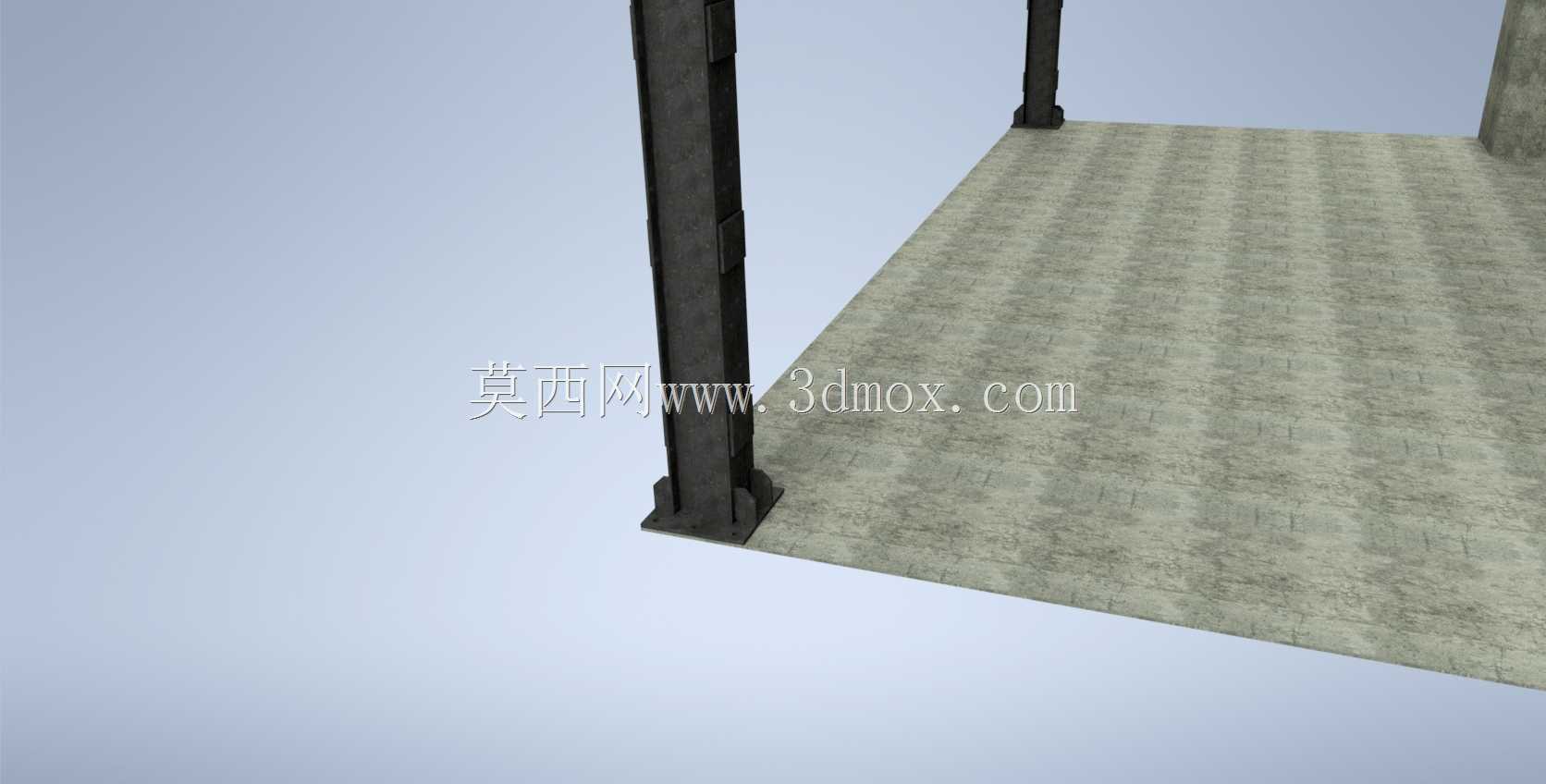

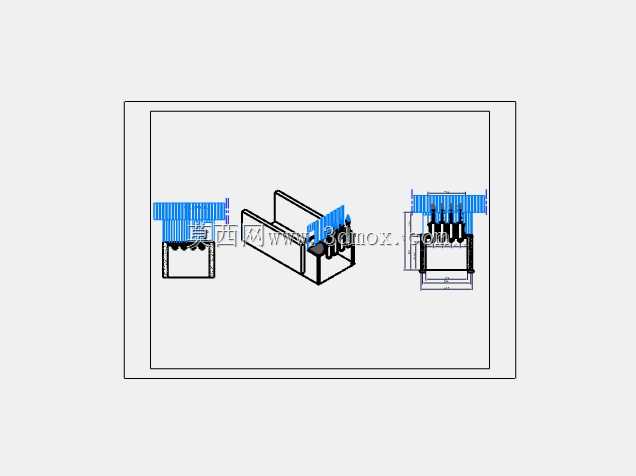

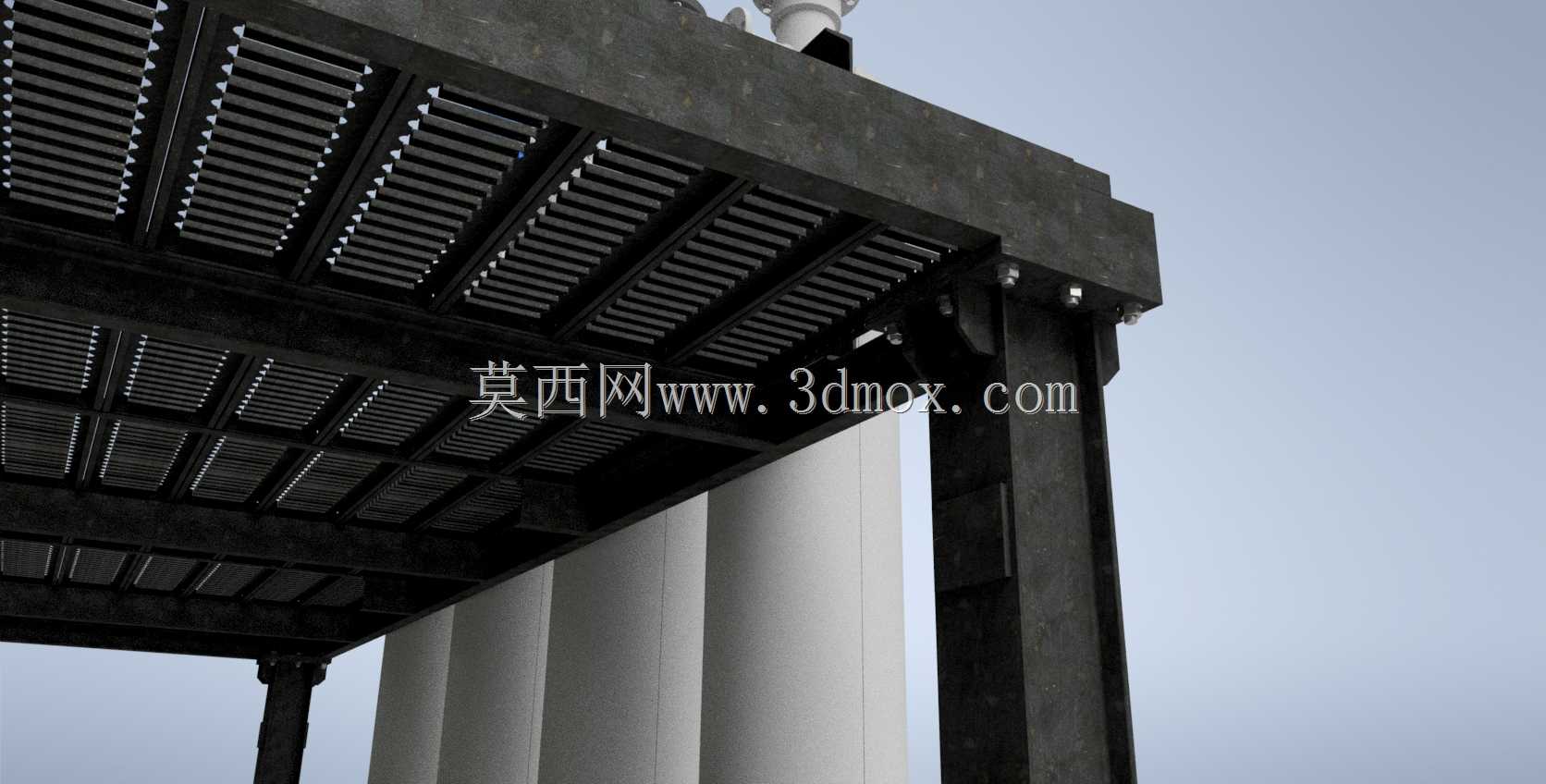

　　安装边界方面，底盘长度方向按照四台过滤单元并列的间距设定，相邻筒体中心距预留了足够的保温层施工、管路法兰拆装空间，即便后期给筒体加装保温外壳，也不会出现相邻设备互相干扰的情况。底盘支腿的落位点对应格栅平台的主承重肋条位置，不需要额外在平台上焊接固定，依靠整机自重即可保持运行稳定，若现场存在较强的流体脉动，也可通过支腿上预留的安装孔与平台钢梁做螺栓锁紧。筒体顶部的法兰对接面、侧面的进出料接口高度统一，现场外接工艺管路时可采用标准化直管段连接，不需要单独配做弯管补偿安装误差。底盘下部的净空高度满足排污管路、阀门的安装与操作需求，操作人员无需俯身即可完成底部排污阀的启闭作业。整套结构在建模时完整还原了型钢截面、焊接肋板、筒体支承座、接口法兰与操作手轮的相对位置，可直接用于结构受力校核、现场安装排布模拟与加工出图参考。
