轨道车辆轮对车轴压装总成结构设计

　　轮对是轨道走行设备中直接承担整车载荷并沿轨道滚动行进的核心部件，整套总成由左右两个车轮与一根贯通车轴压装配合构成，在轨道交通车辆、厂矿轨道平车、起重运输轨道台车以及各类窄轨输送设备中作为走行部基础单元使用。实际运行过程中，车辆上部构架传递的垂向静载、动载，牵引与制动产生的纵向冲击，曲线通过时的横向导向力，全部经由轮对传导至轨面，因此该部件的结构匹配精度、同轴度控制以及轮轴配合可靠性，直接决定走行系统的运行平稳性与服役寿命。

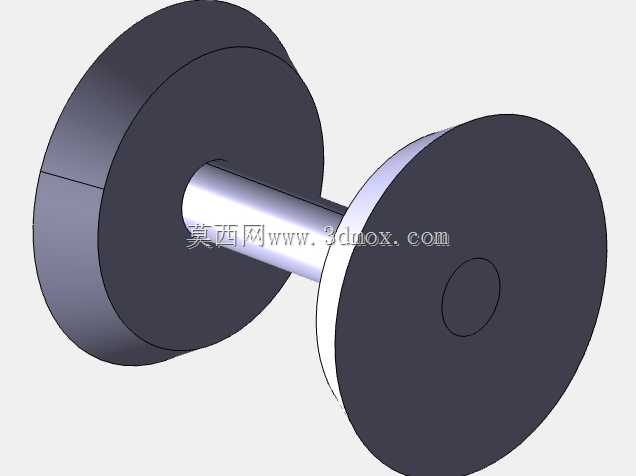

　　从结构布局来看，两个车轮分别压装在车轴两端的轮座位置，车轮踏面为与轨头轮廓匹配的回转曲面，轮缘凸起于踏面内侧，承担曲线通过时的导向限位作用，避免轮对脱轨。车轴中段为轴身，两端依次设置轮座、轴颈等配合区段，轮座直径略大于轴身，通过过盈配合将车轮紧固在轴上，无需额外键连接即可传递牵引扭矩与制动载荷。车轮外侧端面设置的中心凹位，既可以作为加工时的顶尖定位基准，也可在检修压装、退卸工序中作为工装顶推的受力位点，保证轮轴压装作业时受力沿轴线均匀传递。

　　设计该类轮对总成时，首先需要结合适用轨距确定两轮内侧距的核心尺寸边界：两轮轮缘内侧的间距必须与轨道轨头内侧间距匹配，预留合理的横向游动量，既不能间隙过大导致运行时横向窜动冲击剧烈，也不能间隙过小造成轮缘贴轨磨耗甚至卡轨。车轮的公称直径、踏面轮廓弧度、轮缘高度与厚度参数，需要匹配对应轨道的轨头规格与设备额定运行速度，低速重载厂矿台车可选用直径偏小、轮缘厚度偏大的车轮以提升承载能力，长距离快速通行车辆则需优化踏面锥度，使轮对在直线运行时具备自动对中能力，曲线通过时左右轮形成滚动半径差，减小轮轨滑动磨耗。

　　车轴的直径梯度设计需要同时兼顾强度与装配工艺：轴身区段承受弯曲交变载荷，直径按弯扭组合疲劳强度校核，轮座区段因要压装车轮，直径比轴身加大形成定位轴肩，轴肩端面作为车轮压装的轴向定位面，保证两轮压装到位之后内侧距尺寸稳定。压装过盈量的选取是轮轴配合的关键，过盈量不足会在长期交变载荷下出现车轮相对车轴松动、蠕滑，过盈量过大则会导致轮座部位产生过高的装配拉应力，甚至压装过程中造成车轮轮毂胀裂。实际建模时需要将轮毂内孔与轮座外圆的配合公差、压装导入倒角全部还原，模拟压装行程与最终轴向定位位置，避免现场装配时出现压装不到位或过压的问题。

　　从安装边界来看，轮对总成装入走行构架时，车轴两端轴颈会与轴承内圈配合，轴承外圈安装在构架的轴箱定位结构中，因此建模时需要保证两轮座的同轴度、轴颈与轮座的同轴度公差，若同轴度偏差过大，车辆运行时会出现车轮偏磨、轴承受力不均发热的故障。车轮外侧与轴箱、制动部件之间需要预留足够的侧向间隙，避免运行过程中横向位移时发生运动干涉；车轴底部与轨面、转向架底部构架之间也要留出垂向安全余量，满足过曲线、轨道接头不平顺时的跳动缓冲需求。

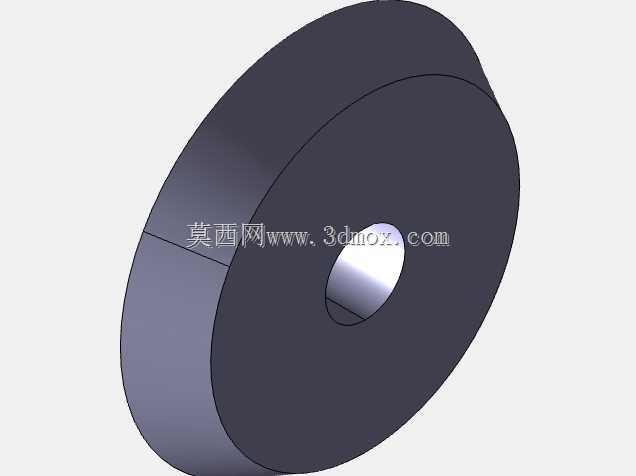

　　三维结构搭建过程中，可先绘制车轴的回转轮廓，通过旋转特征生成轴体，再依据车轮的踏面、轮缘、轮毂、腹板各段截面轮廓旋转生成单个车轮，按照设计的内侧距尺寸将车轮装配至轮座位置，贴合轴肩定位面。模型中可直观呈现轮轴的配合关系、各段轴径的过渡圆角、车轮腹板的减重结构，工程人员可直接基于该模型开展干涉校验、压装工艺模拟、有限元受力分析，也可衍生出工程图纸用于加工制造与检修维护，适配轨道走行设备的设计选型与结构优化工作。
