多轴可调式多角度旋转工装虎钳

　　这套工装夹具结构在中小批量机加工、装配工位、检测平台以及维修现场都有比较明确的使用价值。常规平口虎钳的夹持方向通常受底座与钳口朝向限制，工件一次装夹后只能沿有限方向进行加工或观察；而该结构通过中部方形主体、两侧伸出的调节轴以及端部夹紧块的组合，使夹持单元能够围绕多个轴系调整姿态，满足斜孔加工、异形件定位、焊接预固定、装配角度复核等场景的需要。

　　从实际用途看，它并不是单纯追求大夹紧力的重型台虎钳，而更偏向柔性化工装。车间里遇到角度不规则的小件、需要多面检查的样件、临时配作的支架，或者教学与试制阶段频繁变换姿态的零件时，固定夹具往往需要重新垫铁、找正甚至二次设计，调机时间长。该结构把角度调节、轴向锁紧和底部安装整合在一个紧凑单元内，操作者可以先将工件夹持在端部钳口，再通过旋转轴改变工件空间方位，最后利用锁紧手柄固定位置，使刀具、检测探头或装配工具能够从更合适的角度接近工件。

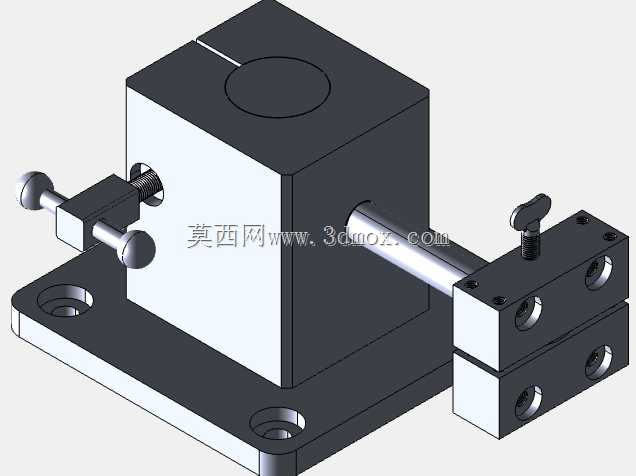

　　外形上，模型采用方形箱体作为核心承载件，箱体底部连接带安装孔的矩形底板，底板孔位可与工作台、T型槽平台或专用工装板配合。箱体两侧伸出圆柱形导向与支撑轴，轴端连接可调夹块，夹块上设置锁紧螺钉与手柄式压紧件。这样的布置使主要受力路径比较清晰：工件夹持力由端部夹块承担，姿态载荷通过横向轴传回箱体，再由底板分散到安装基础。设计时需要重点关注轴与箱体孔的配合间隙、夹块与轴的连接刚度，以及锁紧件在频繁调整后是否仍能保持稳定夹持。

　　建模思路上，方形主体适合采用块体切除与孔特征完成，底板的沉孔、通孔和圆角应按实际装配关系分层建立；横向圆轴需要保证同轴关系，端部夹块则应体现滑槽、锁紧螺纹孔和钳口安装面。手柄类零件虽然尺寸不大，但在操作中承担施力与限位作用，外形不能只做装饰处理，应保留旋钮直径、螺杆长度和干涉空间。夹块开口方向、轴的伸出长度以及底板边界共同决定了设备的安装包络，选型时不能只看钳口宽度，还要核对旋转后工件、手柄和刀具之间是否发生碰撞。

　　在功能特性方面，该结构的优势在于姿态调整灵活、装夹辅助时间短、对多品种小批量任务适应性好。它可以在钻削、轻铣、攻丝、打磨、装配定位等工序中作为辅助夹具使用，也可以放置在检验台上支撑不同角度的尺寸测量。对于需要从多个方位访问的零件，夹具本身不再强制工件保持水平或垂直，而是让工件随夹具一起转到便于作业的位置。

　　需要注意的是，多轴旋转带来灵活性的同时，也对刚性提出要求。重载切削或冲击较大的工况下，应核算轴径、夹持点悬臂长度和锁紧面摩擦力；若夹持位置离箱体中心过远，切削力会形成较大弯矩，容易造成振动或姿态漂移。实际设计中可通过增加轴径、缩短悬臂、设置抱紧套、提高锁紧手柄压紧力等方式提升稳定性。底板安装孔间距也要与工作台规格匹配，避免夹具本体可调但固定界面不适配。

　　整体来看，该三维结构把虎钳的夹持功能与回转工装的角度调节功能结合在一起，适合作为通用柔性夹具的设计参考。模型中箱体、轴系、夹块、手柄和底板之间的装配关系明确，便于在后续设计中扩展快换钳口、增加角度刻度、配置锁紧盘或接入标准T型槽安装系统。
