车间喷涂线悬挂式工件挂具

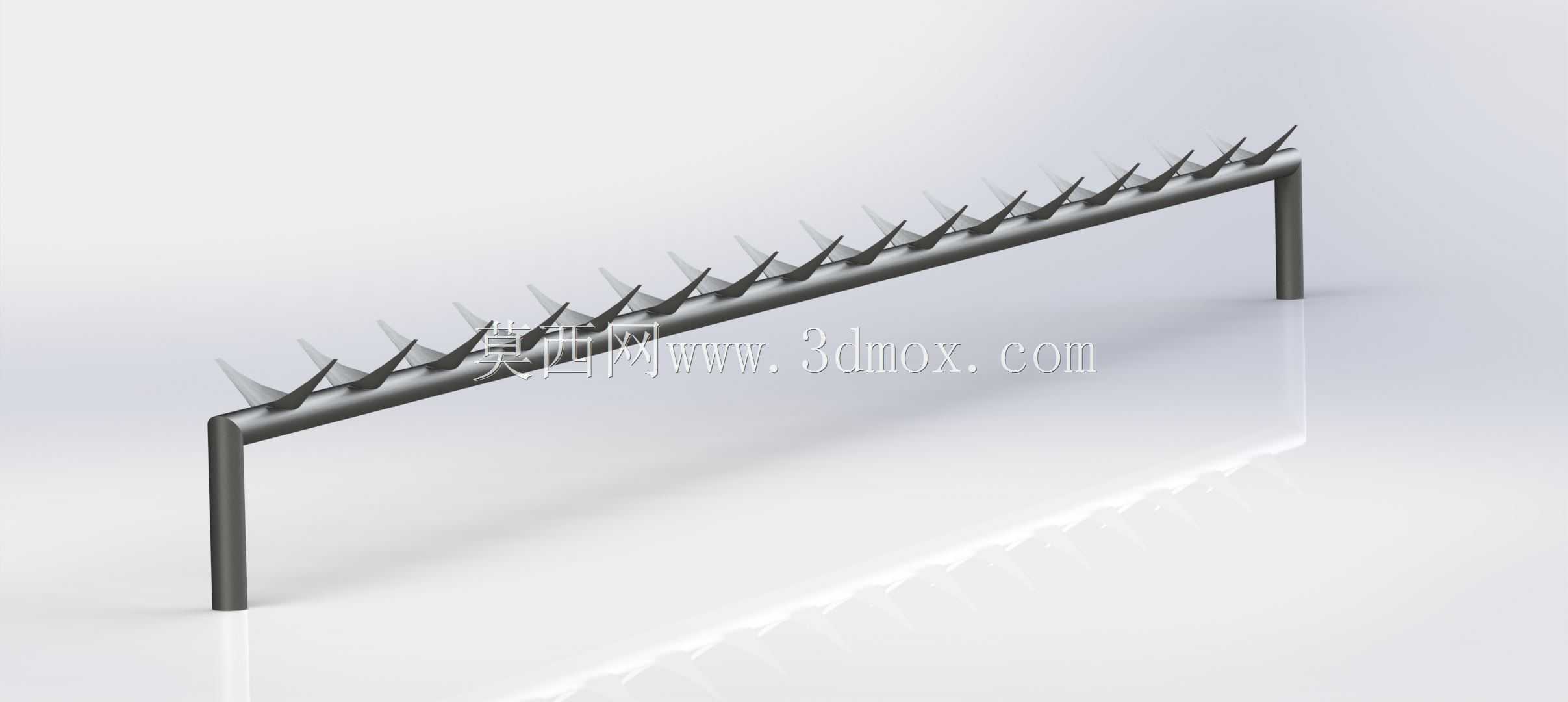

　　这套悬挂式挂具主要面向喷涂、电泳、浸塑、烘干等表面处理工位，用来在连续输送线上承挂小型杆类、板类或带孔零件。结构采用两根竖直支腿与一根水平主梁组成门形框架，主梁上等距布置一排斜向尖齿，齿尖朝向一致并略微上扬，工件可直接挂在齿间或搭在齿尖上。竖直支腿下端落在地面或工位平台上，上端与主梁刚性连接，整体不需要复杂预埋件，适合在喷房入口、烘道过渡段、上下件缓冲区临时布置。

　　从现场使用逻辑看，挂具的核心任务不是承载大载荷，而是让工件在喷涂过程中保持稳定间距，避免相邻件碰撞、遮挡和积液。齿距按常见小件轮廓预留，齿尖做成窄薄形态，可减少与工件接触面积，从而降低挂点印痕、漆瘤和二次打磨工作量。斜齿方向兼顾取放便利性：上线时工人可从一侧把工件推入齿位，下线时沿反方向取出，动作路径短，适合节拍较快的批量处理线。

　　主梁选用圆管截面，抗弯刚度较好，同时外表面圆滑，喷涂后清理相对方便。两支腿向外提供支撑边界，使挂具在空载和满载时都能保持直立；若用于强风循环烘道或悬挂链振动较大的区域，可在支腿底部增加配重或与地面简易限位。模型中支腿高度决定了工件离地距离，设计时需要保证最低点工件高于地面回流槽、接漆盘和输送辊道，同时让工件顶部不干涉上方链条、喷粉管或烘道风口。

　　外形边界方面，水平主梁长度由单次挂放数量决定，齿位沿梁长均匀展开；过长时应在中部增加支撑，避免满挂后主梁下挠。支腿间距略小于主梁有效长度，既留出端部操作空间，也保证支撑三角形稳定。齿尖伸出长度不宜过大，以能可靠限位工件为准，过长会增加剐蹭风险，过短则在工件晃动时容易脱挂。

　　建模时先确定主梁中心高和两支腿落点，再按统一齿距阵列斜齿。齿与主梁交接处需要保留连续焊缝或圆角过渡，避免应力集中；尖角区域虽然用于挂件，但根部不能做成薄弱薄片，否则反复装卸后容易变形。表面处理工况下，挂具自身会反复附着涂层，因此结构尽量减少封闭槽、深腔和水平积液面，圆管与斜齿之间形成开放空间，便于敲渣、灼烧或化学清理。

　　在喷涂线上，该挂具可独立放置，也可多组并排组成上下件暂存区。对于带挂钩的零件，齿尖直接承担悬挂点；对于平板件，则可利用齿间间隙形成侧向倚靠。若工件形状差异较大，可通过改变齿距、齿高和齿尖角度形成系列化挂具，而不需要重新设计主体框架。整体结构简单、制造门槛低，重点在于尺寸边界、接触方式和清理维护性的平衡。
