液压气动系统穿板隔板直角管接头

　　在液压站、气动控制箱、试验台架以及各类需要将管路从箱体内部引到外部的设备中，穿板位置的管路连接一直是结构布置里比较容易出问题的环节。箱体壁板两侧如果直接用普通直通接头对接，往往需要在壁板内外各布置一段管路和多个转接件，不仅占用箱体内外的操作空间，管路走向也容易和门板、线束、安装支架发生干涉；后期维护时，拆装内侧接头还可能牵动整段管路，造成密封面松动。这款90度弯通式舱壁接头，就是针对隔板穿管场景设计的一体式转接元件，把穿墙固定、方向转换、管路对接三个功能集成在单个零件上，在中小通径的流体控制系统里应用十分普遍。

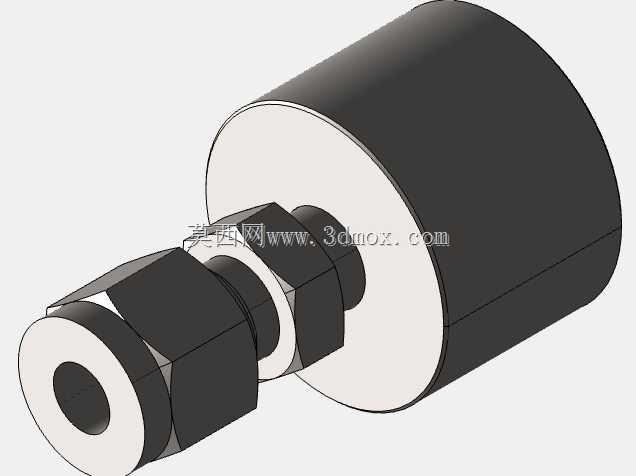

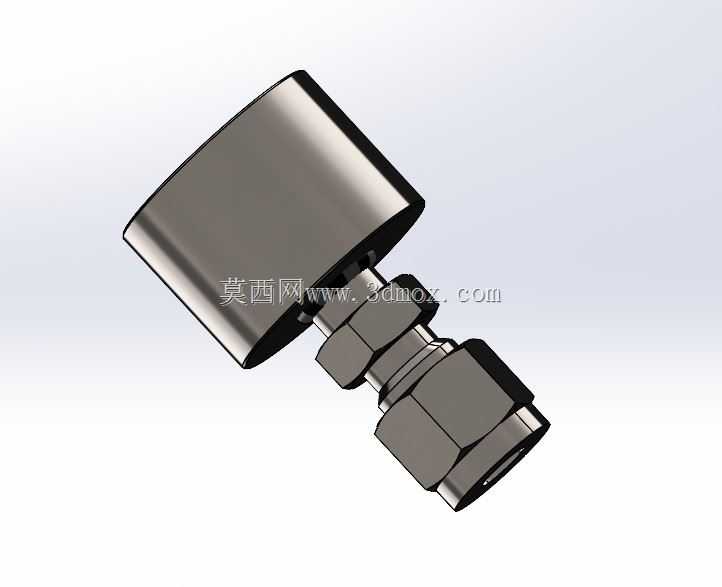

　　从实际功能来看，接头一端为穿板固定侧，带有外螺纹和锁紧螺母结构，使用时将该端从箱体壁板的预制安装孔穿出，在壁板外侧旋紧六角锁紧螺母，即可把整个接头牢固夹持在壁板上，不需要额外焊接支座或者加工复杂的安装法兰，壁板只需要按照接头螺纹规格加工对应光孔即可，对箱体钣金加工的要求很低。接头另一端为卡套式管连接端，适配1/4英寸外径的金属油管或者气动硬管，卡套结构在拧紧螺母时会刃入管材外壁，同时在接头锥面处形成刚性密封，能够承受中高压液压回路的工作压力，也适用于压缩空气、低压冷却水、润滑油脂等介质的管路布置。中间的90度弯角结构，让穿墙后的管路直接沿平行于壁板的方向引出，避免管路垂直壁板伸出后再额外弯折，大幅节省了箱体外侧的空间，在设备布局紧凑、外壁距离其他设备或者防护门间隙很小的场合，这种直角穿板接头的优势尤为明显。

　　结构设计上，接头主体采用金属棒料整体加工成型，弯角过渡处做了圆滑的流道处理，介质流经转角时的流阻比拼接式弯头更低，也避免了多零件拼接带来的潜在泄漏点。两端的六角结构分别对应锁紧螺母和卡套压紧螺母，装配时可以用普通开口扳手或者扭力扳手操作，不需要专用工装：穿板固定时，先将密封垫片套在穿板螺纹端，从箱体内侧穿出壁板，外侧套入垫片后旋紧锁紧螺母，扭矩控制以垫片轻微压实、接头不随螺母转动为准，避免过度压紧导致钣金壁板变形；接管端装配时，需要将管材切口处理平整、去除毛刺，保证管材端面垂直于轴线，插入接头底部后再旋紧卡套螺母，预装后复查卡套刃口是否均匀咬合管材，二次紧固时按照对应管材规格的推荐扭矩拧紧，即可保证长期使用下的密封可靠性。

　　安装边界方面，选型时首先要确认壁板厚度处于接头穿板螺纹的有效夹持范围内，壁板开孔直径要和螺纹外径匹配，开孔过大容易导致锁紧后接头晃动，开孔过小则无法穿入。弯角侧的外形轮廓需要在三维布局阶段提前做干涉检查：接头本体的六角段、弯转头部以及接出后的管材弯曲半径，都要和箱体内外的相邻元件预留足够的扳手操作空间，尤其是卡套螺母的外侧，至少要留出能放入扳手并旋转60度以上的空间，避免后期装配时工具无法就位。管路接出后建议在距离接头不远的位置增加管夹支撑，减少设备运行振动对接头密封面的交变载荷，避免长期振动导致卡套松动。在液压系统中这类接头常布置在油箱侧壁、控制阀组安装面板、气动控制柜的进出线侧板位置，既完成了管路的穿墙密封，又规整了管路走向，是流体管路系统里非常典型的实用连接元件。
