工业场地防撞限位球门式防护栏

　　这套门式防护结构主要用于厂区通道、设备周边、装卸区域以及运动场地边界的物理隔离，核心作用是在人员通行、车辆转运和设备操作过程中提供明确的视觉提示与碰撞缓冲。结构采用两根独立立式立柱配合一根横向长杆组成，整体形成稳定的门形轮廓，立柱底部设置方形法兰底板，可通过膨胀螺栓直接固定在混凝土地面或钢平台上，安装后不需要复杂的预埋工序，后期维护时也能够分段拆卸更换。

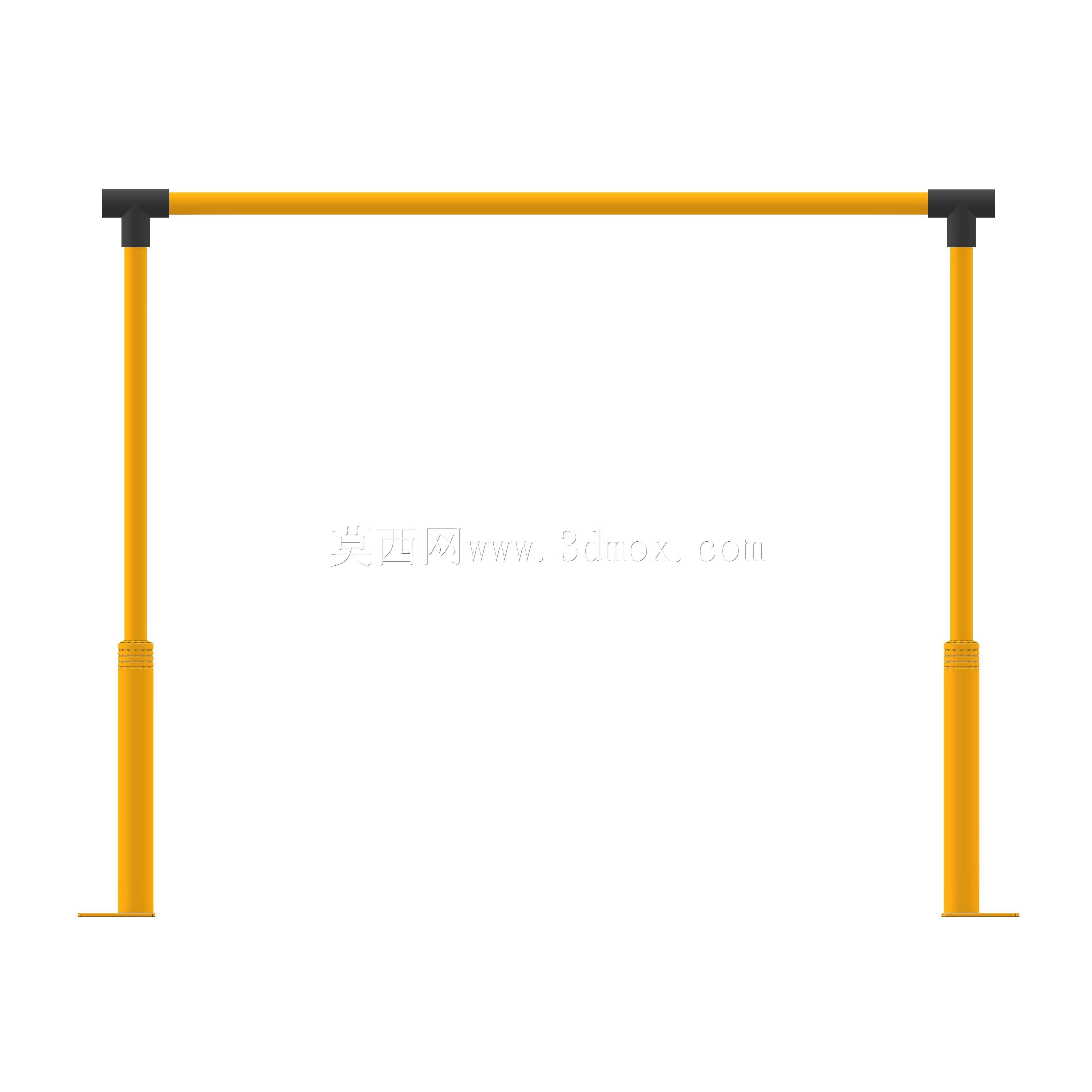

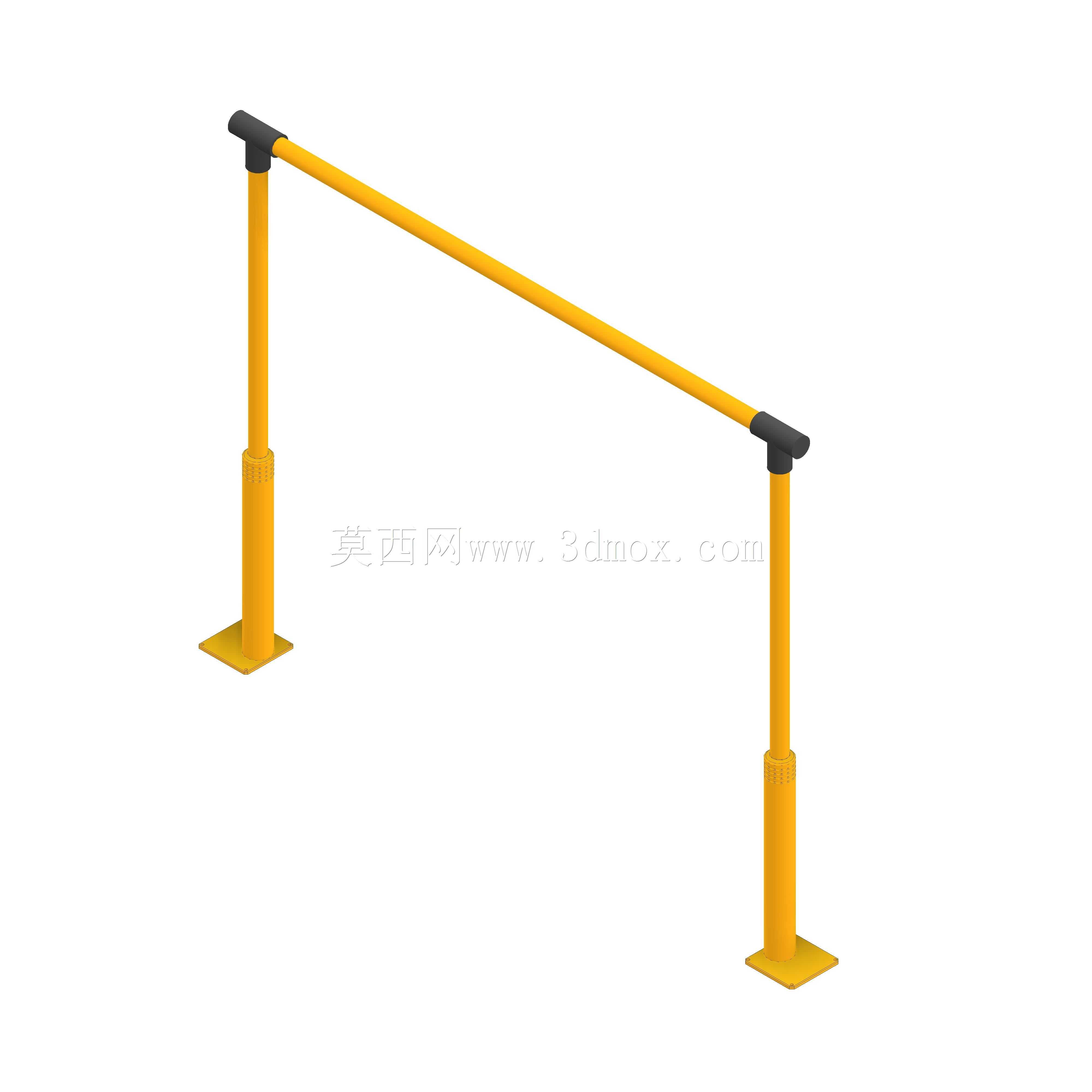

　　从实际布置角度看，立柱承担主要竖向支撑和侧向受撞任务，底板面积相对柱身有所放大，目的是把碰撞产生的弯矩分散到固定点，避免单点受力造成地脚松动。柱身采用分段式外形，下段直径略大，上段与横杆连接区域通过黑色端部套件过渡，这种处理既增强了根部抗倾覆能力，也让横杆高度位置具有清晰的结构层次。横杆沿两柱顶部延伸，端部插入或套接在立柱顶端连接件内，形成连续的阻挡边界；黑色端头不仅起到盖帽和防护作用，也可作为磨损件，在轻微磕碰后单独替换。

　　设计这类防护件时，首先要确定的是防护高度和通道宽度。横杆高度需要兼顾人员视线与车辆防撞位置，过低会削弱边界识别效果，过高则可能在叉车、托盘车靠近时无法有效限制车体侵入。两柱之间的净距应结合通行物宽度、转弯半径以及现场安全余量确定，柱脚外侧还要预留螺栓安装和扳手操作空间。若布置在设备检修口附近，立柱不能遮挡柜门开启、管线拆卸和人员疏散路线；若用于球门或训练区域，则横杆需要保持平直，两端高度一致，保证边界判定和使用功能。

　　模型在外形表达上突出了管材类防护设施的典型特征：黄色主体用于高可见度警示，黑色端部构件用于连接、耐磨和视觉收边。黄色表面在车间照明、仓库货架间以及室外场地中都具有较强辨识度，能够让操作人员在较远位置识别限制区域。立柱与横杆均采用规则回转体和直杆组合，几何关系简单，便于在三维布局中快速复制、镜像和调整间距。对于结构设计人员来说，这种模型更适合作为厂区规划、安全围栏布置、设备防护方案评审中的可视化对象，也可进一步用于校核通道净宽、柱脚占位和碰撞干涉。

　　受力思路上，横向栏杆并不以承受持续静载为主要目标，而是应对低速接触、误操作靠近和越界提醒。柱脚法兰与地面的连接刚度决定了整体抗侧推能力，因此在详细设计中需要关注底板厚度、螺栓数量、螺栓边距以及柱管与底板之间的焊接或装配关系。横杆与立柱连接处是另一个关键部位，若采用套接结构，应保证插入深度足以抵抗端部扭转；若采用紧固件锁紧，则需在模型中预留安装孔和维修空间。黑色护套类零件可以降低金属边缘直接接触造成的损伤，也能在日晒、潮湿或粉尘环境中保护端部连接区域。

　　现场安装时，通常先根据防护边界放线，确定两个底板的中心距和对角线位置，再进行钻孔、固定和立柱校正。立柱垂直度会直接影响横杆装配效果，若两柱顶部偏移过大，横杆会出现强行装配或端部间隙不均的问题。横杆安装后应检查两端高度、整体直线度以及连接套件是否完全到位。对于需要频繁调整场地布局的场合，这种法兰固定式结构比焊接式围栏更灵活；对于长期固定的危险区域，则可在底板周围增加补强焊缝或加厚垫板，以提高重复碰撞后的可靠性。

　　在三维建模处理上，该类结构适合按零件层级拆分：左立柱、右立柱、底部法兰、顶部连接套、横向栏杆以及端部盖帽分别建立，再通过装配约束还原实际安装关系。这样做的好处是工程图出图时可以分别统计管材长度、板件尺寸和外购标准件，也便于在不同项目中通过修改柱高、杆长和底板孔距形成系列化防护产品。模型整体没有复杂曲面，设计重点不在外观造型，而在尺寸边界、连接方式、固定空间和现场适配性。

　　使用场景中，它可以围合机械设备的危险运动范围，提示人员不要进入吊装、输送或翻转作业区；也可以设置在仓库巷道口，限制叉车偏离行驶路线；在球类或训练场地中，类似门柱结构还能承担目标框和边界标识功能。无论用于哪一种场景，设计评审都应围绕可视性、可安装性、抗碰撞能力和维护便利性展开，而不是单纯追求杆件外观。通过合理确定柱脚位置、横杆高度和端部连接结构，这套门式防护栏能够在较低制造成本下提供清晰、稳定、可重复布置的安全边界。
