重载橡胶行走小轮带轮毂总成

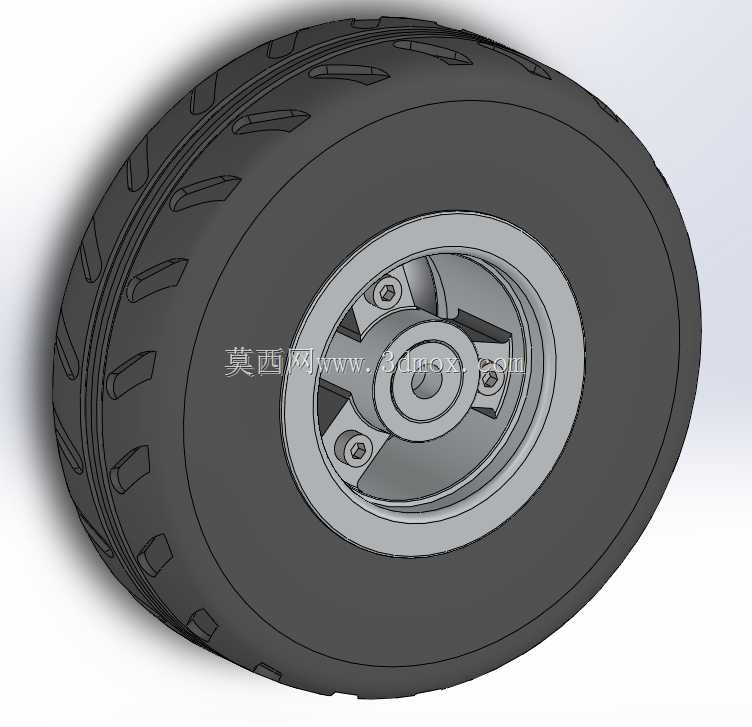

　　这套小轮结构面向车间转运小车、轻型工装台架、移动式辅助设备以及需要短距离推行的承载单元，重点解决轮体在硬质地面上滚动、转向、承载和拆装维护之间的平衡。模型把外胎、金属轮毂、中心安装孔和周向紧固件作为一个完整轮组表达，能够直接用于设备底部行走机构的布置校核，也可以作为脚轮选型、轮辋结构设计和装配干涉检查的参考。

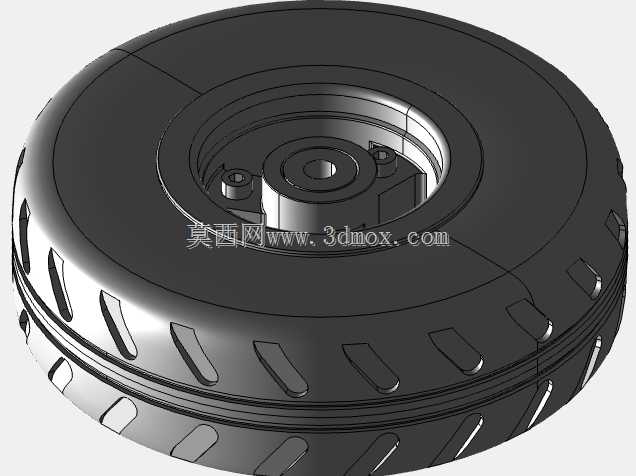

　　从实际使用场景看，这类小轮并不追求高速行驶，而是更关注低速滚动时的稳定性、通过小缝隙或地面接缝时的平顺性，以及在频繁启停、转向和轻微冲击下的可靠性。外胎采用较厚的橡胶轮廓，胎侧具有明显圆弧过渡，能够在受压时产生一定变形，从而降低地面不平对设备本体的冲击。胎面布置多组块状花纹，花纹沿圆周方向交错排列，既增加接触摩擦，也避免整圈连续沟槽在特定地面上产生异响或夹持杂物。对于车间环氧地面、水泥地面、铺装路面等常见工况，这种花纹形式兼顾牵引、耐磨和排屑，小颗粒污物不易完全嵌死在胎面中。

　　轮组的承载逻辑主要由外胎、轮毂和连接紧固件共同完成。橡胶外圈负责接触地面并缓冲载荷，金属轮毂负责把轮胎保持在确定的圆度和宽度范围内，同时将轮体受力传递到中心安装区域。模型中的轮毂采用辐板式结构，中部有环形加强区域，外圈设置容纳轮胎的轮辋边界，内侧留出装配空间。周向可见的螺栓或螺钉并非装饰特征，而是用于轮毂相关零件的固定，使轮体在转动过程中保持轴向和周向位置稳定。设计时需要关注这些紧固件的分布圆直径、沉入深度和工具操作空间，若分布圆过小，螺栓承受的力矩会增大；若紧固件过于靠近轮辋边缘，则可能削弱轮毂截面并影响装配。

　　中心区域是轮组与支架或轴系连接的关键边界。模型中部给出了同轴孔位和环形定位面，实际设计中可根据设备承载形式选配固定轴、滚动轴承、衬套或轮叉销轴。若用于定向滚轮，中心孔可与轴套配合，轮体绕固定轴旋转；若用于万向脚轮，则还需在外部增加回转叉架，轮组本身只承担绕轮轴的转动。中心孔直径、轮毂轴向宽度和两侧限位面决定了安装方式，建模时应把轴端挡圈、垫片、锁紧螺母等周边零件一并纳入干涉检查，避免出现轮体转动摩擦支架的问题。

　　外形尺寸方面，轮体直径属于中小规格行走轮范畴，胎面宽度相对饱满，适合承载中等集中载荷并降低接地比压。较大的外径可以减小越过门槛、轨道缝隙、地面裂纹时的阻力，但也会抬升设备底盘高度，影响整体重心；较宽的胎面可以提高稳定性和耐磨性，却会增加转向时的摩擦扭矩。因此在布置时，需要结合设备总重、单轮载荷、推拉力要求、安装高度限制和转向方式综合确定。若设备经常需要原地转向，宽胎面会带来更大的 scrub 阻力，脚轮支架的回转半径和轮叉偏距也要同步校核；若主要沿直线推行，则宽胎面对直线稳定性和承载能力更有利。

　　设计思路上，该轮组没有采用复杂的多件悬架结构，而是以简单可靠的橡胶轮胎加金属轮毂形式实现缓冲和承载。橡胶外圈通过截面形状提供弹性，胎肩圆角减少侧向接触时的应力集中；轮毂通过辐板、中心凸台和外圈轮辋形成刚度梯度，使载荷从接地胎面逐步传递到中心轴位。周向紧固件的位置避开了主要受力突变区，同时保证装配后零件不会相对松动。对于需要批量生产的场景，外胎可考虑模压成型，轮毂可采用冲压、铸造或机加工方式，具体取决于载荷等级、成本和批量。

　　在三维建模过程中，轮胎花纹适合用圆周阵列和局部切除特征表达，阵列数量、花纹块长度和沟槽深度需要与外观比例一致；轮毂回转体部分可通过旋转特征建立，再叠加螺栓孔、沉孔、辐板开口和加强圆角。装配关系上应明确轮胎与轮辋的贴合面、轮毂两半或相关固定件的连接关系，以及紧固件与孔位的同轴约束。对于工程图输出，还需要补充中心孔配合公差、轮毂端面跳动、轮胎外径、胎面宽度、安装孔分布圆和螺栓规格等信息，才能支撑后续加工或采购选型。

　　整体来看，该小轮结构虽然外形常见，但涉及接地缓冲、轮辋约束、中心安装、紧固件布局和设备离地高度等多个工程要点。把它放入移动设备底部总成中检查时，不仅要看轮体本身能否转动，还要验证满载状态下轮胎变形是否干涉支架、转向时胎面是否擦碰底盘、维护时紧固件是否有操作空间，以及轮组更换是否需要拆卸过多周边部件。这些细节决定了小轮在真实设备上是否耐用、省力并便于维护。
