多工位回转式四轴搬运机械手结构设计

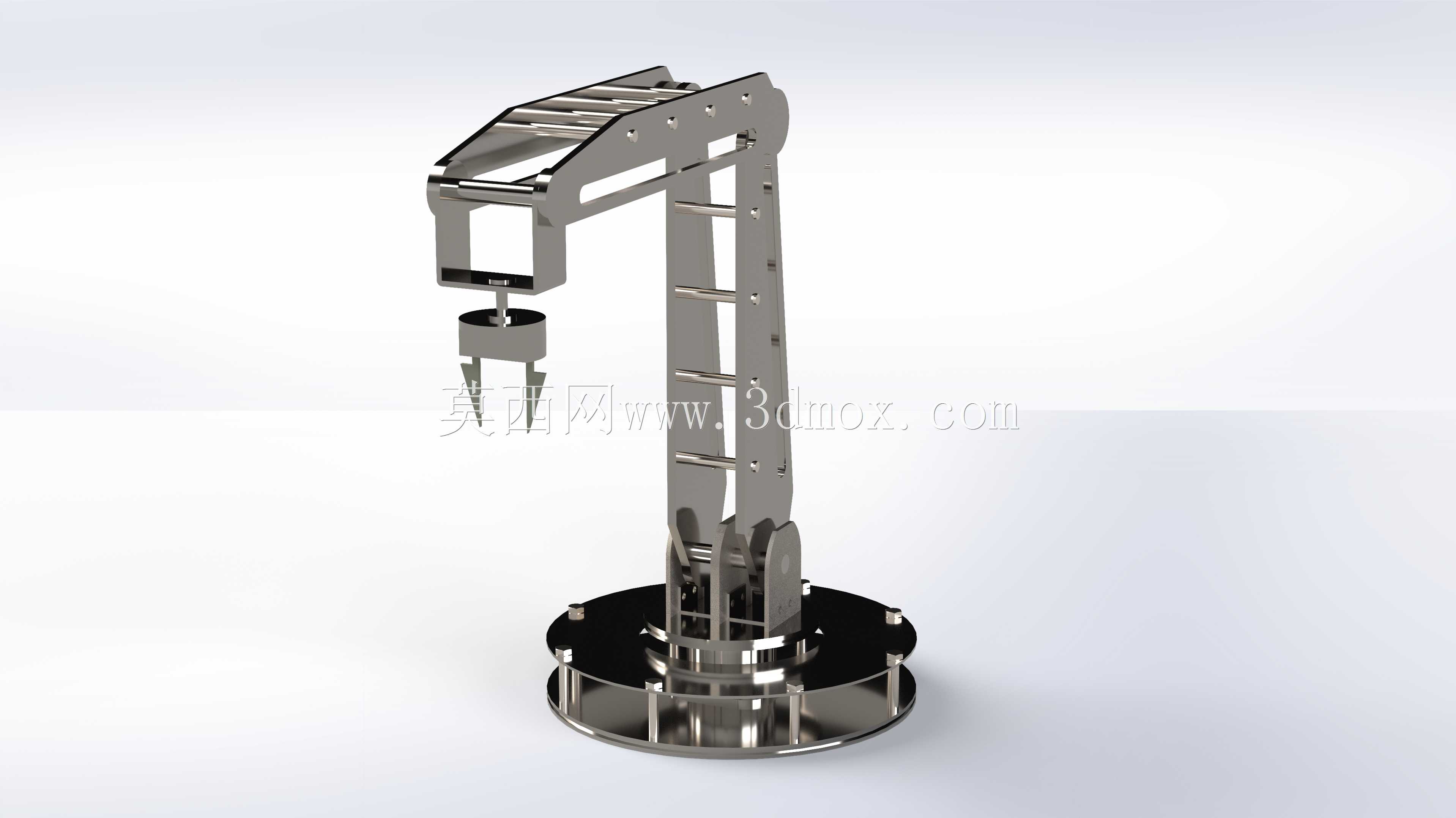

　　在3C小件装配、实验室样本转运、轻型五金件上下料这类负载不大但节拍要求紧凑的工位里，往往不需要动辄几十公斤负载的重型六轴机器人，反而对占地边界、安装便利性和动作路径的简洁度有更高要求。这套机械手结构正是围绕这类轻载场景搭建，整体采用立柱加悬臂的布局，底部设置圆形回转基座，可在工作台面或设备机架顶面直接固定，不需要开挖地坑，也不需要额外铺设大范围行走轴，单台设备的投影范围控制在很小的区域内，适配密集排布的自动化产线。从运动构型来看，该机械手配置四个核心运动自由度：基座绕竖直轴线的回转运动承担工位间的角度切换，悬臂沿立柱方向的竖直升降负责取放料时的Z向抬升与下压，悬臂自身的水平伸缩或者说俯仰摆臂动作覆盖径向工作半径，

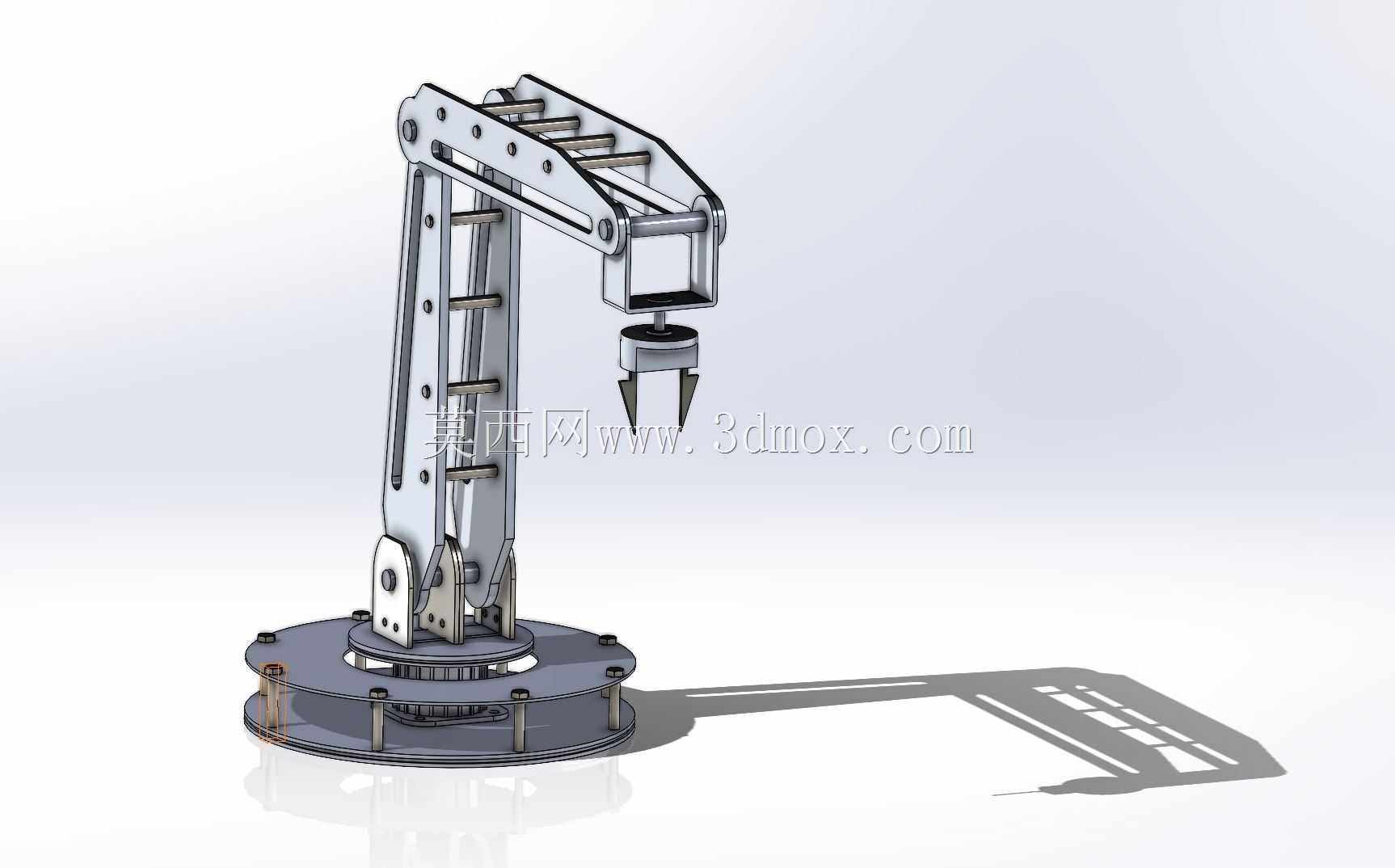

　　末端执行器则自带夹爪开合与小幅旋转补偿，能够完成工件抓取、姿态微调、放置定位这一整套连贯动作。实际产线布局时，可将上料托盘、加工工位、检测工位、下料料道围绕基座圆周排布，机械手单次回转即可在多个工位间流转工件，相比直线模组搭建的移栽机构，圆周布局能大幅缩减产线长度，车间面积利用率提升明显。结构设计上，悬臂主体采用钣金折弯拼焊或者板材铣削成型的框架式结构，侧壁开设多组等距减重孔，在保证臂杆抗弯截面模量的前提下尽可能降低运动部件自重，减小回转和升降驱动的负载惯量，启停阶段的冲击振动也能得到抑制。立柱部分采用直立板式支撑，侧面预留梯状加强筋与安装孔位，既可以作为升降导向组件的安装基准，也方便内部走线、布置拖链，

　　避免管线外露在作业区域内被工件剐蹭。底部回转座采用双层圆盘结构，下层圆盘为安装固定法兰，均匀布置多组沉头安装孔，可匹配不同规格的设备台面螺孔；上层回转支承盘承接立柱与臂体的全部载荷，盘面预留驱动组件、限位传感器的安装位，回转角度可通过硬限位块加电气限位双重约束，防止误操作时臂体碰撞周边设备。末端夹爪采用平行夹持式结构，爪指做分叉开口设计，针对小型块状、轴类工件都能稳定兜持，夹取接触面可根据工件材质更换聚氨酯垫或者防滑齿块，避免划伤工件表面；夹爪与臂体末端的连接法兰预留标准安装孔，后续也可快速替换为真空吸盘、电动拧螺丝头等执行模块，拓展涂胶、分拣、装配等不同工序用途。设计阶段的尺寸边界校核需要重点关注几个维度：首先是基座安装面的平面度要求，若直接固定在铝型材机架上，需要在基座下方增加补强钢板，避免悬臂伸至最大半径时基座出现倾覆力矩导致台面变形；其次是臂体全伸状态下的最大作业半径，要和周边工位的安全护栏、料架边缘预留足够安全间隙，回转路径上不能布置突出的气路接头、操作按钮等干涉物；竖直升降行程需要匹配取料点和放料点的高度差，若工位存在高度差较大的落差，可在升降滑台上增加可调行程限位块，适配不同批次工装的高度变化。从建模细节来看，整套结构的装配关系完全按照实际装配逻辑搭建，回转支承、铰接转轴、夹爪导向块等配合部位都保留了真实的装配间隙，臂体上的每一处安装孔、减重孔、折弯边都对应实际加工工艺，没有无意义的装饰特征。

　　工程师在做类似轻载机械手方案选型时，可以直接参考该构型的臂杆截面比例、基座载荷分布思路，根据自身工位的工件重量、工作半径、节拍要求重新核算驱动元件规格，比如轻载场景下回转可采用伺服电机搭配谐波减速器，升降采用滚珠丝杠或者同步带驱动，夹爪采用气动平行夹爪，整套方案的零部件加工难度低，大部分钣金件和机加工件都可以在常规车间完成制作，维护时铰接点、导向面的易损件也都暴露在易拆卸位置，日常点检润滑不需要将整机完全拆解。在多机连线的场景下，该款机械手还可以作为机台之间的中转单元，安装在两台加工设备之间的过渡台架上，完成工件在设备间的转序，相比人工转序，动作重复精度稳定，不会出现人工放料偏位导致的设备报警，长时间连续作业的一致性更有保障。
