Robocon2023赛事拾取发射兔机器人

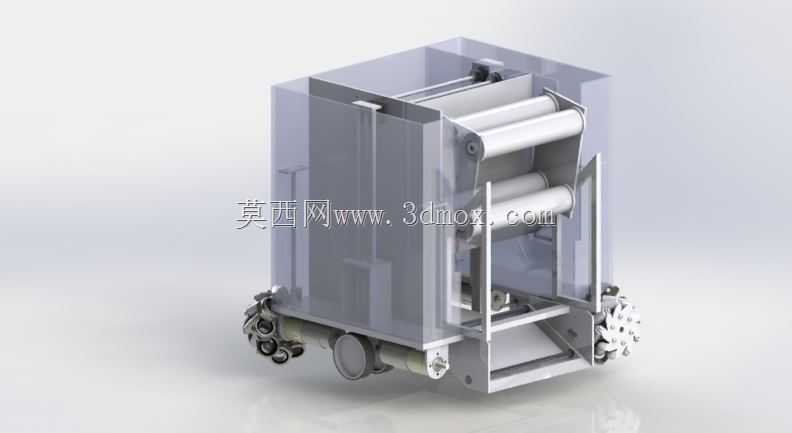

　　这套轮式竞赛机器人结构方案，面向Robocon赛事中环形物料拾取、转运、对位发射的完整作业流程开发，整体采用框式铝型材搭建主体承载框架，底部配置全向移动轮组，可在赛场平整硬质地面完成任意方向平移、原地转向动作，适配赛事场地内窄通道穿行、点位快速停靠的走位需求。

　　从实际赛场作业逻辑来看，机器人需要在限定赛程内完成散置环件的收集、有序堆叠存储，再行驶至发射杆对位区域，将存储的环件逐一精准射出，使其套落在指定杆体上。整套结构拆分三大功能模块：底部行走驱动模块、中部物料存储输送模块、前端拾取与顶部发射模块，各模块通过框架上的预留安装孔位独立装配，调试阶段可单独拆解维护，不用整体拆解主机架。

　　底部行走单元采用对称布局，驱动轮与随动轮分置底盘四角，轮组安装座预留腰型调节孔，可在装配时调整轮轴平行度与接地预紧力，避免全向轮运行时出现打滑、走偏问题；底盘下层预留驱动电机、驱动器、供电电池的安装空间，重心控制在整机下半区，高速启停、急转向时不会出现侧翻风险，底盘边缘设置防撞缓冲条安装位，赛场对抗剐蹭时可吸收冲击，保护内部核心电气元件。

　　中部存储仓采用立式透明围板结构，围板选用轻量化硬质板材，既可以直观观察内部环件堆叠数量，也能限制环件在转运过程中侧向窜动；仓内配置两组平行辊轴输送机构，辊轴表面做滚花防滑处理，环件落入仓内后可通过辊轴转动自动整理排列，逐次向上输送至发射工位，辊轴两端采用带座轴承固定在侧立板上，侧立板开设长槽可调整辊轴间距，适配不同外径的环形物料，避免卡料、叠料故障。

　　前端拾取机构设置在底盘前侧低位，采用倾斜导料槽配合拨料结构，机器人向前行驶时，地面环件可沿导料坡面自动滑入输送通道，无需额外机械臂下探抓取，大幅缩短单枚物料拾取耗时；导料槽两侧设置限位挡边，环件进入时自动对中，不会出现偏斜卡滞。顶部发射机构采用双辊摩擦发射结构，两辊轮间隙略小于环件截面直径，环件被输送至两辊之间时，高速转动的辊轮通过摩擦力将环件沿导向通道向前射出，发射角度可通过机架上的角度调节锁块调整，适配不同距离、不同高度的目标杆位，发射通道两侧设置导向护板，保证环件射出姿态稳定，不会出现空中翻转、偏航问题。

　　整机框架采用标准工业铝型材拼接，所有连接点位均采用内六角螺栓锁紧，外形轮廓控制在赛事规则限定的尺寸边界内，初始状态长宽高满足入场检录要求，作业过程中无超出轮廓的外凸构件；各功能模块的安装面均预留通用安装孔，后续赛事规则调整时，可快速更换拾取端、发射端组件，不用重新加工主体机架。电气走线全部沿型材内置槽布置，外侧加盖线槽盖板，避免运行过程中线缆被运动部件剐蹭拉扯，所有运动部件的转动位置均预留润滑维护空间，日常赛前检修时可快速加注润滑脂、更换磨损辊轮，整套结构兼顾赛事作业效率、调试维护便利性与运行稳定性，可直接作为同类型竞赛机器人的结构设计参考，也可将模块化拾取、输送、发射逻辑迁移至小型工业物料分拣、轻量物件投递的自动化设备开发中。
